10毫米24V嵌入式金属LED指示灯

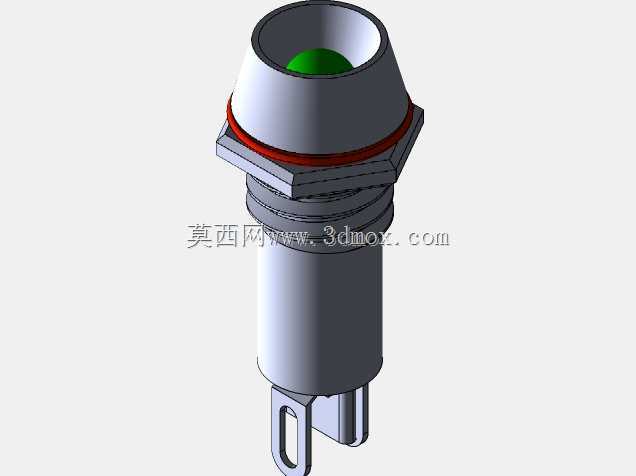

　　这款10毫米规格的24V LED指示灯，是工业控制、配电柜体、自动化设备面板上最常用的状态指示元件，日常做设备运行、故障报警、电源通断、信号触发的可视化提示用，在机床操作面板、流水线工位控制盒、小型配电装置、测试治具上都能见到同规格产品的身影。做结构设计的时候，首先要卡准安装开孔的尺寸边界，这款产品适配10毫米直径的面板开孔，安装时从面板正面插入，后侧用配套的金属锁紧螺母旋紧固定，不需要额外做卡扣结构，面板厚度适配范围覆盖常规1到5毫米的冷轧钢板、亚克力、电木板等常用面板材质，安装后外露的头部做了圆弧收边，不会在操作时刮蹭操作人员的手部。灯体主体采用金属车削外壳，表面做了镀镍处理，相比塑料外壳的同规格指示灯，抗磕碰能力更强，

　　在车间多油污、多粉尘的工况下，密封性能更稳定，前端的透光罩采用内凹式设计，既可以避免外力直接撞击透光面造成破损，也能减少外部环境光线直射造成的灯光辨识度下降问题，发光端采用绿色LED光源，光线柔和不刺眼，在常规车间照明环境下，3米范围内可以清晰识别灯的亮灭状态。尾部的接线端采用插针式设计，适配常规的冷压接线端子，接线后不需要做额外的绝缘防护，灯体内部已经做了24V直流供电的限流电路设计，选型时不需要额外搭配限流电阻，直接对接控制回路的输出端即可正常工作。建模的时候要重点还原几个关键结构尺寸：首先是头部法兰的外径，要比安装开孔大2毫米左右，保证安装后能完全贴合面板表面，不会出现凹陷或者缝隙；其次是螺纹段的长度，

　　要匹配常规面板的最大厚度，预留足够的螺母锁紧行程；尾部的出线端要还原插针的间距和长度，方便后续做面板装配干涉检查的时候，能准确核对接线空间是否充足，避免和面板后侧的线槽、其他元件产生位置冲突。这类小型指示元件虽然结构不复杂，但在设备整体的人机交互设计里是不可缺少的部分，建模时还原真实的安装尺寸和外形细节，能让整体设备的装配模型更贴近实际生产状态，减少后期打样装配时出现的开孔尺寸不符、安装空间不足这类低级问题。
