气缸组件配套连接零件工程设计方案

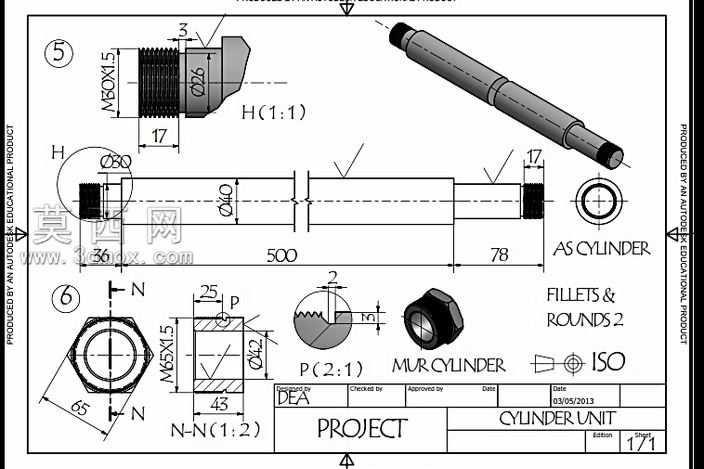

本次设计围绕气缸单元的配套连接组件展开，在三维建模阶段严格遵循机械制图规范，先依据工程视图的尺寸标注完成各零件的基准定位，以活塞杆的中心轴线为全局装配基准，依次搭建杆体、端部锁紧螺母、侧端螺纹接头三个核心零件的三维模型。建模过程中对杆体的阶梯轴结构做了精准还原，针对不同轴段的直径公差、长度尺寸做参数化约束，确保各轴段的同轴度符合装配要求，对杆端的外螺纹特征采用螺旋扫描方式生成真实牙型，而非简化的贴图示意，还原螺纹连接的真实啮合状态。针对六角锁紧螺母，建模时严格按照对边尺寸65mm、螺纹规格M65X1.5的标注完成六角外形与内螺纹结构，对螺母的倒角、端面圆角做了细节处理，匹配图纸中标注的2mm圆角工艺要求，还原零件的加工工艺特征。侧端的螺纹接头建模时，重点还原了M60X1.5外螺纹、17mm长度的六角配合段以及端部的密封斜面结构，对斜面上的密封槽特征做了精准刻画，保证接头与气缸腔体连接时的密封性能。材质配置阶段，针对活塞杆选用调质处理的45号钢材质，调整金属材质的粗糙度参数，还原磨削加工后的金属光泽；锁紧螺母与螺纹接头选用发黑处理的碳钢材质，调整材质的漫反射与高光参数，匹配五金零件的表面处理效果。装配阶段按照实际装配逻辑完成零件配合，活塞杆与气缸腔体采用同轴配合，螺母与杆端螺纹采用螺旋配合，侧接头与气缸端口采用同轴加端面贴合配合，同时还原图纸中标注的1:1、1:2、2:1等不同比例的局部视图对应的细节结构，确保三维模型与二维工程图的尺寸完全一致，所有圆角、倒角特征严格遵循FILLET&ROUNDS2的工艺要求，避免出现锐边结构，符合机械加工的工艺规范。设计过程中充分考虑零件的加工可行性与装配便利性，所有尺寸标注均对应实际加工工序，螺纹规格选用标准公制螺纹，无需定制特殊刀具即可完成加工，零件的配合公差选用基孔制间隙配合，保证装配时的顺畅度，同时满足连接后的刚性要求。
