壁挂式医用呼吸辅助通气装置结构设计

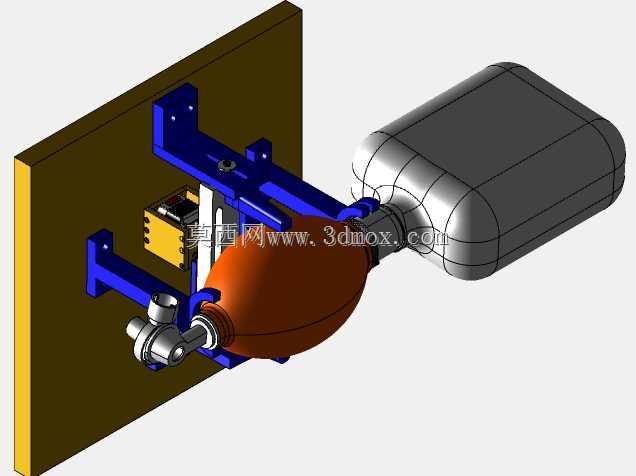

　　这套壁挂安装的通气辅助结构，主要面向隔离病区、临时收治点的呼吸支持场景设计，解决常规立式呼吸设备占用床旁空间、移动转运易磕碰管线的痛点。整套结构采用挂板承载的安装逻辑，安装时仅需将蓝色冲压成型的主支架通过四个螺栓固定在墙面预埋的承重挂板上，挂板与墙面预留15mm的走线间隙，可容纳驱动气路管线、控制线缆从支架背部走线，避免床旁管线缠绕剐蹭。

　　从功能结构来看，中部橙色的柔性储气囊是核心气容部件，采用椭球曲面造型，在有限的安装空间内最大化储气体积，囊体两端通过快插卡箍结构分别连接进气控制阀与出气端的过滤缓冲罐，右端灰色的圆角方型缓冲罐做了大圆角过渡处理，避免安装、运维过程中尖锐棱角划伤医护人员防护服，罐体与支架之间采用旋转快接结构，可根据床旁体位调整出气方向，无需拆卸整体支架即可完成罐体更换。

　　支架上集成的黄色控制模块为气路通断与压力调节单元，模块嵌入支架的预留安装槽内，侧面预留标准气路接口，可直接对接中心供氧管路或者移动式压缩氧源，模块上方设置的手动调节旋钮做了防滑滚花处理，佩戴医用手套也可精准操作调节供气压力。整套结构的横向安装边界控制在620mm以内，纵向高度380mm，突出墙面的距离不超过280mm，不会占用床旁的护理操作空间，安装高度可根据病床高度调整挂板固定位置，出气端中心距离床面高度控制在1200-1400mm区间，适配常规卧位患者的通气连接需求。

　　设计过程中对支架的受力做了针对性强化，挂板连接位置做了翻边加强筋处理，可承受满载状态下15kg的整体载荷，避免长期使用出现支架变形下垂。所有金属结构件均做了蓝色环氧喷塑处理，耐受病区常用的含氯消毒剂擦拭腐蚀，非金属部件选用耐消毒水侵蚀的医用级材质，可反复消杀复用。气路连接位置全部采用锥面密封结构，无需额外密封件即可实现0.4MPa工作压力下的无泄漏，降低日常运维的密封件更换频次。整套结构没有多余的外露凸起部件，所有紧固件均做了沉头处理，外表面无卫生死角，擦拭消杀时可一次性完成所有外表面清洁，符合感染病区的院感管理要求。
