径向进气离心式压缩设备结构设计

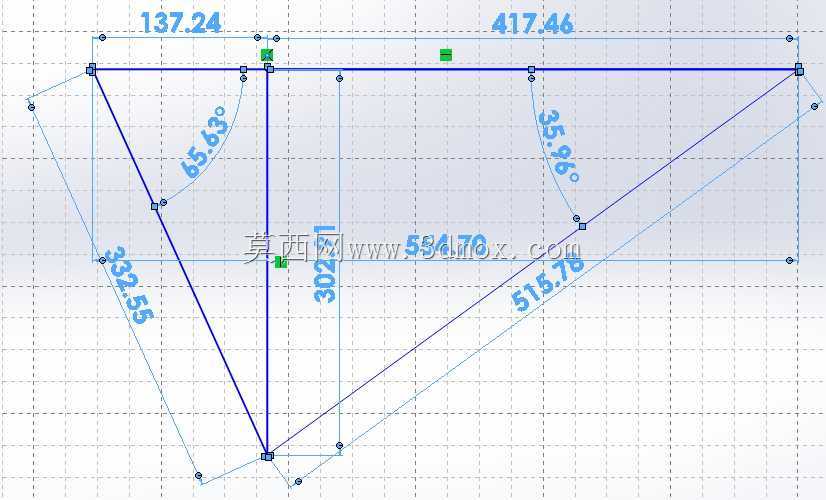

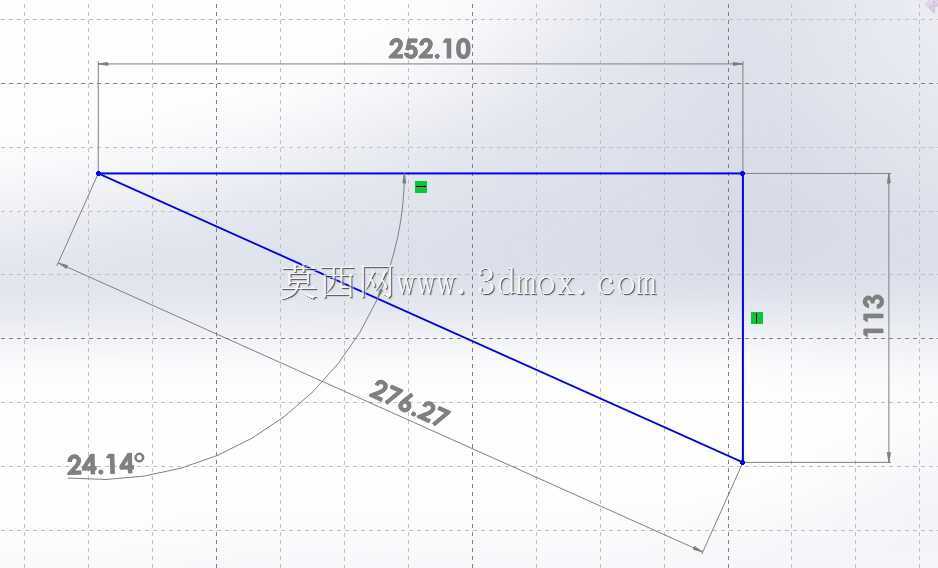

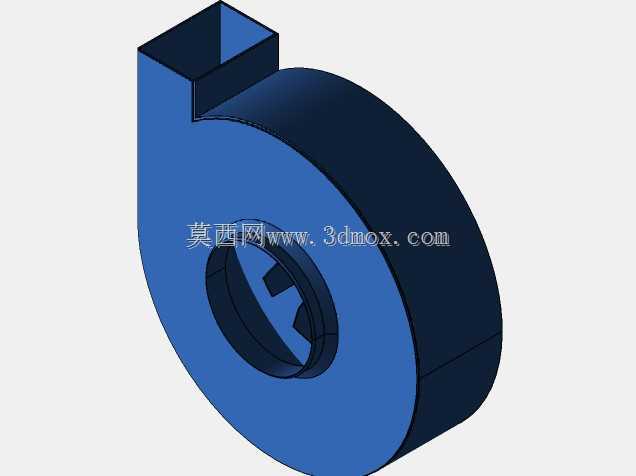

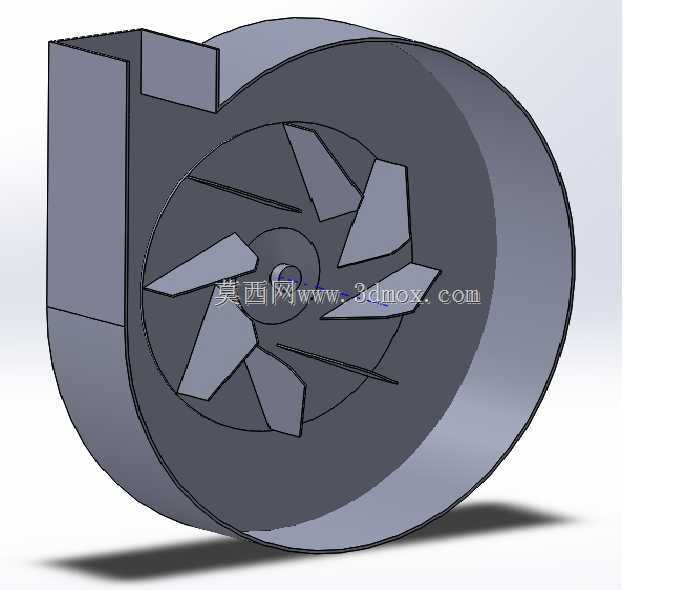

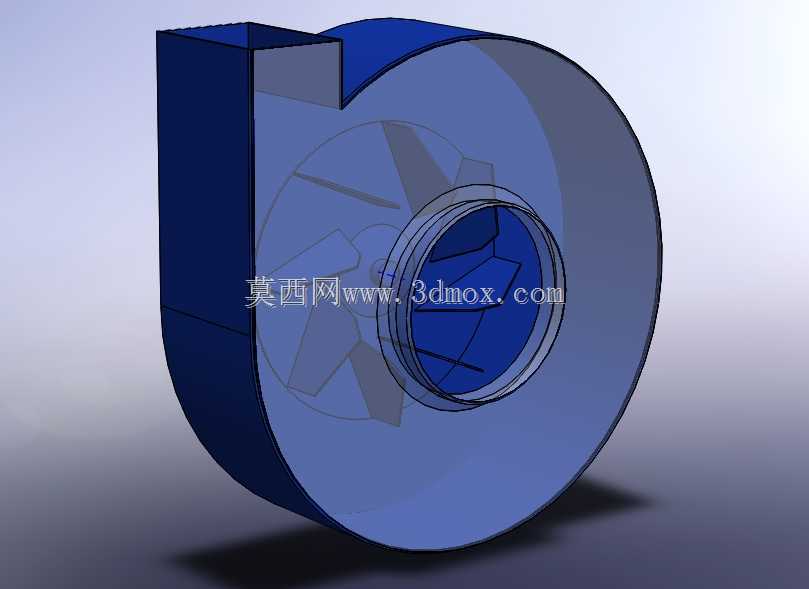

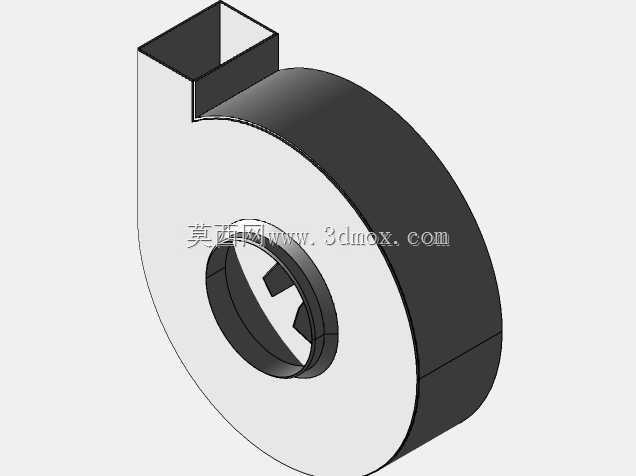

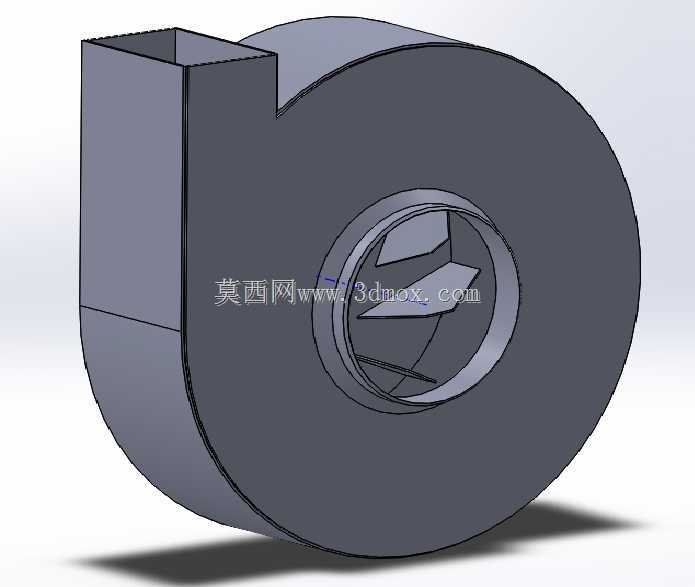

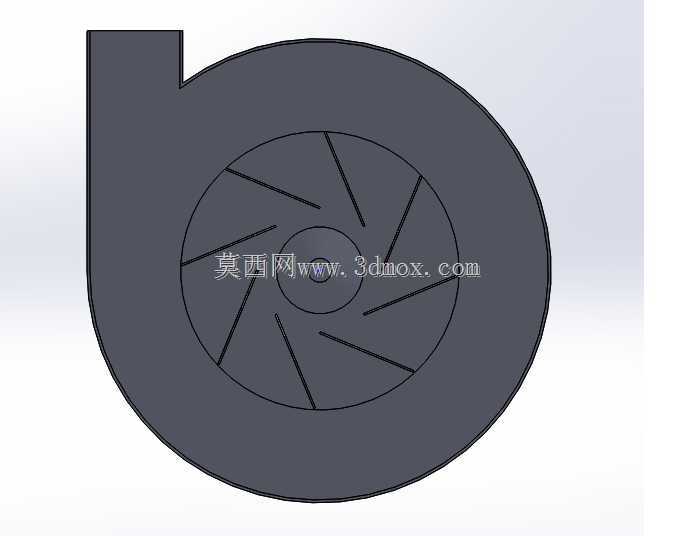

　　在工业流体输送与气体增压场景中，离心式压缩设备是冶金送风、化工工艺气体输送、污水处理曝气、大型建筑通风增压等环节的核心动设备，其运行稳定性直接决定整条工艺链路的生产效率与能耗水平。这款径向进气结构的离心式压缩设备，采用单级叶轮直连蜗壳的经典布局，设计运行转速为2288转/分，建模过程中完整还原了入口轴向进风、叶轮径向甩出的流道走向，同时在入口与出口截面位置标注了对应工况下的气流速度三角形，可直接用于气动性能校核、流场仿真分析的初始模型参考。从结构设计逻辑来看，模型采用后弯式闭式叶轮结构，叶片型线按照等减速流道原则设计，可有效降低叶轮出口处的气流分离损失，蜗壳采用等环量设计的螺旋形流道，将叶轮甩出的高速气流有序汇集、

　　减速扩压后从切向出口排出，方形截面的出口法兰可直接对接同规格的工业通风管道，无需额外加装变径转接件，能减少现场安装的管路改造成本。安装边界方面，模型预留了叶轮中心位置的轴承座安装位，蜗壳底部设置有标准规格的地脚支撑凸台，凸台上的安装孔位按照通用离心风机的安装尺寸规范设计，可直接适配多数工业场景的混凝土基础或钢架支撑平台，进气口采用圆形直筒段设计，预留了集风器的安装台阶，可搭配不同形式的入口导流器调节进气角度，适配不同工况下的流量调节需求。不同于容积式压缩设备的脉动输气特性，这款离心式结构的压缩设备输出气流连续稳定，无周期性压力波动，适合大流量、中低压力比的气体输送场景，建模过程中对叶轮与蜗壳的配合间隙做了工程化还原，

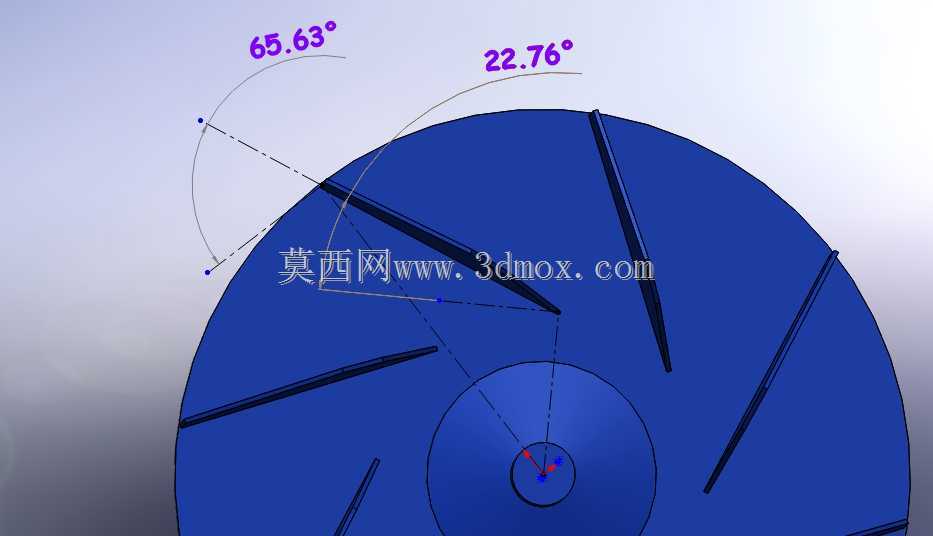

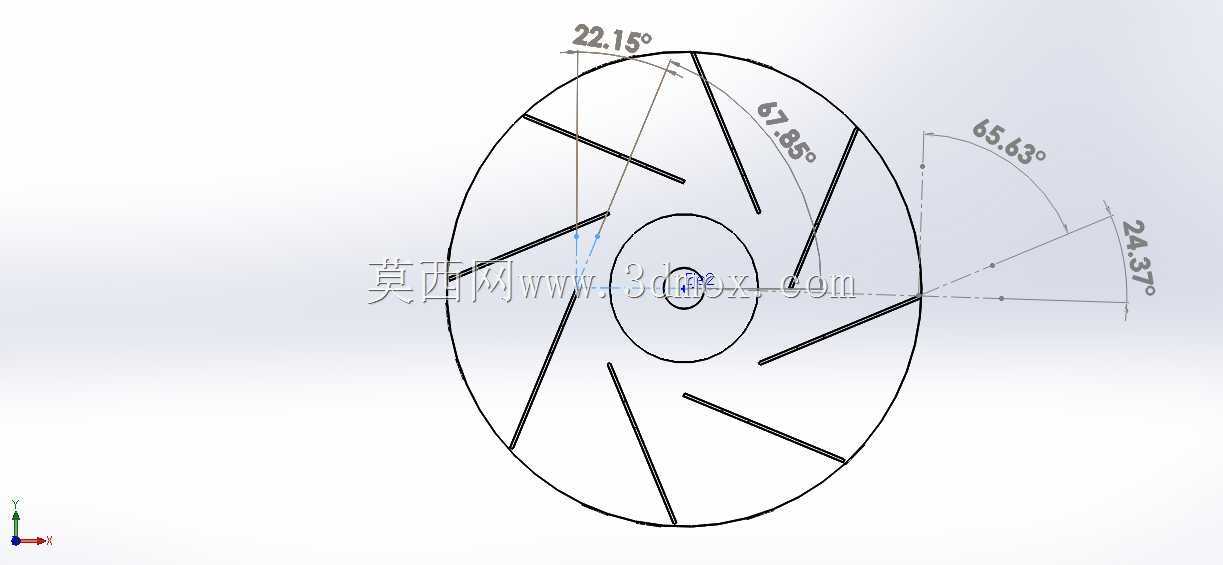

　　间隙值按照叶轮直径的千分之五设置，既避免运行过程中叶轮与蜗壳发生刮擦，又能尽可能减少间隙处的气体回流损失，提升设备整体运行效率。模型中呈现的速度三角形标注，可帮助设计人员快速理解不同半径位置处的气流速度分解关系，为后续的叶轮改型、工况调节提供直观的参考依据，蜗壳侧壁的观察位预留设计，也方便现场运维人员在不停机的情况下观察叶轮运行状态，降低日常巡检的操作难度。
