Tsagi-3A-12翼型副翼内部结构设计

该副翼对应Tsagi-3A-12翼型的气动外形，属于固定翼飞行器横向操纵的核心舵面部件，安装于机翼后缘外侧区域，通过绕铰链轴的偏转改变机翼局部弯度与升力分布，为飞行器提供滚转操纵力矩，直接影响飞行姿态控制的响应精度与操纵品质。在实际飞行场景中，副翼的偏转角度范围、结构刚度、气动载荷承载能力直接决定了飞行器的机动性能边界，尤其是在低空突防、大坡度转弯、紊流飞行等工况下，副翼的结构可靠性是飞行安全的核心保障。

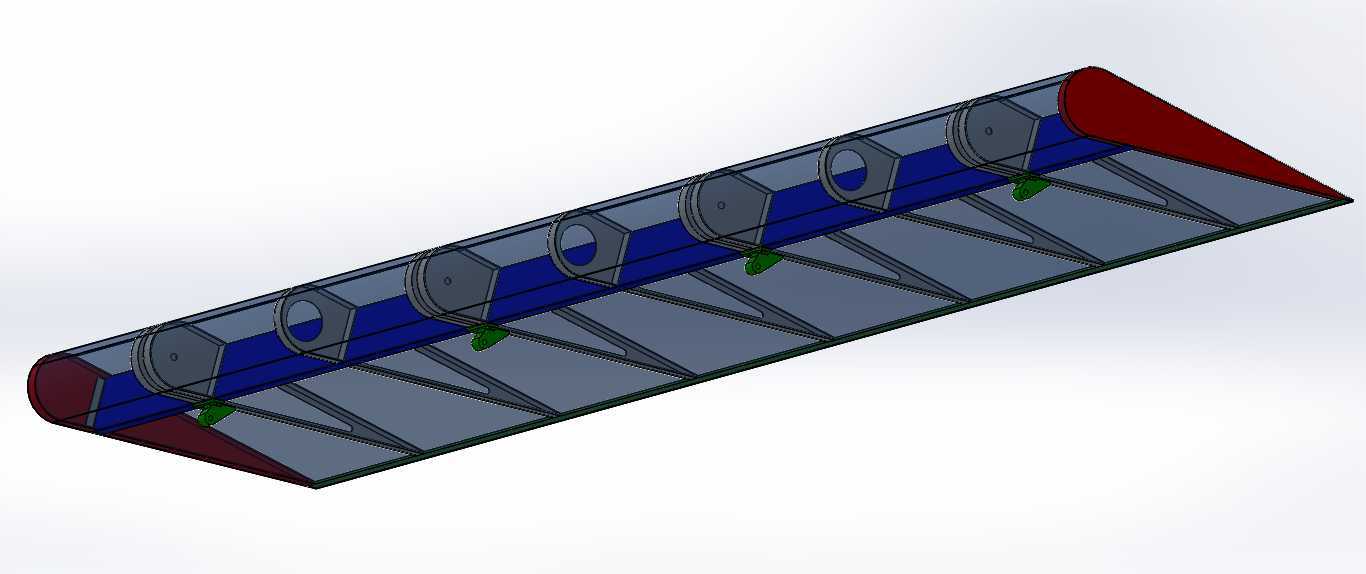

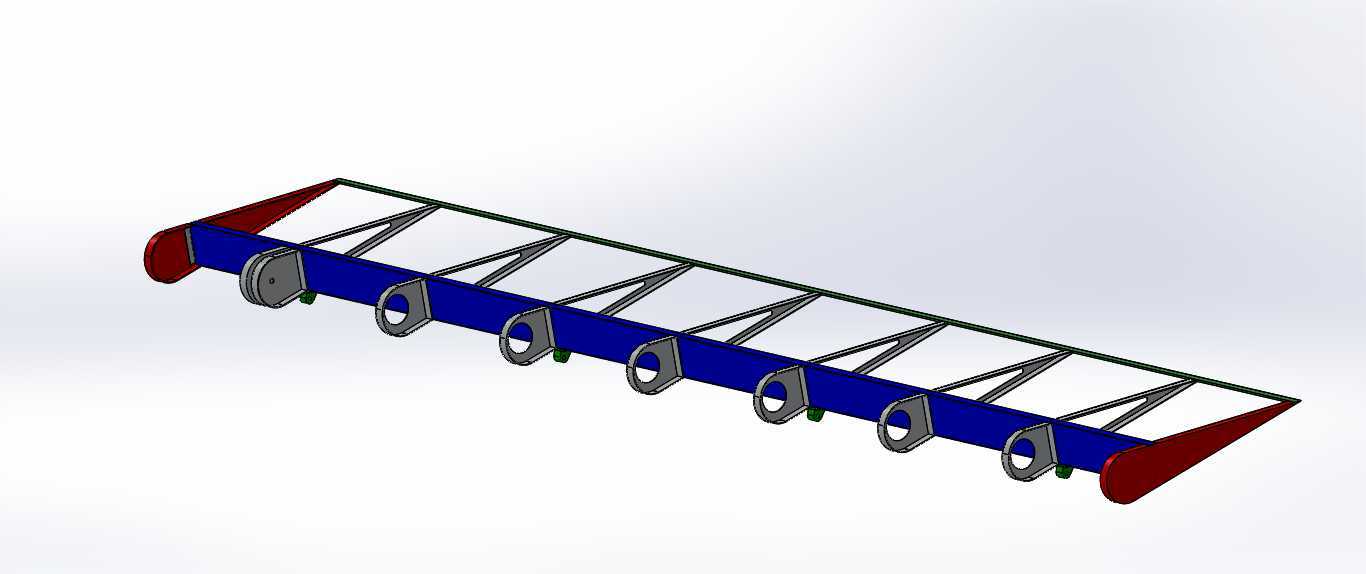

从结构设计逻辑来看，该模型完整还原了副翼的内部承力体系，沿翼展方向等距布置的环形肋板是主要的承力构件，既承担气动载荷产生的弯矩与剪力，又维持Tsagi-3A-12翼型的精确气动外形，避免飞行过程中翼面变形破坏气动效率。贯穿翼展的主梁作为核心传力路径，将各肋板承受的气动载荷传递至铰链支座，再通过铰链机构传递至机翼主结构，主梁的截面尺寸与布置位置经过重心配平计算，确保舵面的质心落在铰链轴线上，降低操纵过程中的铰链力矩，减轻舵机负载。肋板之间布置的三角形斜向加强筋，用于提升翼面的抗扭刚度，抑制高速飞行时副翼的颤振风险，避免结构共振引发的失效。翼面上下的蒙皮采用薄壁结构设计，既维持气动外形的光滑连续，又参与承担局部气动载荷，与内部肋板、主梁形成完整的盒式承力结构。

在安装边界设计上，该副翼的前缘为圆弧过渡结构，与机翼后缘的缺口形成均匀的操纵间隙，避免偏转过程中与机翼主结构发生运动干涉，沿翼展方向布置的多个铰链支座安装位，可匹配对应机翼的铰链安装点，确保副翼偏转时的运动轨迹同轴度。翼尖与翼根位置的端板结构，既可以降低翼尖诱导阻力，又能封闭内部结构，避免飞行过程中气流进入翼内产生额外阻力与结构振动。模型中预留的舵机摇臂连接位置，位于翼面内侧靠近翼根的区域，可通过操纵拉杆连接舵机输出端，实现舵面的精准偏转控制，该位置的结构做了局部加强处理，可承受舵机输出的集中操纵力，避免连接部位出现结构变形或疲劳失效。

从工程应用角度，该结构设计兼顾了轻量化与结构强度要求，内部构件的布置充分考虑了装配工艺性，各肋板与主梁、蒙皮的连接边预留了足够的连接宽度，可满足铆接、胶接等不同装配工艺的要求，同时内部预留的走线空间可用于布置舵面位置传感器、防冰加热线路等机载附件，适配不同类型固定翼飞行器的改装与装机需求。
