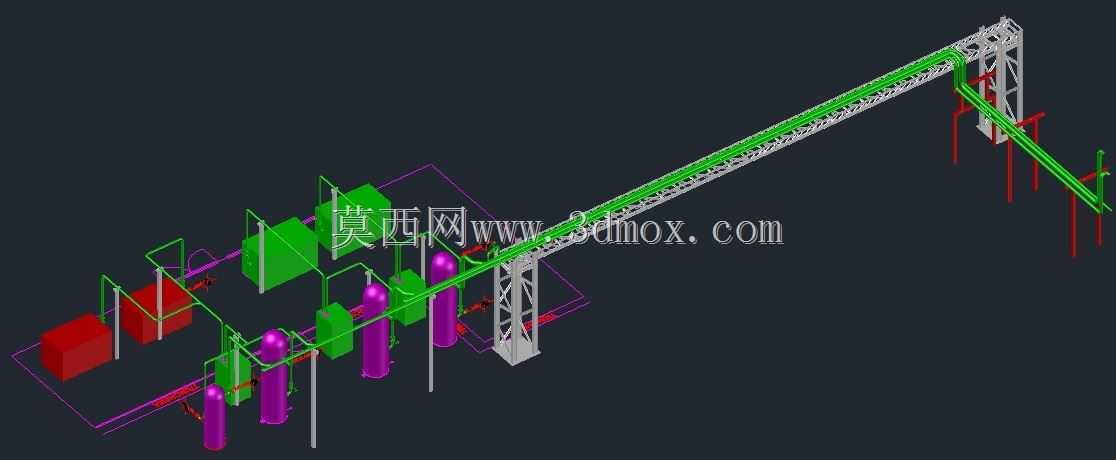

这套三维布置围绕压缩机厂房内的工艺管线、设备基础和架空管廊展开,重点不在单台设备的内部零件,而在于把沉降管道、压缩机组、容器、阀组和支撑结构放进同一空间校核。现场设计时,最先要确认的是压缩机进出口与管道走向的相对关系,避免管道强行对口造成附加应力;模型中绿色主管沿桁架抬升后接入厂房外侧,既利用竖向空间跨越通道,也减少地面管线对巡检和检修的干扰。紫色立式容器与绿色机组按工艺流程成组布置,设备之间留出操作面,管道在地面附近以短管、弯头和阀件连接,便于排凝、取样和隔断。管廊立柱位置需要同时满足管道支吊架跨距、通道净宽和基础避让要求,桁架高度则决定了上方管道的安装边界,下方必须保证人员通行和小型机具搬运。对于沉降管道,设计思路偏向柔性吸收:

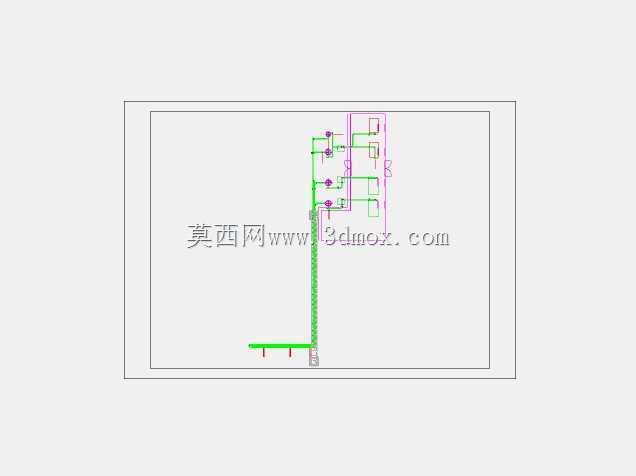

通过弯头、竖向提升段和支架约束分配,把设备沉降、支架沉降和热位移带来的影响控制在允许范围内,而不是单纯增加管壁厚度。模型中不同颜色区分了管线、设备和钢结构,使碰撞检查更直观,尤其是管道与立柱、平台、设备管口和基础边缘的净距可以在方案阶段直接确认。外形尺寸方面,整体呈长条状布置,厂房内设备区与外部架空管廊衔接,管道最高点位于桁架顶部,最低点靠近设备基础;安装时应先定位钢结构和主要设备,再复测管口坐标,最后配制连接管段。这样的布局适用于中小型压缩机组配套工程,可用于工艺评审、安装交底和运维培训,帮助结构、管道和机械专业在施工前发现空间冲突,减少现场返工。
