欧姆龙MSW SS系列微动开关结构设计

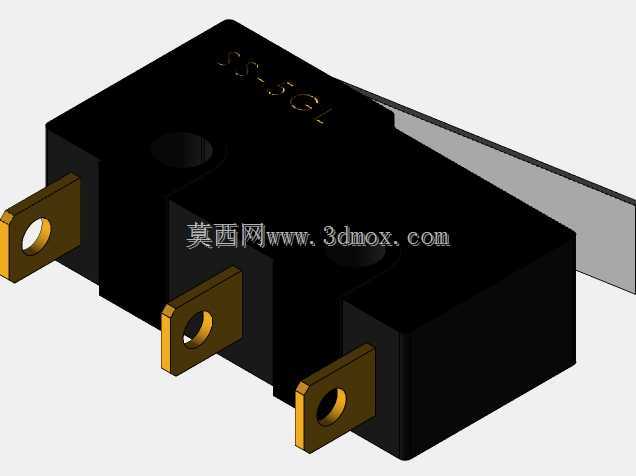

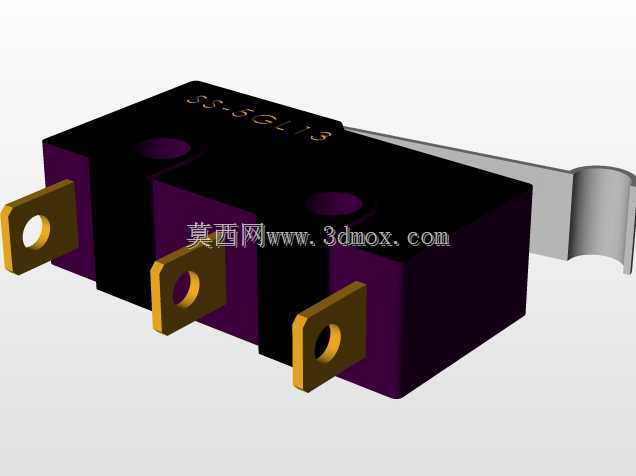

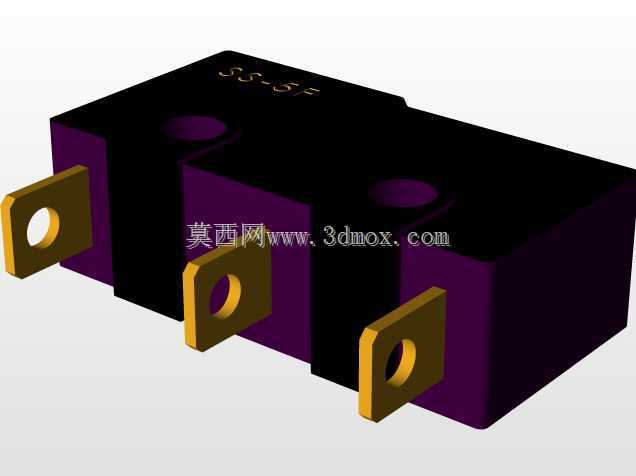

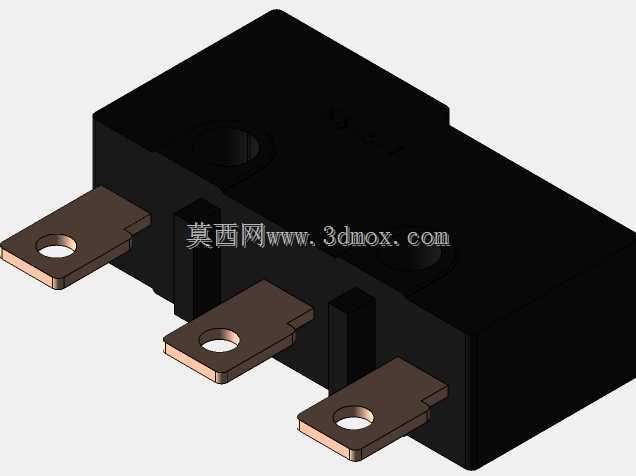

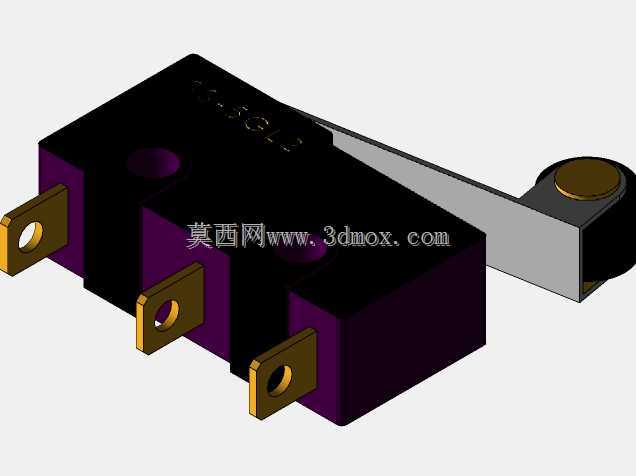

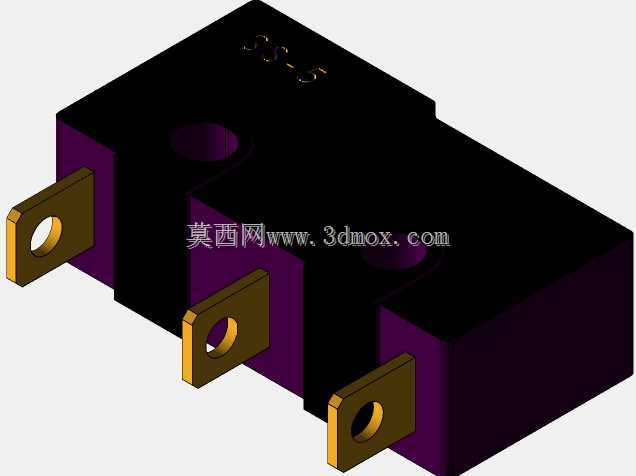

　　在低压电气控制回路、小型机电设备的行程触发场景里，这类微动开关是实现小信号通断、位置反馈的核心基础元件，日常选型时经常会碰到安装空间局促、触发行程精度要求高的工况，这款欧姆龙MSW SS型号的微动开关，就是针对紧凑安装空间设计的款型。从结构设计来看，主体采用黑色阻燃绝缘壳体作为基座，既能够隔绝三个导电接线端子之间的电气间隙，避免积尘、凝露引发的爬电风险，壳体上预留的安装定位结构，可以直接适配PCB板焊装或者小支架螺丝固定的安装需求，三个带安装孔的铜质接线端子呈平行排布伸出壳体，端子表面做了镀锡防氧化处理，接线时既可以采用焊线方式连接引线，也能通过端子孔配合螺丝压接导线，适配不同的装配工艺要求。设计这款模型的时候，

　　首先还原了实际产品的触发动作逻辑，内部的弹片触发行程控制在毫米级，只要外部触发件施加额定的触发力，就能快速实现电路的通断切换，动作响应的滞后量控制在极小范围内，不会因为机械结构的旷量出现信号误触发或者延迟触发的问题。从安装边界来看，三个接线端子的伸出长度、相邻端子的中心距都严格按照实物尺寸还原，壳体的整体长宽高尺寸适配小型设备的内部安装空间，不会和周边的电容、接线端子等其他元件产生结构干涉，壳体上的定位凸台可以在装配时起到快速对位的作用，减少装配时的调整时间。实际应用中，这类微动开关常被用在小家电的门盖开合检测、自动化设备的气缸行程到位反馈、工业控制柜的柜门状态检测等场景，依靠稳定的机械触发结构，能够承受数十万次的反复触发动作，

　　不会因为长期使用出现触点接触不良的问题。建模过程中对端子的折弯角度、安装孔的倒角细节都做了还原，既可以用于电气装配的干涉检查模拟，也能作为教学演示里讲解低压开关结构的直观模型，帮助结构设计人员在做设备布局时，提前预留好对应的安装空间和触发件的动作行程，避免后期装配时出现开关触发不到位、接线空间不足的问题。
