双户住宅太阳能光伏板安装支架结构

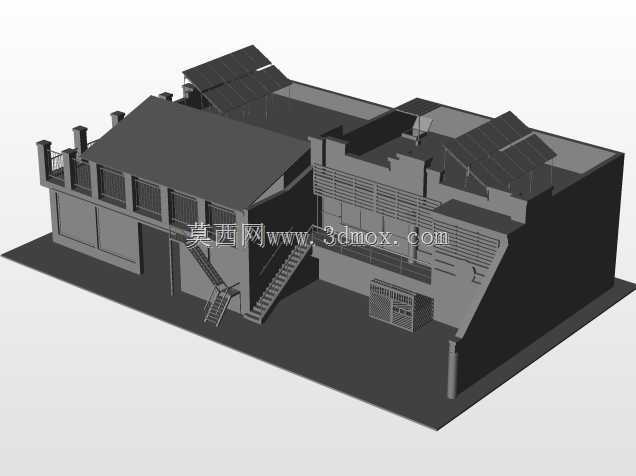

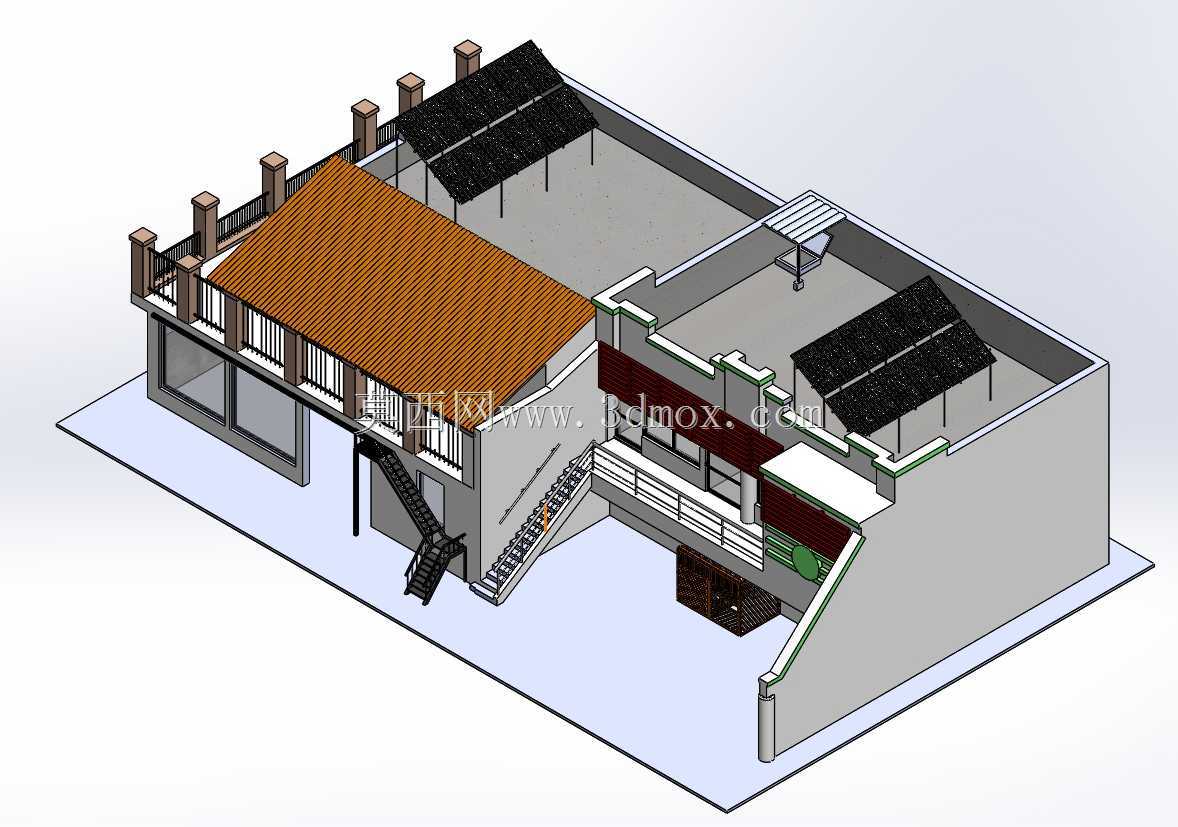

　　这套结构针对双户并排住宅的屋面光伏布设需求设计，核心解决相邻两户屋面光伏组件排布的空间适配、安装稳固性与后期运维便利性问题。从实际工程场景来看，多数村镇自建房或联排住宅的屋面为相邻共构或紧邻布局，常规单户光伏支架仅考虑单块屋面的荷载与排布，容易出现支架跨接干涉、排水路径遮挡、组件间距不合理导致的发电效率折损问题，这套结构在设计初期就将两户的安装边界纳入整体考量，竖向主支撑采用双列并行排布，既可以分别对应两户的屋面承重梁点位，避免在非承重屋面区域打孔造成渗漏隐患，又能让两列组件保持统一的倾角与朝向，最大化利用屋面的南向受光面积。

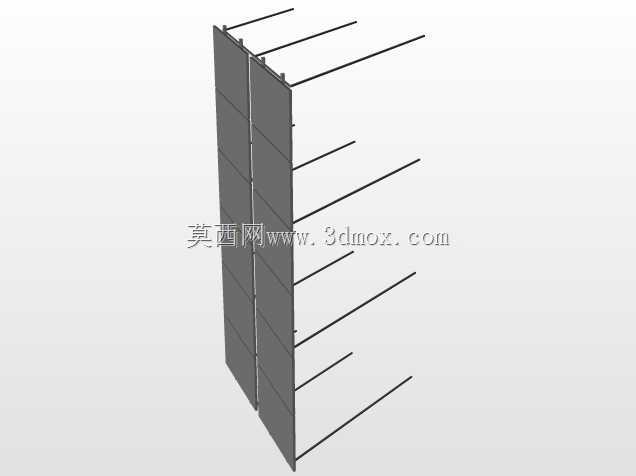

　　支架的横向挑杆采用等间距排布，每根挑杆的伸出长度经过适配计算，既能够承托标准尺寸的晶硅光伏组件，又不会超出屋面的安全边界，避免高空坠物风险。主支撑立柱的底部预留了适配不同屋面坡度的调节铰接位，安装时可以根据实际屋面的倾斜角度调整立柱垂直度，无需额外切割型材调整长度，能大幅降低现场安装的加工工作量。两列主支撑之间预留了120mm的间隙，这个间隙一方面作为两户光伏系统的物理分隔，方便后期分别运维检修，避免跨户操作的麻烦，另一方面可以作为屋面排水的导流通路，防止支架底部积水造成型材腐蚀或屋面防水层长期浸泡损坏。

　　从安装边界来看，整套支架的横向总宽度适配两户相邻屋面的总面宽，竖向高度匹配常规2.2米高的光伏组件竖向排布需求，最外侧挑杆距离屋面边缘预留了不小于300mm的安全操作距离，方便安装人员行走作业，也符合屋面光伏安装的安全规范要求。支架的所有连接点位都采用标准紧固件连接，没有焊接结构，所有型材都采用通用截面规格，现场安装时仅需按照定位孔位拼装即可，不需要定制特殊连接件，能够有效降低物料采购与现场施工的成本。在荷载设计上，支架的型材截面经过受力校核，能够承受沿海地区12级风压与常规地区的积雪荷载，组件固定点位的排布匹配标准光伏组件的安装孔距，不需要在组件边框上额外打孔，避免破坏组件的防腐层与结构强度。

　　实际布设时，两列支架可以分别接入两户的独立光伏逆变系统，互不干扰，支架的接地点位统一设置在主支撑底部，方便整列支架统一做防雷接地连接，减少接地材料的使用量。挑杆的上表面预留了防滑齿结构，组件安装时放置在挑杆上不会出现滑移，方便安装人员临时固定组件后再打紧紧固件，降低高空作业的操作难度。
