一字槽式定位珠精密工装定位组件

　　在工装夹具设计、自动化产线定位工位以及精密模具的限位结构中，这类带一字槽的定位珠是十分常用的嵌入式定位元件，日常选型时经常会碰到安装空间受限、需要频繁调整定位预紧力的场景，这款结构的设计刚好适配这类需求。从实际使用场景来看，它常被嵌入工装基板、治具载板的安装孔内，依靠内部弹性结构顶出端部的珠体，对放置在工位上的工件提供侧向或纵向的预定位力，避免工件在加工、装配、检测过程中出现窜动，相比普通的固定定位销，它能在工件取放时提供退让空间，不会因为硬摩擦刮伤工件表面，尤其适合铝合金、塑胶类易刮伤工件的工位使用。从结构设计思路来看，顶部的一字槽是为了适配一字螺丝刀的拧紧操作，安装时不需要专用工装，

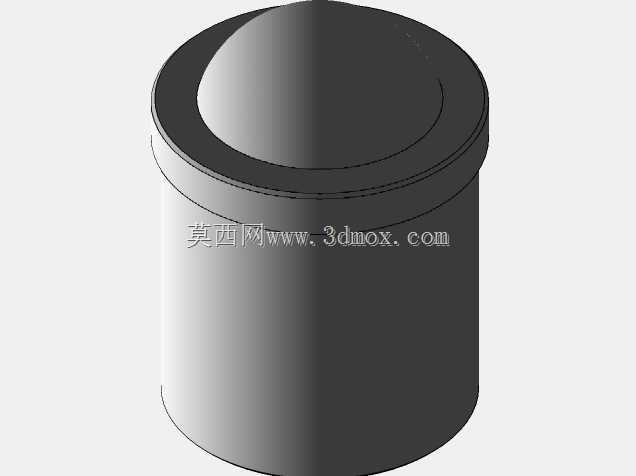

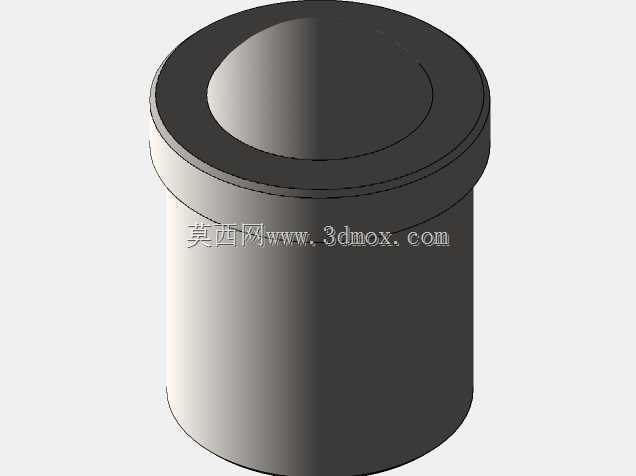

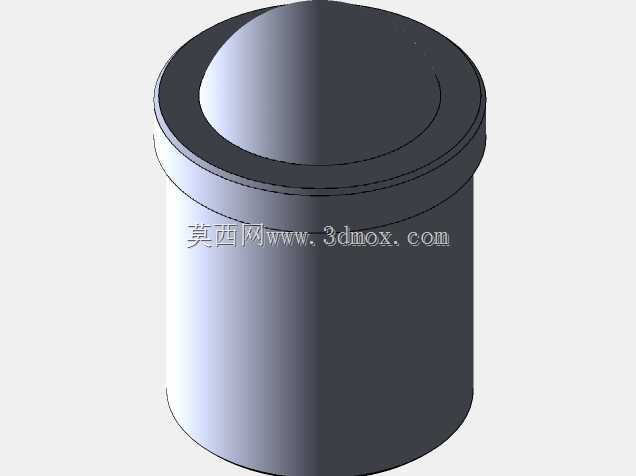

　　直接用常规螺丝刀就能将定位珠拧入预设的螺纹安装孔，现场装配调整的效率很高；整体采用圆柱带台阶的外形结构，大直径的台阶端面可以在安装时抵住安装孔的沉台端面，控制拧入深度，避免安装过深导致珠体顶出行程不足，或是安装过浅导致本体松动脱落。外形尺寸方面，这类定位珠的外径公差通常控制在h7级别，和安装孔的配合间隙可以控制在0.02mm以内，保证安装后的同轴度，珠体的顶出行程一般在1-3mm区间，预紧力根据内部弹簧的规格不同有多个档位可选，设计选型时可以根据工件的重量、定位所需的抵紧力来匹配对应规格。安装边界上需要注意，安装孔的螺纹深度需要比定位珠的本体长度多2mm以上的余量，避免拧入时底部顶死导致珠体无法正常伸缩，

　　同时安装孔的入口处需要做C0.5的倒角，避免拧入时切削螺纹入口的毛刺，影响定位珠的装配精度。在治具循环使用的场景下，这类一字槽定位珠的维护也很方便，当内部弹簧出现疲劳弹力下降时，直接用螺丝刀拧出更换即可，不需要拆解整个工装基板，能大幅降低产线的维护停机时间。珠体的端部一般做圆弧抛光处理，和工件接触时是点接触形式，不会在工件表面留下压痕，对于外观要求高的消费电子零部件装配工位，这种接触形式的优势十分明显。设计建模时需要重点关注一字槽的深度和宽度，槽深过浅会导致螺丝刀拧入时容易打滑，槽宽过大会破坏顶部端面的结构强度，一般槽宽匹配常规一字螺丝刀的刀头厚度，槽深控制在1.5-2mm即可，同时台阶处的过渡圆角需要做R0.2的处理，避免热处理时出现应力集中导致台阶断裂。
