工业框架用4040欧标槽铝挤压型材

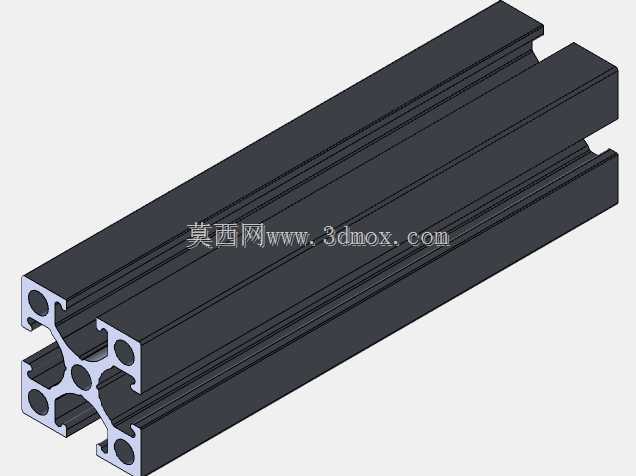

　　该截面为常见40系列方形工业铝挤压型材，外廓控制在40mm×40mm边界内，四面开设T型槽，槽口用于滑入T型螺栓、方螺母或弹片螺母，可在不破坏型材主体的情况下完成横向、纵向拼接。型材中心区域布置多腔加强筋，既降低单位米重，又把弯曲、扭转载荷分散到四周壁厚上，避免实心结构带来的材料浪费与整机增重。

　　在自动化产线中，这类型材常被用来搭建设备主机架、防护围栏、检测工位台架和物料周转小车。相比焊接方管，铝型材装配后可反复拆装调整，工位布局变更时只需松开连接件重新锁紧，表面阳极氧化层不需要二次喷漆，维护成本更低。四面通槽的设计让传感器支架、线槽、气管、拖链和透明亚克力护板能够沿任意一面固定，走线与防护改造自由度较高。

　　建模时需要重点还原槽口宽度、槽底圆弧、中心孔位以及加强筋过渡圆角，这些特征直接决定螺栓螺母能否顺利装入、角件能否贴合端面。端面加工通常包含端面攻丝和中心通孔两种方式：端面攻丝用于与脚杯、脚板或层板连接；中心通孔则用于穿入内六角螺栓，把多根型材沿长度方向拉紧。截面壁厚与筋厚要保持均匀，以符合挤压工艺对金属流速的要求，壁厚突变过大容易在挤出时产生变形或表面条纹。

　　安装边界方面，单根型材的有效安装长度应按实际裁切尺寸预留端面连接件空间；角件连接会在外侧占用一定包络，若机架外廓有严格限制，应优先选用隐藏式内置连接件。槽内螺母的放入位置要在装配前规划，封闭框架完成后再补装螺母会比较困难。作为承力构件，选型时还需结合支撑跨距、端部固定方式和载荷方向校核挠度，长跨距机架应在底部增加横梁或选用更高规格的型材，以保证设备运行时的整体刚性。
