阶梯式快插气动管路连接接头结构

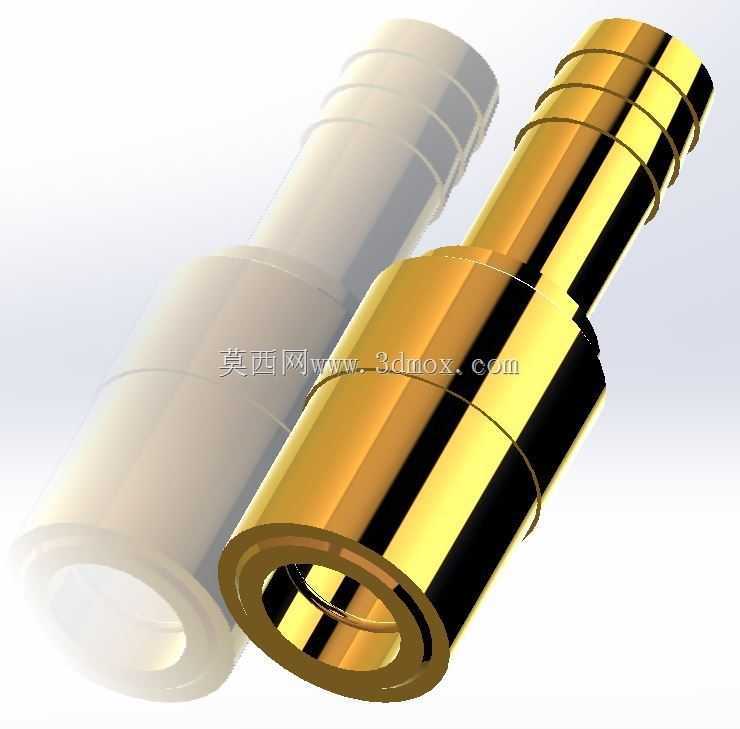

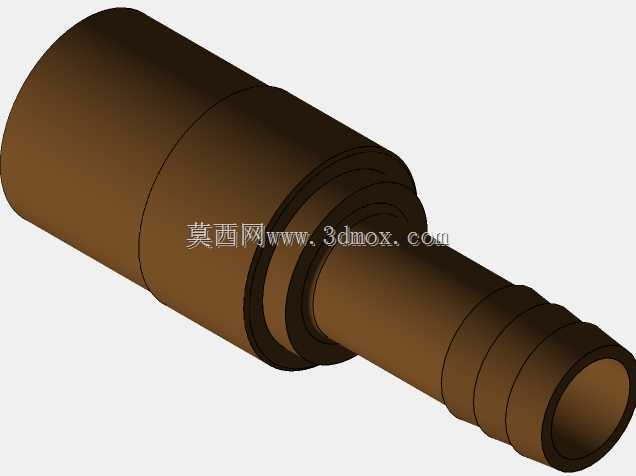

　　这类阶梯式快插接头在气动控制回路、低压流体输送场景中应用十分广泛，常见于自动化生产线气路排布、小型实验设备流体管路接驳、小型气动工具进气端连接等工况，主要承担不同管径管路之间的转接导通作用，避免管路变径处出现泄漏、脱落问题。从结构设计来看，整体采用同轴阶梯轴式布局，大直径端为内置密封结构的插接端，内部预留了密封件安装槽位，可与对应规格的硬管或阀组出口直接插接配合，无需额外缠绕密封材料即可保证密封性能；小直径端为多段环筋式竹节结构，每道环筋都做了圆角过渡处理，插接软管时不会割伤软管内壁，同时环筋的凸起高度经过反复校核，既能保证软管插入后有足够的拉脱阻力，又不会因为过盈量太大导致软管装配困难。设计过程中首先要明确两端适配的管路通径，

　　大端的外径公差严格按照对应硬管的插接公差带设定，保证插入后间隙控制在0.02mm以内，配合内置的O型圈实现径向密封；小端的竹节段长度根据常用软管的装配深度确定，一般保留3-4道环筋即可满足常规0.8MPa工作压力下的拉脱强度要求，过长的竹节段反而会增加装配难度，还会增大管路内部的流阻。外形上整体没有尖锐棱角，所有过渡位置都做了R0.5以上的圆角处理，一方面是避免装配时划伤操作人员，另一方面也能减少加工过程中的应力集中，提升零件的结构强度。安装边界方面，这类接头安装时不需要额外的固定支架，大端插入对应接口后依靠密封件的摩擦力即可固定，小端插接软管后可通过喉箍进一步加固，整体占用的安装空间很小，径向最大尺寸不超过大端外径，

　　轴向安装长度仅需预留接头总长度加10mm的操作空间即可，适合在排布密集的阀岛周边、狭小的设备内部腔室中使用。接头内部的流道做了等通径设计，变径位置采用平缓的锥面过渡，不会出现流道突然缩径导致的压力损失，能保证流体或压缩空气通过时的压力稳定性，减少回路中的压力波动。材质选用上这类结构常采用铜质加工，表面做氧化处理后具备不错的防锈能力，可在常规车间环境下长期使用，不会因为锈蚀导致接头与管路粘连，后期维护拆卸也十分方便。
