欧标4040工业铝合金挤压型材结构

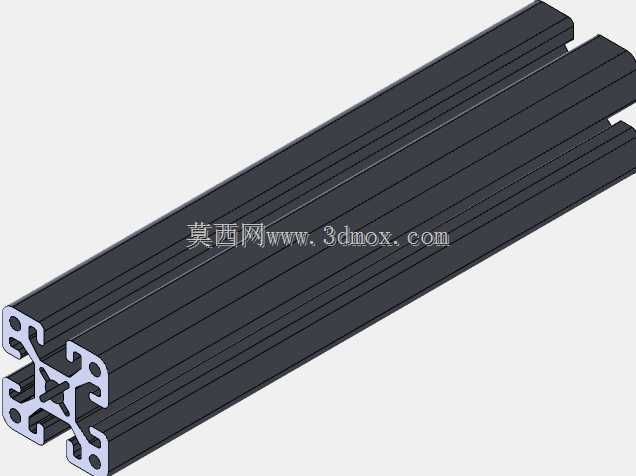

　　这款40系列工业铝挤压型材，是自动化设备框架搭建场景中应用覆盖率极高的基础构件，日常做设备外围防护栏、小型工作台台面支撑、输送线侧边导轨安装基座、检测仪器置物架时，都会优先选用该规格型材做主体受力构件。型材截面外轮廓尺寸严格控制在40mm×40mm，截面四周均设计有标准T型槽道，槽口尺寸适配行业通用的T型螺栓、法兰螺母，安装时不需要对型材做额外钻孔攻丝，只需将螺栓头顺着槽道滑入对应位置，锁紧螺母即可完成相邻型材、外接附件的固定，能大幅缩短现场组装的工时，也方便后期对框架结构做调整改造。截面内部采用十字筋加四角圆弧过渡的加强结构，在控制型材整体米重的前提下，保证了截面的抗弯、抗扭截面模量，单根20cm长度的该型材，

　　垂直承重可满足常规小型仪器、传感器安装支架的载荷需求，不会出现长期受力下的挠曲变形。设计这款型材的三维模型时，重点还原了截面的所有细节特征：包括槽道内部的防滑齿结构、四角的安装沉孔位、中心十字筋的壁厚尺寸、槽口边缘的倒角处理，这些细节直接决定了后续导出工程图时，型材的加工尺寸标注是否准确，也能在做装配仿真时，模拟螺栓滑入槽道的实际装配间隙，避免出现干涉问题。在实际设备布局中，该型材的安装边界需要注意，相邻两根型材直角拼接时，采用角码连接的情况下，外轮廓不会超出40mm的基准边线，做框架整体尺寸核算时可直接按单根型材长度累加，不需要额外预留连接配件的突出量；如果是采用内置角槽连接件的连接方式，需要在型材端面预先加工对应深度的安装孔，

　　孔位深度要控制在12mm-15mm之间，保证连接件插入后不会出现端面拼接缝隙。型材表面做阳极氧化处理后的模型外观也做了还原，氧化层厚度对应的表面质感、槽道内部的未氧化面特征都有体现，方便做设备整体渲染时，还原真实的材质效果。做整线设备布局时，该型材常和同系列的2020、4080型材搭配使用，通过不同规格型材的组合，可搭建出不同承重等级的框架结构，满足从轻型传感器安装支架到中型设备防护围栏的不同使用需求，型材的槽道通用性能保证所有连接配件可互换，降低备件储备的品类压力。
