多尼尔Do28多用途螺旋桨飞机三维建模

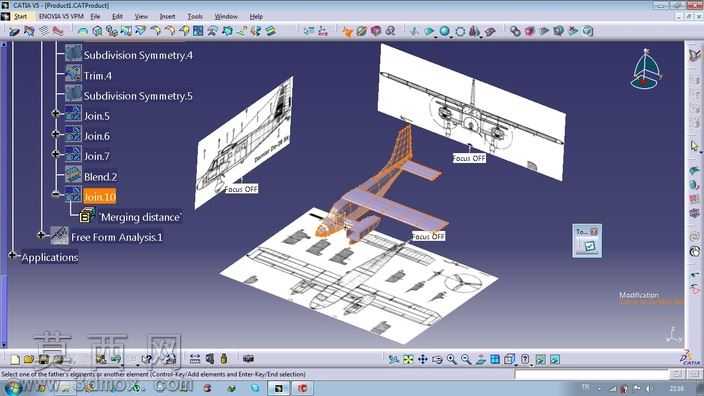

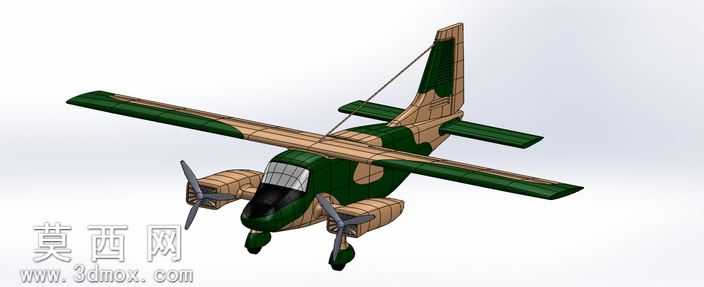

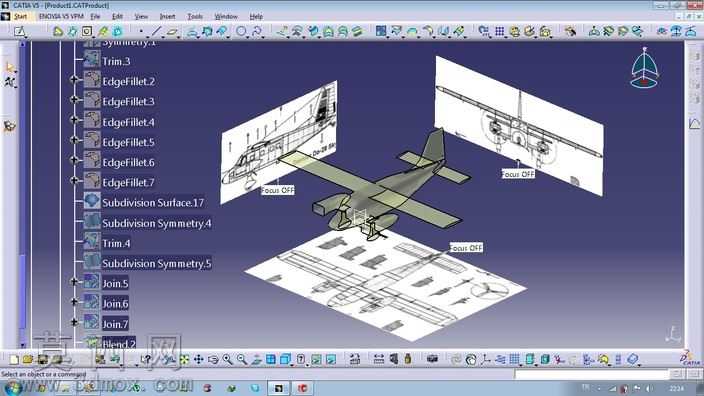

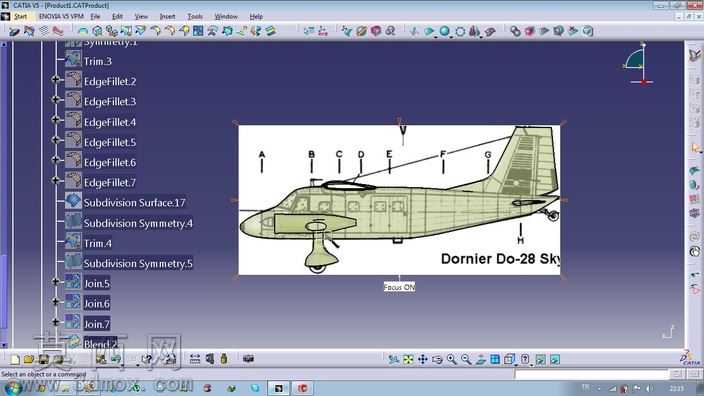

本模型为多尼尔Do28“天空仆人”双发螺旋桨通用飞机的高精度三维建模成果，建模过程结合Aircraft Imagine外形参考与CATIA V5曲面建模逻辑完成，完整还原了该机型的经典气动布局与外观特征。建模初期首先梳理该机型的整体结构逻辑，明确上单翼、双发翼下吊舱、后三点固定式起落架、高单垂尾加平尾的经典布局特征，先搭建机身主体的基准线框，通过多截面曲面命令勾勒出机身从机头雷达罩到机尾末端的流畅曲面，重点还原机头圆润过渡、座舱段方正视野区、机身中段货舱段的截面变化，保证曲面曲率连续无突兀折角，贴合真实机型的空气动力学外形。机翼部分采用分段建模思路，先构建主翼的翼型基准曲线，按照真实机型的上反角、安装角拉伸生成主翼主体，还原机翼后缘的操纵面分界，同时完成翼下发动机短舱的曲面衔接，保证短舱与机翼、起落架舱的过渡自然，尾翼部分分别构建垂直尾翼与水平尾翼的翼型曲面，还原垂尾后缘方向舵、平尾后缘升降舵的结构分界，同时还原垂尾与机身顶部的连接结构，以及机身到垂尾顶端的天线拉线细节。动力与起落架部分，分别对两台三叶螺旋桨发动机进行细节建模，还原桨叶的翼型曲面、桨毂的整流结构、发动机短舱的散热格栅细节；起落架部分还原后三点式固定起落架的结构，包括主起落架的减震支柱、轮毂轮胎造型，尾轮的支撑结构与小型轮胎，保证各部件的比例协调。外观渲染阶段采用军绿与浅木色拼接的迷彩涂装材质，分别为机身蒙皮、螺旋桨金属桨叶、座舱透明玻璃、轮胎橡胶部分赋予对应材质属性，调整材质的粗糙度、反光度参数，模拟真实飞机蒙皮的哑光质感、玻璃的通透折射效果、金属部件的微弱反光，最终呈现出还原度极高的整机效果，可用于航空科普展示、飞机构造教学、虚拟场景搭建等多种场景。
