三叶螺旋桨式流体驱动叶轮结构设计

　　这类三叶结构的叶轮构件，常被应用在低流速流体输送、小型通风散热、水下推进装置等场景中，作为核心的能量转换部件，承担着将旋转动能转化为流体推力、或是将流体动能转化为旋转扭矩的作用。在小型桌面通风设备里，该结构的叶轮可以在较低转速下实现均匀的气流推送，避免高速转动带来的尖锐风噪，同时三片叶片的动平衡调校难度低于多叶结构，量产时的成品一致性更容易控制。在微型水下探测设备的推进端，这类等距分布的三叶结构能减少水流紊流带来的振动，提升设备行进时的姿态稳定性。

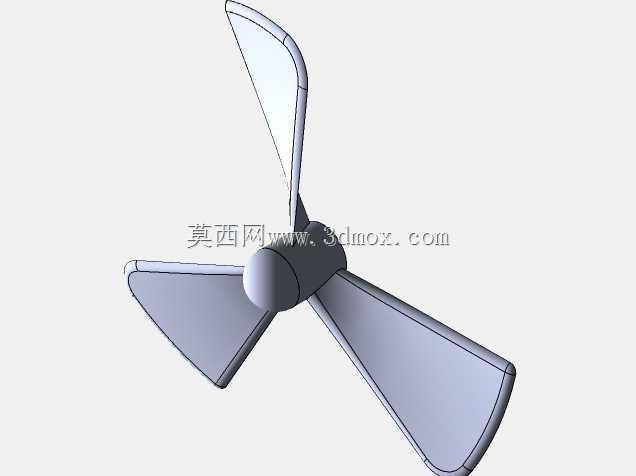

　　设计阶段首先要确定的是轮毂与叶片的连接过渡结构，图中可见轮毂位置做了圆弧过渡处理，避免叶片根部出现应力集中，在长期交变载荷作用下产生疲劳断裂。叶片的翼型截面从根部到叶尖做了渐变厚度处理，根部厚度更大以承载扭矩传递的载荷，叶尖厚度收窄以降低转动时的空气或水流阻力，同时叶尖做了圆弧收边，减少边缘切割流体时产生的涡流损耗。三片叶片沿轮毂周向120度等角分布，这个排布方式能在转动时形成均匀的周向力，降低支撑轴承的径向载荷，延长配套转动部件的使用寿命。

　　安装边界上，轮毂中心的轴孔需要与配套的输出轴做公差配合，通常选用过渡配合加顶丝固定的方式，既保证传动时的同轴度，也方便后期维护拆卸。叶片的回转直径需要匹配安装腔体的内部尺寸，叶尖与腔体内壁预留3-5mm的安全间隙，避免加工或装配误差导致叶尖刮蹭内壁。叶片的安装角经过调校，在额定转速下可以达到设计要求的流量或推力参数，同时不会出现过载导致配套驱动电机堵转的情况。实际建模过程中，叶片的曲面需要做连续性检查，避免出现曲面褶皱导致流体经过时产生异常紊流，影响整体工作效率。这类结构的动平衡校验需要在两个校正平面上进行，将剩余不平衡量控制在允许范围内，确保高速转动时不会产生明显的振动与噪音。
