双节式十字轴万向联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:615786
  • 双节式十字轴万向联轴器结构设计
  • 双节式十字轴万向联轴器结构设计
  • 双节式十字轴万向联轴器结构设计
  • 双节式十字轴万向联轴器结构设计

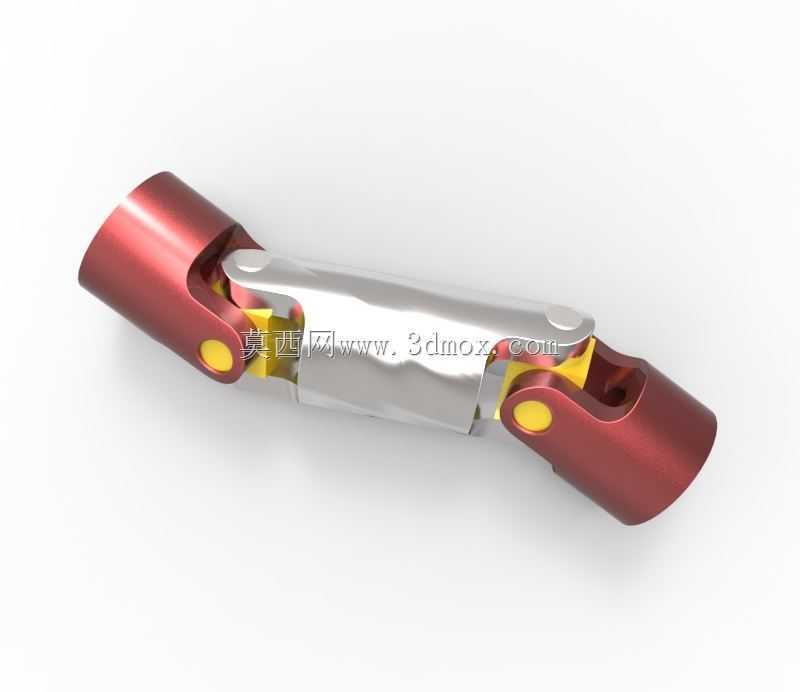

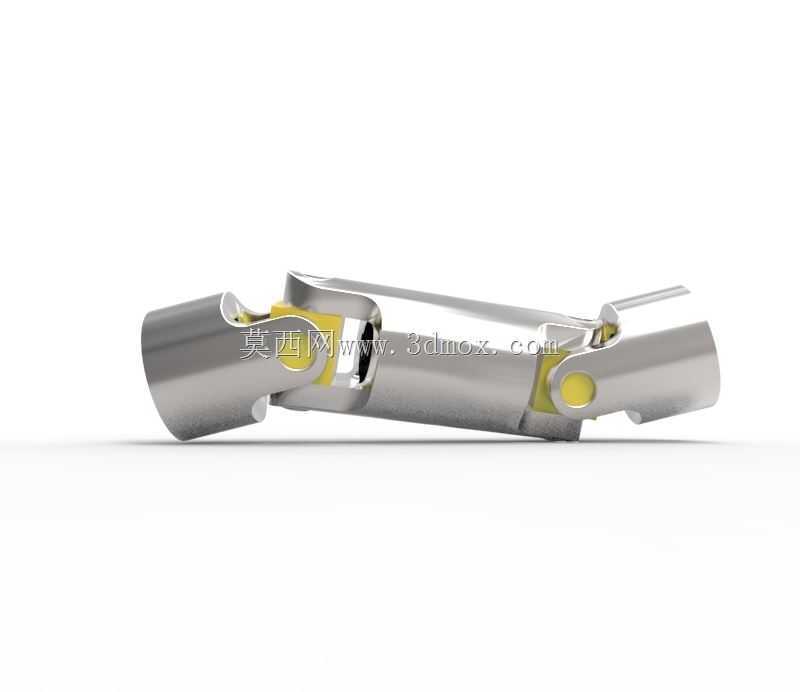

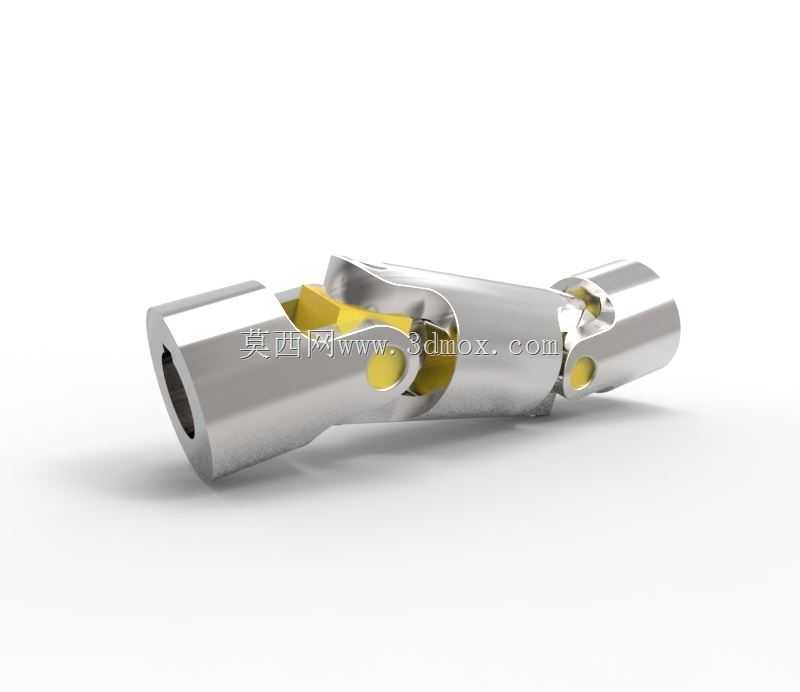

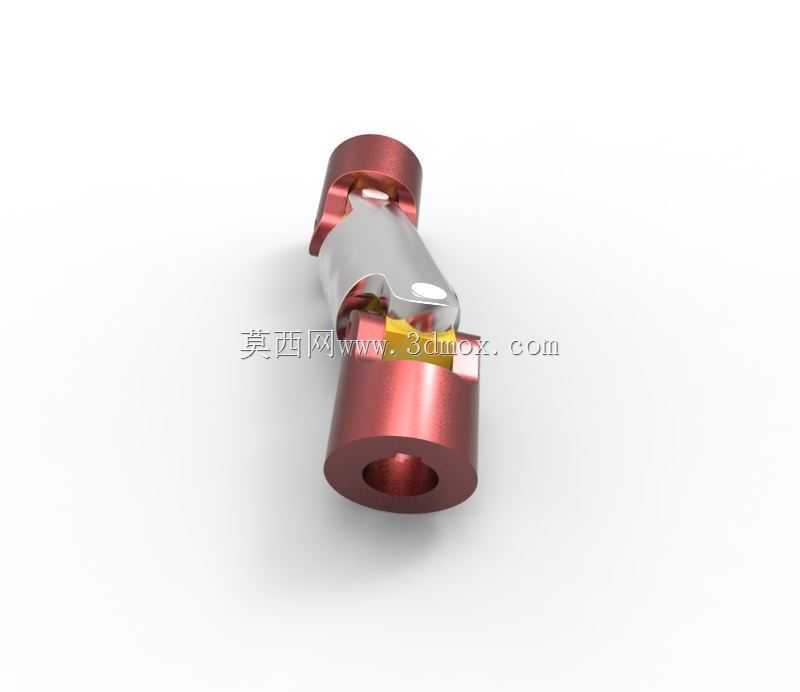

  这款双节十字轴万向联轴器的结构设计,核心围绕存在轴线偏角的两轴间扭矩传递需求展开,在各类工业传动场景中应用广泛,常见于轻工输送线、小型机床进给机构、农业机械传动链路、自动化设备动力输出端等位置,可补偿两轴间的径向、角向与轴向安装偏差,避免刚性连接带来的轴系憋劲、轴承额外负载、传动卡滞等问题。从结构设计逻辑来看,该联轴器采用双节式布局,相比单节万向节,可实现更大范围的偏角补偿,同时在合理布置的前提下能保证输入与输出端的转速同步性,避免单节万向节传动时存在的转速波动问题,更适合对传动平稳性有一定要求的中低转速传动场景。两端的轴套采用中空内孔设计,可根据实际安装需求加工为键槽孔、顶丝孔或胀套连接结构,适配不同直径的动力输出轴与负载输入轴,

  安装时需注意两端轴的插入深度需满足轴套的轴向承载边界,避免轴端顶死导致十字轴无法灵活偏转,或是插入深度不足带来的连接滑脱风险。十字轴与轴套的连接部位采用销钉铰接结构,铰接位置预留了足够的摆动间隙,可在两轴存在最大35度左右角向偏斜时仍保持顺畅的扭矩传递,不会出现结构干涉。中间的连接段将两个十字轴单元串联,在补偿安装偏差的同时,可抵消单节万向节传动过程中的附加动载荷,降低传动过程中的振动与噪音。从外形安装边界来看,该联轴器整体为对称式圆柱结构,最大外径适配常规传动空间的安装要求,整体长度可根据实际传动跨距调整,安装时无需额外改动周边设备的结构布局,仅需保证联轴器摆动范围内无其他结构件干涉即可。铰接部位的配合精度经过合理设计,

  既保证转动灵活性,又控制了传动间隙,避免正反转切换时出现过大的回程误差,适配频繁正反转的传动工况。整体结构没有冗余的设计部件,所有受力部位均经过载荷校核,十字轴的轴颈直径、轴套的壁厚都匹配常规中小扭矩的传动需求,可传递的扭矩范围覆盖多数小型自动化设备、轻工机械的动力传递要求,日常维护时仅需定期在铰接部位补充润滑脂,即可降低铰接副的磨损,延长整体使用寿命。在三维建模过程中,所有配合面均按照实际加工公差要求建模,装配关系完全还原实际装配逻辑,可直接用于装配干涉校验、运动仿真验证,也可作为选型时的安装尺寸参考,帮助设计人员快速完成传动链路的布局设计,提前预判安装过程中可能出现的空间干涉、轴系对中偏差等问题,减少实际装配时的调试工作量。
