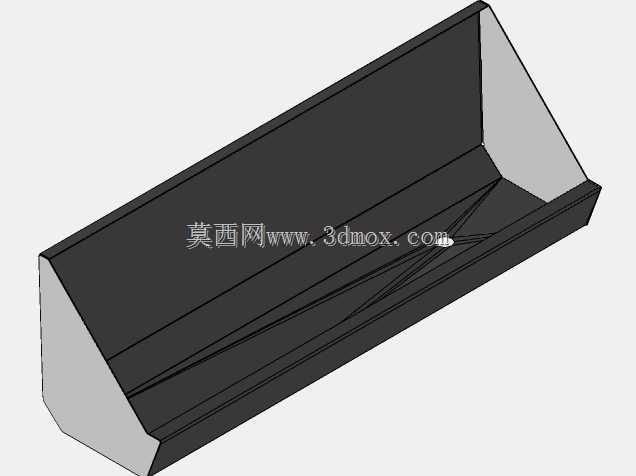

不锈钢材质敞口式物料承接溜槽结构

　　该结构为工业散料输送环节常用的敞口式承接溜槽，整体采用斜置槽型设计，主要应用于皮带输送机转接点位、料仓出料口下方、筛分设备排料端等场景，用来引导散状物料沿设定坡度滑落至下一输送单元或储料区域，避免物料抛洒、偏移落料轨迹。从结构设计来看，槽体采用等截面斜槽构型，两侧壁与底板采用一体化折弯成型工艺，槽体端口做斜切处理，适配上游出料设备的落料宽度，进料端开口宽度匹配上游设备的排料跨度，保证物料全部落入槽内无外溢，出料端收窄角度经过物料安息角校核，避免物料在槽内堆积卡滞。槽体内部沿物料滑落方向设置有加强筋结构，筋条沿槽体长度方向布置，既可以提升长槽体的结构刚性，避免大跨度安装时槽体中部受物料冲击产生形变，

　　也能在一定程度上对滑落的散料起到导流整流作用，减少物料对槽壁的侧向冲刷磨损。该溜槽的外形尺寸为长度方向1600mm、槽体宽度550mm，安装时需要根据上下游设备的高差确定安装倾角，通常倾角设置需大于所输送物料的自然安息角3-5度，保证物料能够依靠自重顺畅滑落，安装边界需要预留槽体两侧的固定耳板安装空间，槽体上方需要预留检修与清理的操作空间，避免与周边管线、设备支架产生干涉。材质选用不可氧化的不锈钢板材，适配有防腐蚀要求的物料输送场景，比如食品加工散料、化工颗粒原料、潮湿工况下的矿料输送等场景，不会因物料腐蚀产生锈渣污染物料，也能降低潮湿环境下槽体锈蚀带来的摩擦阻力增大问题。槽体的侧壁高度经过落料冲击计算，

　　能够承接上游设备正常排料时的物料弹跳高度，避免高速落下的物料从槽体侧边溅出，槽体两端的连接结构可以直接与上游设备出料法兰、下游设备进料口做硬连接，也可以搭配软连接帆布套减少粉尘外溢。在实际工程应用中，这类溜槽通常不需要额外配置动力装置，完全依靠物料自重实现导料，结构可靠性高，维护成本低，仅需要定期检查槽壁磨损情况、紧固连接螺栓即可，针对磨琢性较强的物料，还可以在槽体内壁额外粘贴耐磨衬板延长使用寿命，设计时已经预留了衬板安装的螺栓孔位，不需要二次打孔破坏槽体整体结构。
