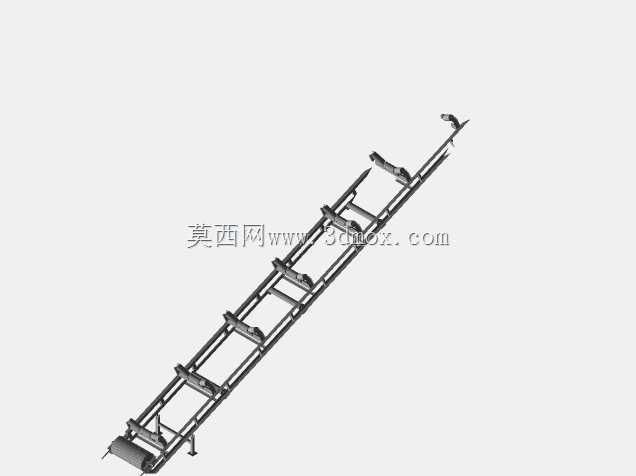

十二米长距离工业带式输送设备结构

　　在散料、包装件连续转运的生产场景中，长距离带式输送设备是衔接各生产工序、完成物料水平或小倾角输送的核心装备，这款12米规格的带式输送结构，适配车间内工序间物料转运、仓储出入库输送、生产线工件流转等多类场景，可输送箱装件、袋装物料、成型工件等多种载荷，避免人工转运的效率损耗与安全隐患。从结构设计逻辑来看，该设备采用分段式桁架机架作为承载主体，机架采用型钢焊接成型，各段机架通过螺栓拼接，既保证12米长度下的整体结构刚度，避免长跨距下的机架挠曲变形，又能拆分运输，适配不同车间的进场安装条件，机架两侧预留的安装孔位可直接与地面膨胀螺栓固定，也可搭配可调支脚完成不平整地面的水平校准，安装边界可根据现场布局调整进料端与出料端的对接高度，

　　适配上下游设备的衔接高度差。设备的托辊组采用等间距排布设计，槽型托辊用于承托输送带上的承载段物料，平行托辊布置在回程段承托返程输送带，托辊的转动阻力小，可降低设备运行时的动力损耗，同时托辊支架与机架采用可拆卸连接，后期维护更换无需拆解整体机架，降低运维工作量。驱动端布置在设备的出料侧，通过滚筒与输送带之间的摩擦力带动带体运转，张紧机构布置在进料端，可通过调节螺杆调整输送带的张紧度，避免带体打滑、跑偏的问题，输送带的运行速度可根据实际输送物料的特性调整，针对易碎物料可降低运行速度，针对大宗散料可适当提升输送效率。从安装适配性来看，该设备的宽度尺寸经过标准化设计，可直接对接常见的生产流水线、分拣设备、仓储出入库端口，

　　机架侧边预留的附件安装位可加装导料槽、挡边、清扫器等附属部件，导料槽可避免散料输送过程中的撒漏问题，清扫器可刮除输送带表面粘附的物料残渣，保持带体清洁。设计过程中充分考虑了长距离输送的结构稳定性，机架的斜撑布置经过受力校核，可承受额定载荷下的长期运行无明显形变，各转动部件的同轴度公差控制在合理范围，降低运行过程中的振动与噪音，适配车间内的长时间连续作业需求。
