大跨度模块化桁架结构输送设备

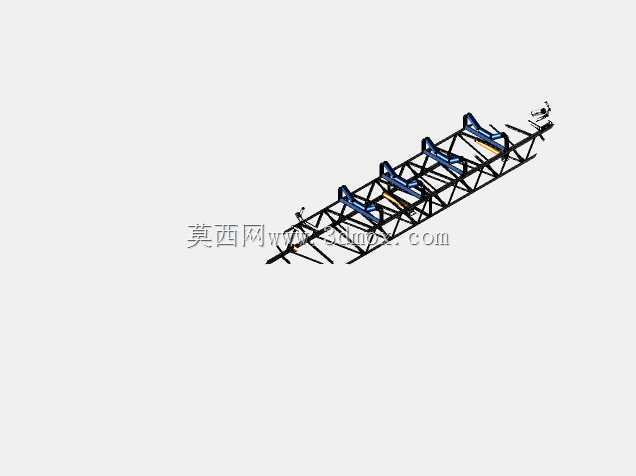

　　这款模块化输送设备采用桁架式主体承载结构，整体长度约18米，主要面向长距离散料、成件包装物的连续输送场景，常见于仓储物流分拣线、建材加工车间物料转运、轻工生产工序间工件传递等工况，可根据现场场地走向、输送高度差需求灵活调整单段模块的拼接角度与支撑点位，无需对整体机架进行大规模二次改制。从结构设计逻辑来看，主体采用型钢焊接桁架结构，相比传统槽钢折弯的一体式机架，在保证整体刚性的前提下大幅降低了设备自重，桁架的腹杆采用三角形稳定排布，可抵消长距离输送过程中皮带或托辊运行产生的交变振动，避免机架长期运行出现焊缝开裂、机架挠度超标的问题。设备的支撑腿与主桁架采用螺栓连接的模块化接口，现场安装时无需大型吊装设备配合，

　　单段模块重量控制在人工辅助简易起重工具即可转运的范围，适配老厂房改造、场地受限的车间安装场景，安装边界可根据现场土建预留的预埋点位灵活调整支撑腿间距，最小支撑间距可压缩至2米，最大可放宽至6米，适配不同地面承载能力的安装环境。功能层面，设备预留了多组传感器、挡停机构、分拣拨爪的安装接口，可直接对接自动化生产线的控制系统，实现物料的定点启停、分拣分流、计数统计等拓展功能，托辊组采用可调角度安装座，可根据输送物料的堆积密度、颗粒度调整托辊槽角，避免散料输送过程中出现撒料、跑偏的问题，驱动端采用后置式安装布局，电机减速机与主滚筒的连接位预留了张紧调节行程，日常维护时无需拆解主体机架即可完成皮带张紧、易损件更换操作。

　　设计过程中充分考虑了不同工况的适配性，机架表面预留了护网、防尘罩、接料托盘的安装孔位，在粉尘较大的建材、矿山周边工况下可直接加装密封防护结构，在食品、医药类洁净工况下可更换不锈钢托辊与食品级输送皮带，无需改动主体承载结构。设备的头部、尾部滚筒均采用调心结构，可在运行过程中实时修正皮带跑偏量，降低运维人员的日常调整工作量，桁架的上下弦杆均采用标准型材规格，后期出现局部变形损坏时可直接采购同规格型材替换，无需定制特殊截面构件，大幅降低全生命周期的维护成本。
