Telcel运营商手机SIM卡三维结构建模

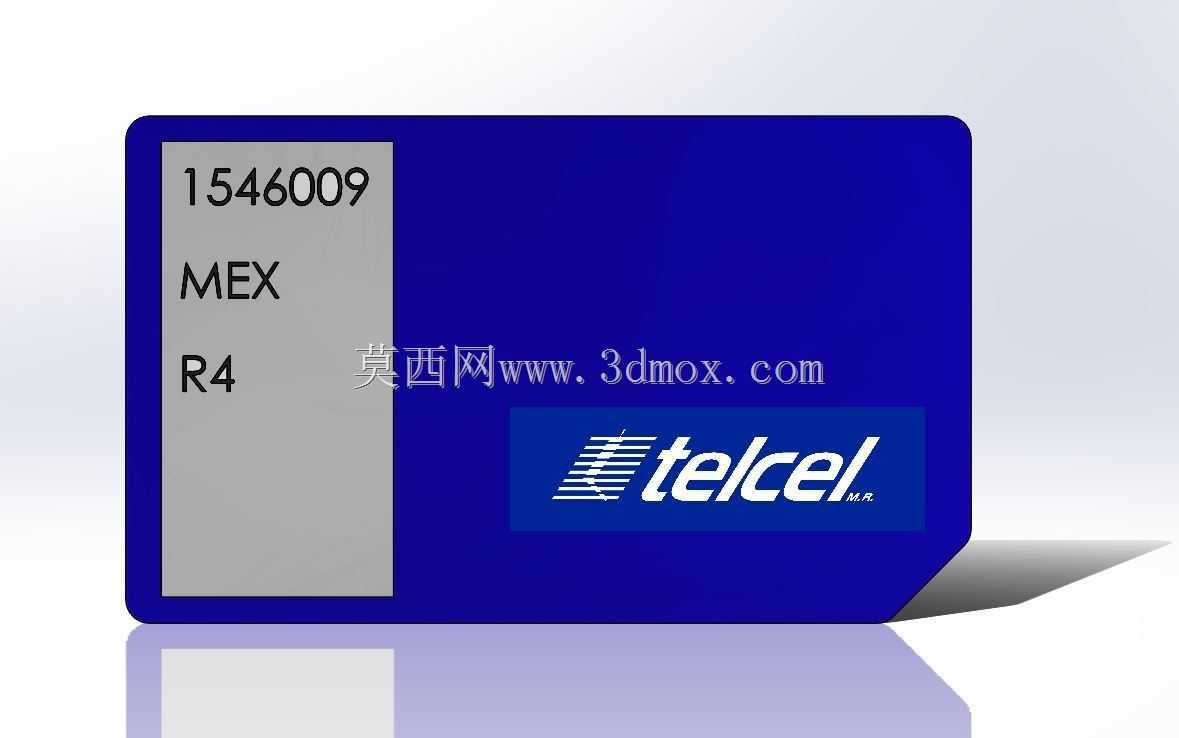

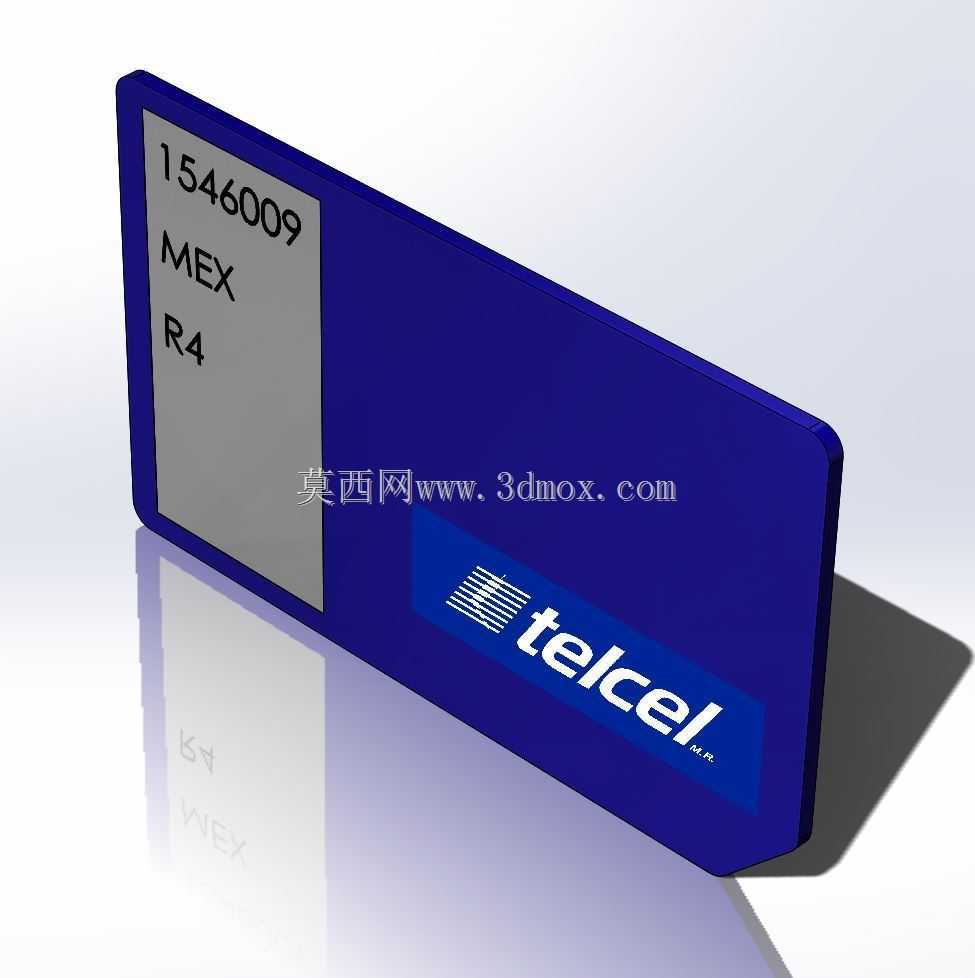

　　在移动通信终端的结构设计环节，SIM卡作为用户身份识别的核心载体，其外形尺寸与安装边界的匹配度直接影响终端卡槽的结构可靠性，本次建模围绕海外运营商Telcel的标准SIM卡展开，还原量产卡件的真实结构特征。从实际应用场景来看，这类SIM卡广泛适配拉美地区运营商的入网终端，覆盖功能机、早期智能手机以及部分工业物联网通讯模组的外置卡槽，在终端装配环节，卡体与卡槽的配合间隙需要控制在0.1mm以内，避免出现接触不良、卡体晃动导致的信号中断问题。建模过程中首先还原了标准SIM卡的外形轮廓，卡体整体采用圆角矩形结构，切角位置严格遵循ISO 7816标准中ID-000规格的尺寸要求，切角角度与边长公差控制在工业量产允许的范围内，

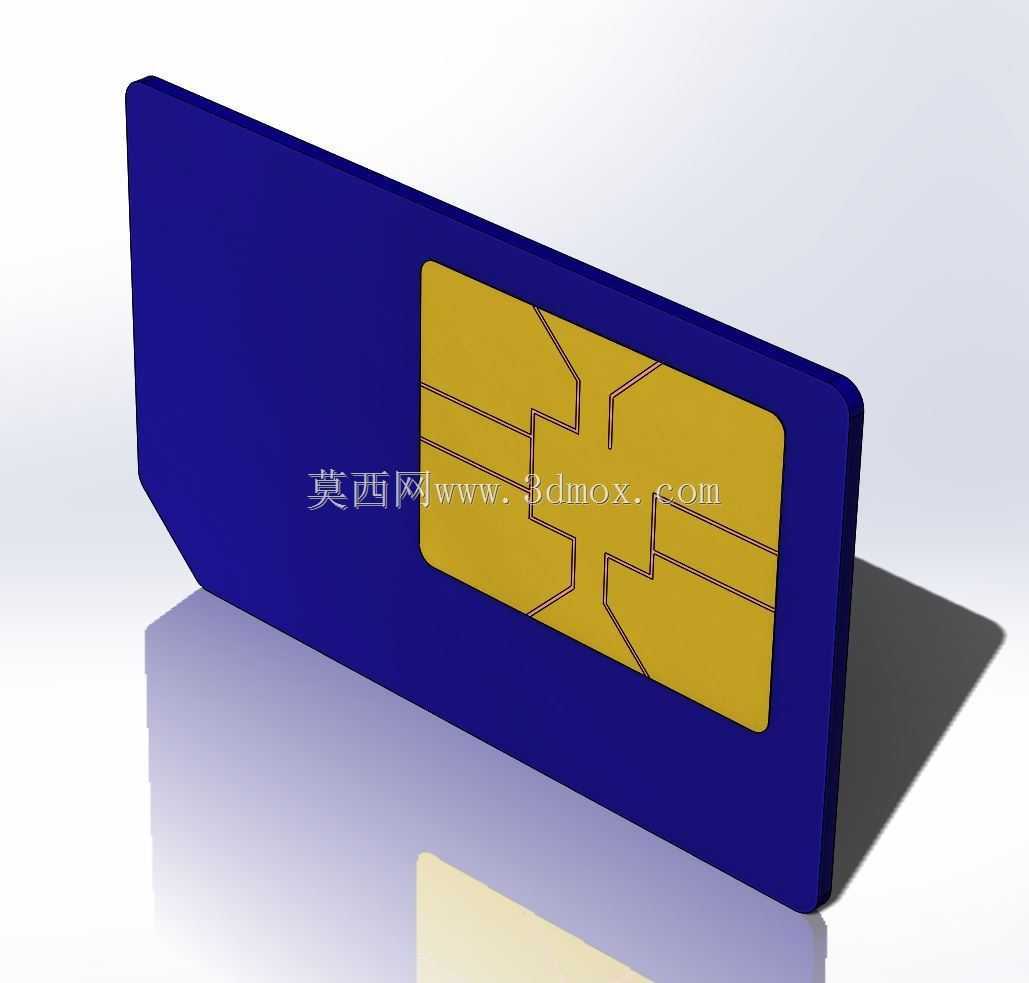

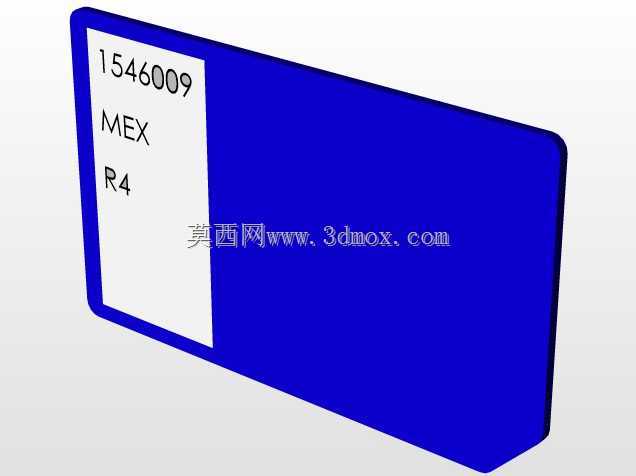

　　确保模型可以直接导入终端结构设计中做干涉检查。卡面的印刷区域做了分层处理，运营商标识区域、卡面编号区域的凹凸质感通过曲面偏移实现，还原实体卡表面的丝印层厚度，避免在做终端外观渲染时出现平面贴图的失真问题。芯片接触区域的金属触点按照标准触点排布做了独立建模，每个触点的凸起高度、间距都参考实体卡的实测参数，在做卡槽弹片接触仿真时，可以直接调用该模型进行配合验证，不需要二次调整触点位置。从设计思路上，建模时优先保证安装边界的准确性，卡体的整体厚度、边缘倒角尺寸都和量产实体卡保持一致，避免出现模型导入装配后，卡槽与卡体出现过盈或者间隙过大的问题。卡体的材质区分也做了对应处理，PVC卡基部分、金属触点部分、表面印刷层分别赋予不同的材质属性，

　　在做结构受力仿真时，可以分别设置不同材料的弹性模量、摩擦系数，模拟卡体插入卡槽过程中的形变情况。在工业物联网终端的设计中，这类标准SIM卡的模型还可以用于模拟高温、振动环境下的卡体位移情况，验证卡槽固定结构的可靠性，避免终端在复杂工况下出现掉卡、识别失败的问题。建模时还考虑了卡体与卡托的配合细节，卡体侧面的拔模斜度做了还原，确保模拟插卡动作时，卡体可以顺滑进入卡托定位槽，不会出现卡滞。对于通讯终端结构工程师而言，这类精准的卡件模型可以减少实物打样的次数，在设计阶段就完成卡槽与卡体的匹配验证，缩短终端产品的研发周期，同时也能用于装配工艺的模拟，优化产线插卡工序的工装设计。
