TP-Link五口千兆以太网交换机结构设计

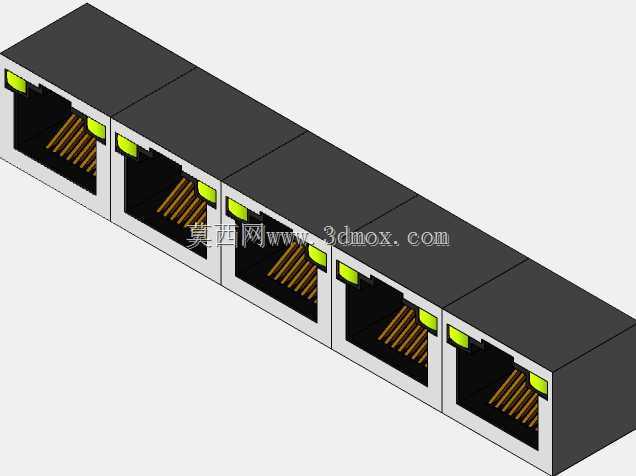

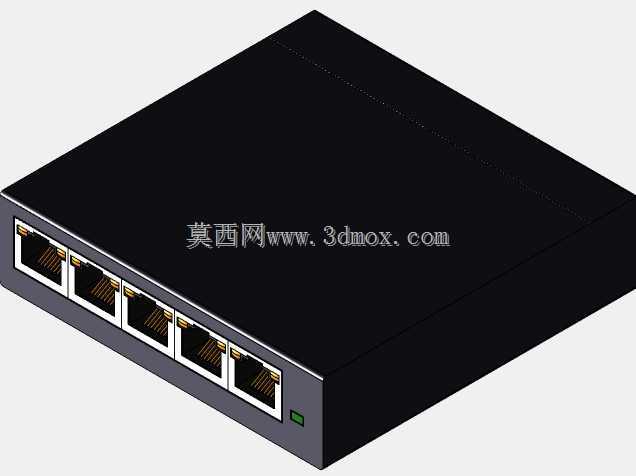

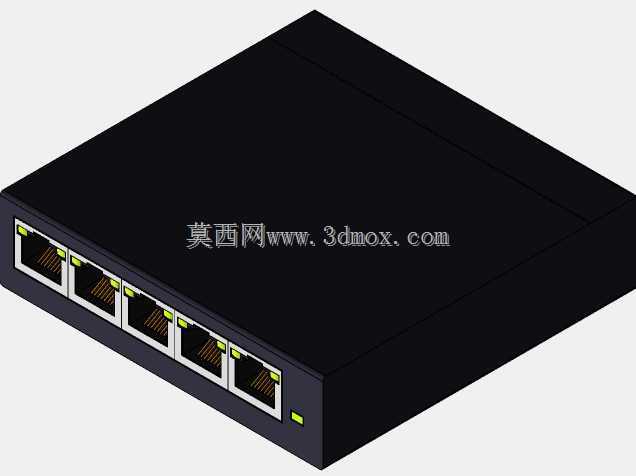

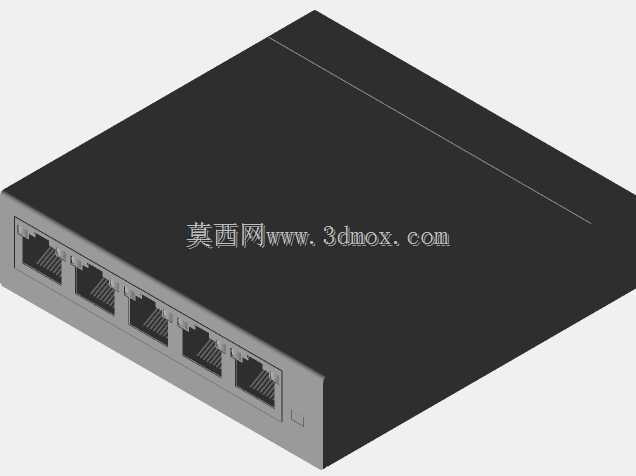

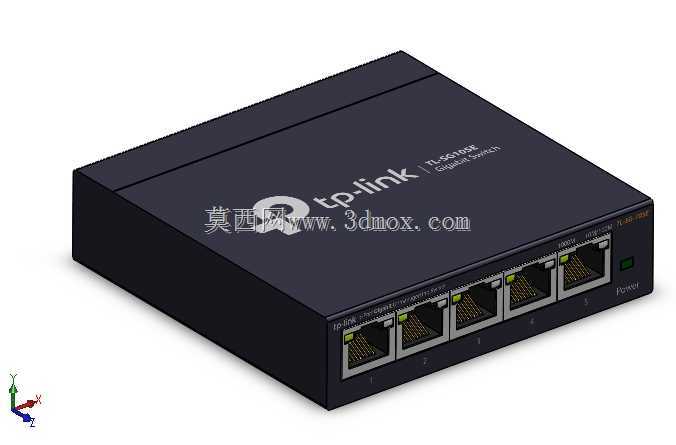

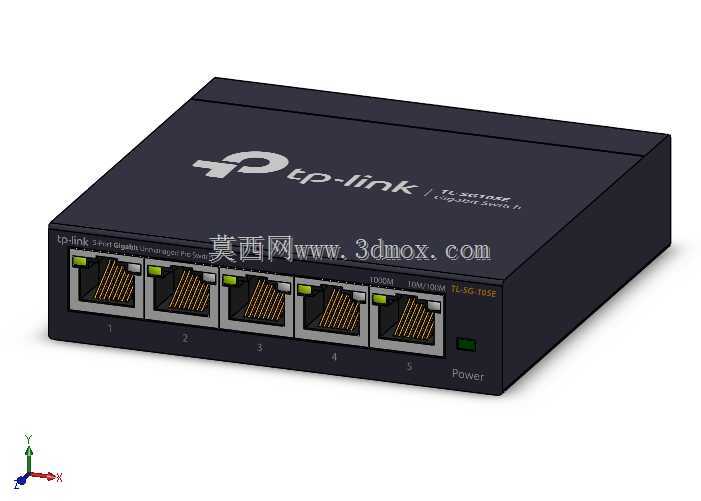

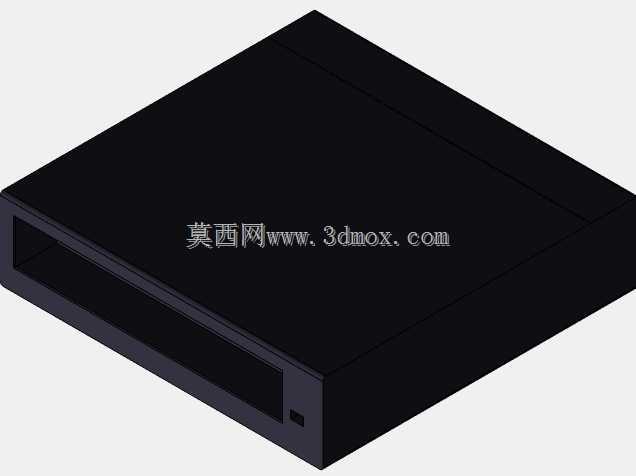

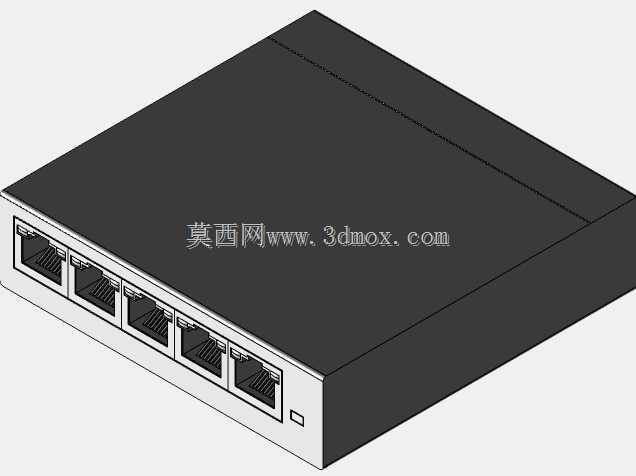

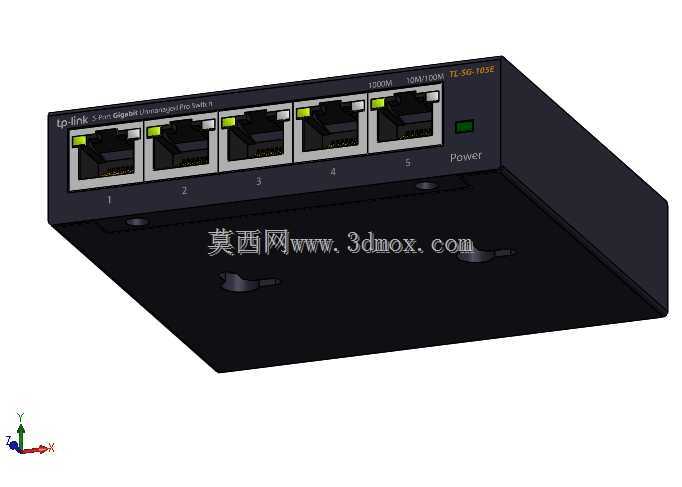

　　这款五口千兆交换机的三维结构设计，完全贴合桌面级网络部署的实际使用需求，在做结构建模时首先考虑的是小型办公、家庭组网、弱电箱扩展这类场景的安装边界，整机采用方正的金属外壳搭配底部防滑胶垫设计，长宽尺寸控制在巴掌大小，既可以直接平放在桌面、机柜层板上，也能通过底部预留的挂孔固定在墙面或弱电箱内壁，不会占用过多布线空间。从功能实现的结构布局来看，五个RJ45网络接口全部排布在机身正面同一侧，每个接口旁都预留了状态指示灯的安装位，指示灯采用内嵌式设计，既不会因为突出外壳被磕碰损坏，也能让运维人员在正面就能直观观察每个端口的连接、传输状态，电源接口单独设置在接口侧的最边缘，和网线接口保持合理间距，

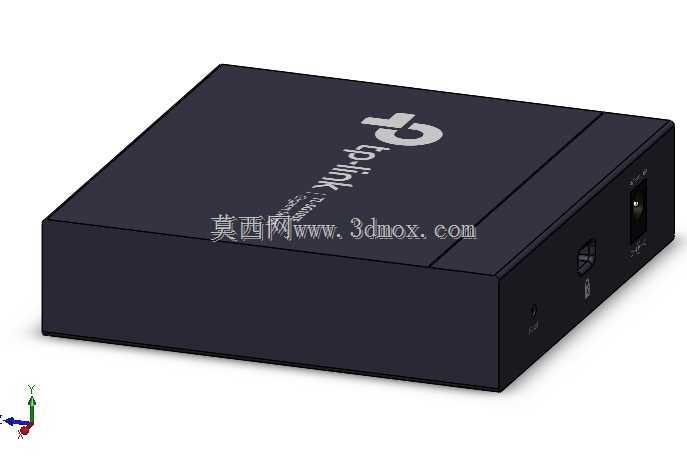

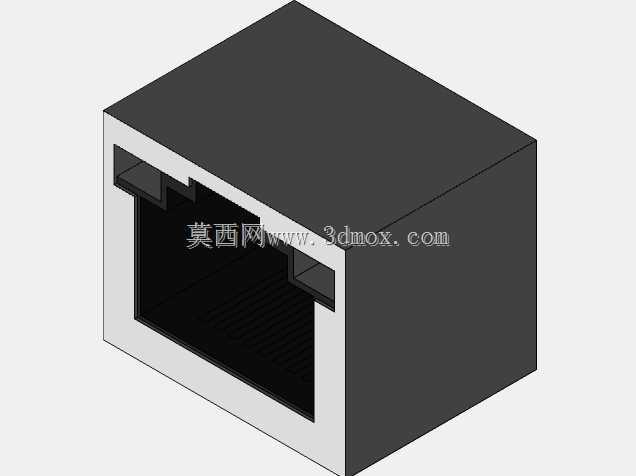

　　避免电源适配器和网线水晶头出现插拔干涉的问题。外壳的结构设计做了充分的散热考量，金属壳体本身就具备被动散热的能力，同时在机身侧面和底部预留了细密的通风栅格，内部PCB板的安装柱位置经过精准对位，让主板上的主控芯片、网络变压器等发热元件能通过空气对流快速散出热量，不需要额外加装散热风扇，运行时完全没有噪音，适合放在办公桌面或者家庭影音环境中使用。在做内部结构建模时，每个端口的卡扣结构、PCB板的固定螺柱、外壳的上下盖咬合卡扣都做了1:1的还原，端口内部的金属弹片排布、水晶头插入的锁止空间都严格按照RJ45接口的通用标准设计，能兼容常规的五类、六类网线水晶头，不会出现插接过紧或者松脱的问题。机身顶面的品牌标识区域做了微凹的丝印位，

　　避免日常擦拭时磨掉标识内容，边角全部做了小圆角钝化处理，既不会在安装布线时划伤施工人员的手，也能减少外壳磕碰掉漆的概率。这类小型交换机的结构设计不需要追求复杂的造型，核心是在有限的体积内合理排布电气元件，兼顾安装便利性、散热效率和使用耐久性，建模过程中对每个接口的插拔行程、内部元件的安全间距、外壳的装配公差都做了反复校验，确保结构设计能直接匹配实际生产的开模需求，不管是用来做组网方案的可视化演示，还是做同类网络设备的结构参考，都具备足够的细节精度。
