辊道式输送设备结构剖面展示

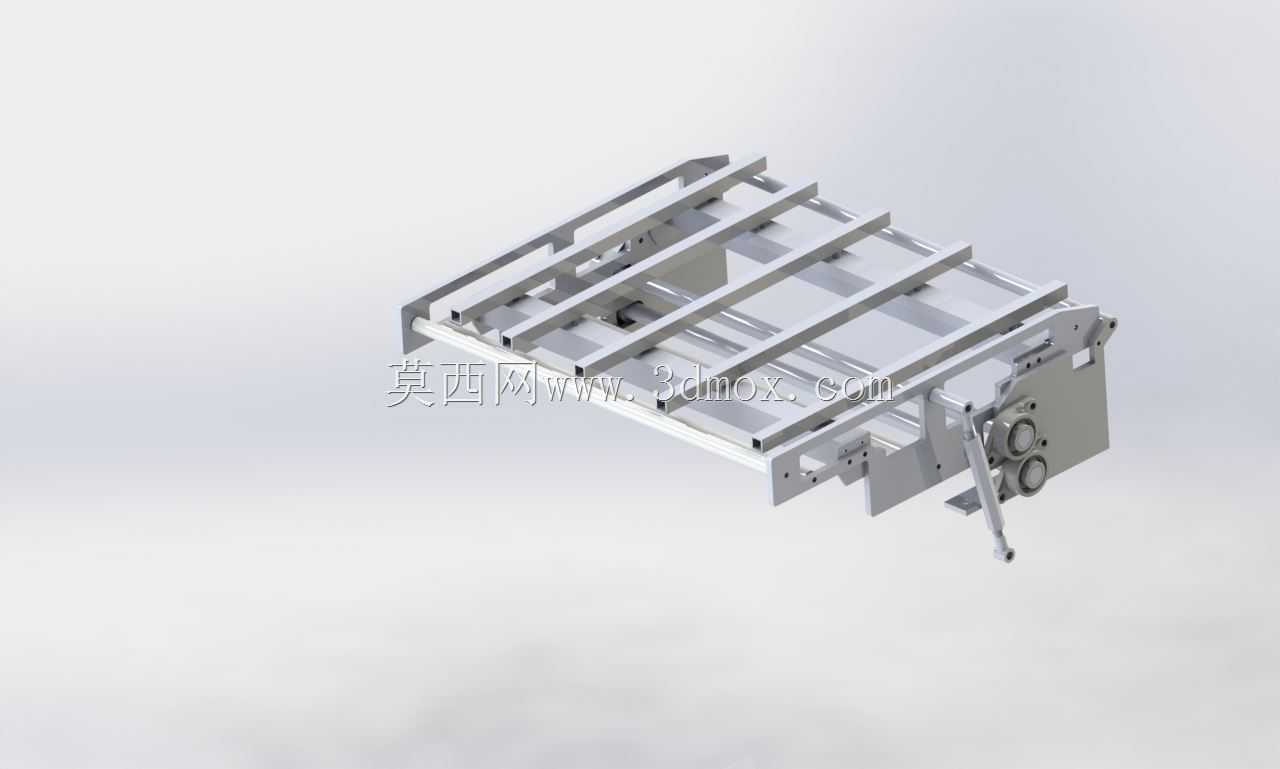

　　该剖面呈现的辊道输送单元，常见于轻工包装、电子零部件组装、食品后段包装等产线的工位衔接环节，承担工序间工件的水平转运、暂存定位功能，可对接顶升移栽、扫码检测、自动装箱等工位，适配规则外形的箱装、托盘类工件输送，单段单元可根据产线布局拼接扩展，无需额外改动主体框架即可适配不同长度的输送路径。从剖面结构能看到，主体承载框架采用折弯钢板拼焊成型，辊道横梁上均匀排布无动力或动力辊筒，侧边设置的可调侧挡可根据工件宽度调整限位间距，避免输送过程中工件偏移卡滞；端部集成的链轮传动组通过张紧机构调整链条松紧，保证动力传递的平稳性，附带的手摇调节机构可在调试阶段手动调整辊道高度或侧挡位置，无需启动动力源即可完成初步对位，降低现场调试的操作难度。

　　设计阶段优先考虑了安装边界的适配性，单段输送单元的底部支脚预留了膨胀螺栓安装孔，可直接固定在车间硬化地面上，支脚自带的调节螺柱可补偿地面15mm以内的平整度误差，无需额外加工安装基座；辊道工作面的高度可根据对接设备的进料高度做±30mm的调整，适配不同厂家设备的对接公差。结构上所有转动副位置都预留了润滑注油孔，日常维护时无需拆解主体结构即可完成润滑保养，辊筒采用快拆式安装结构，单根辊筒磨损后可直接拆卸更换，无需整段拆解辊道组，大幅缩短停机维护时长。侧边的传动组件全部设置了可拆卸式防护罩，既避免生产过程中杂物卷入传动链，也能防止操作人员误触转动部件引发安全事故，防护罩采用薄钢板折弯成型，通过快拆螺丝固定，

　　日常检修时无需工具即可快速拆卸。从剖面还能看到框架内部预留了传感器安装槽位，可根据产线需求加装光电、接近类检测元件，实现工件到位检测、堵料报警、积放控制等功能，无需在框架上额外打孔焊接，降低现场改造的工作量。整体结构没有冗余的设计部件，所有受力位置都做了加强筋处理，额定承载下框架变形量控制在0.5mm以内，保证长期运行的结构稳定性，辊筒表面可根据输送工件的特性选择包胶、镀锌、不锈钢等不同材质，适配防滑、防腐、洁净等不同生产场景的使用需求。
