U型槽式螺旋输送设备结构设计

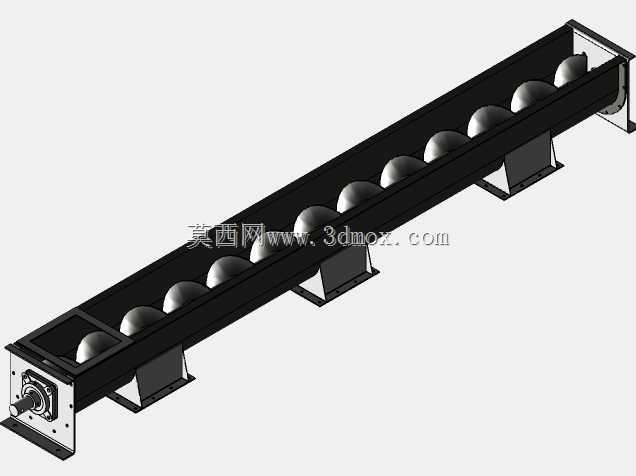

　　这款螺旋输送结构的设计，最初是针对散状颗粒、粉状物料的水平短距离输送场景做的适配，常见于粮食加工、建材拌合、化工粉料转运、污水处理站栅渣输送这类工况，相比带式输送，它在输送过程中能做到全槽体半封闭，减少粉料飞扬、细碎物料洒落的问题，对于有一定湿度的黏滞性散料，也能通过连续螺旋推送避免物料在槽内堆积架桥。从结构设计逻辑来看，整体采用长直U型槽作为物料承载主体，槽体截面的弧度和螺旋叶片的外径做了小间隙配合，单边间隙控制在3-5mm，既避免叶片旋转时刮蹭槽体内壁，也能减少间隙残留的物料堆积，降低长期运行后的卡滞风险。槽体底部等距布置的支撑脚架，是按照均布载荷做的强度校核，每个脚架的安装底板都预留了螺栓固定孔，

　　安装时需要保证整段槽体的直线度误差不超过千分之一，否则长轴运行时会出现叶片偏磨、轴承端座受力不均的问题。传动端设置在槽体的一端，采用端座法兰和槽体端面螺栓连接，端座内部集成了轴承位和轴密封结构，密封件采用填料密封加迷宫密封的组合形式，能阻挡细粉料进入轴承腔，延长轴承维护周期。槽体另一端设置的是尾端轴承座，同样做了密封处理，同时预留了轴向窜动的补偿间隙，抵消长螺旋轴在运行过程中因为温度变化产生的热胀冷缩变形。螺旋叶片采用等螺距连续满面式设计，这种叶片形式对于流动性较好的散料输送效率最高，螺距尺寸按照螺旋直径的0.8倍取值，兼顾输送效率和物料填充率，避免填充率过高导致的物料在槽内翻滚而不是向前推送。槽体顶部是敞口设计，

　　方便上游设备的落料对接，实际应用时可以根据现场工况加装盖板，实现全封闭输送，满足粉尘防爆车间的使用要求。安装边界方面，整台设备的安装需要预留端部传动侧的检修空间，至少留出相当于端座长度1.5倍的操作距离，方便后期更换密封件、检修轴承；槽体上方需要预留和上游料斗、给料设备对接的安装空间，底部支撑脚需要和预埋钢板或者钢结构支架焊接或螺栓固定，保证运行时的整体稳定性，避免长距离输送时的共振问题。设计时还考虑了不同工况的适配性，如果是输送磨琢性较强的物料，可以在U型槽内壁加装可更换的耐磨衬板，叶片边缘也可以堆焊耐磨层，延长整体使用寿命；如果是输送有一定温度的物料，可以适当放大螺旋轴和端座的间隙，选用耐高温的密封件和润滑脂。
