23英寸显示器VESA标准壁挂安装支架

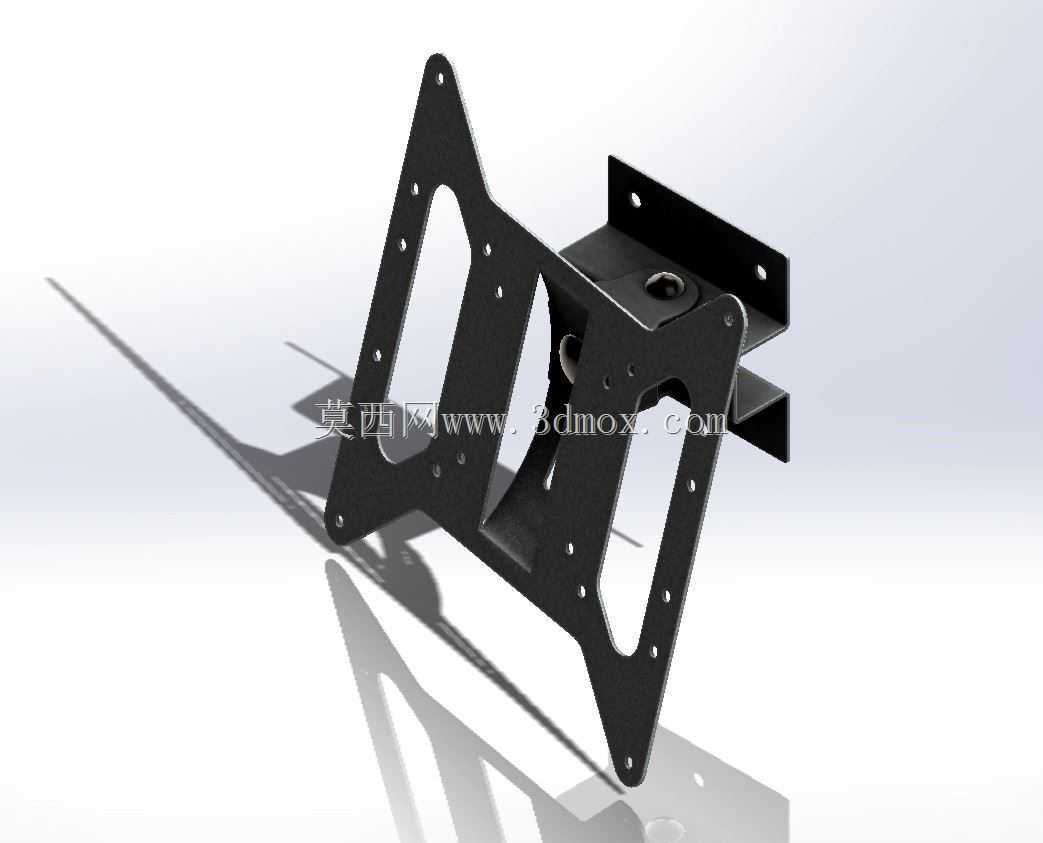

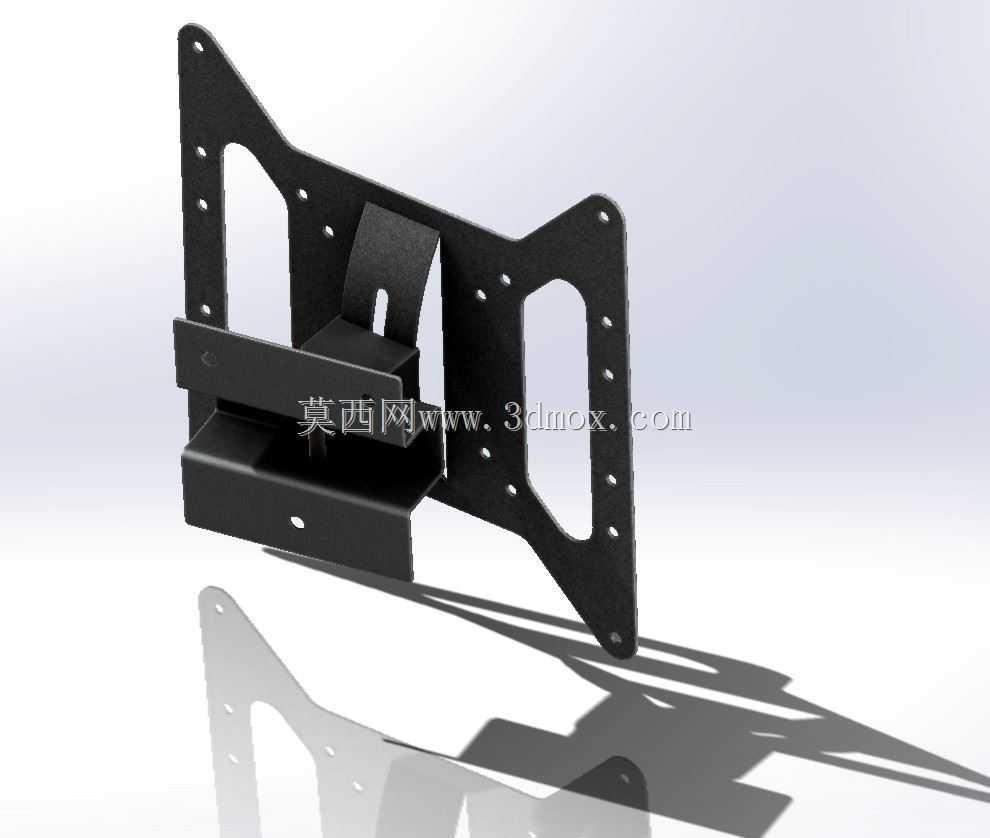

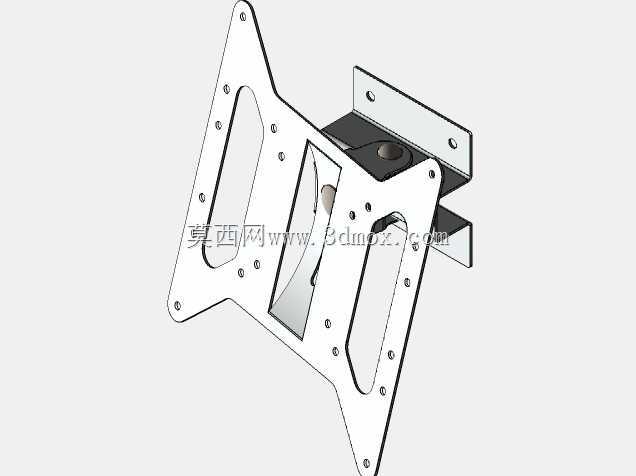

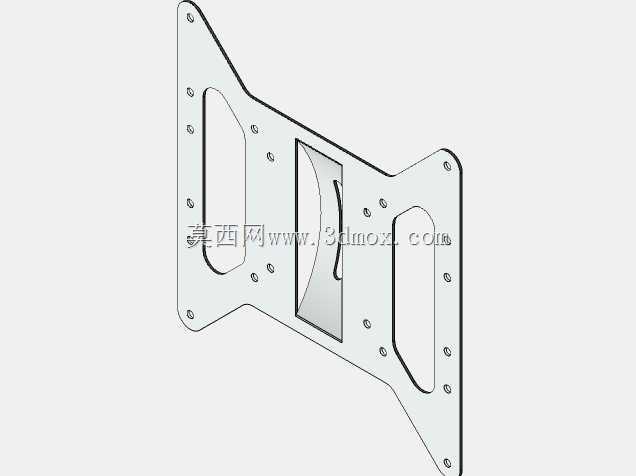

　　这款壁挂安装结构主要面向小尺寸商用显示终端的墙面固定场景，常见于工业控制工位监控点位、小型门店安防显示区、办公工位副屏挂载等实际使用环境，核心作用是将显示终端稳定固定在垂直墙面上，释放桌面操作空间，同时避免显示设备放置不当带来的磕碰、坠落风险。结构整体采用钣金弯折成型工艺，主体分为墙面固定翼板与显示设备挂载板两个核心功能部分，翼板上预留多组不同孔距的安装孔位，可适配100x100mm、200x200mm两种主流VESA安装孔距标准，能够覆盖17到23英寸区间内的常规显示屏幕安装需求，无需额外定制转接件即可完成常规屏幕的适配挂载。设计阶段充分考虑了现场安装的容错空间，墙面固定侧的长圆孔预留了水平方向的调节余量，

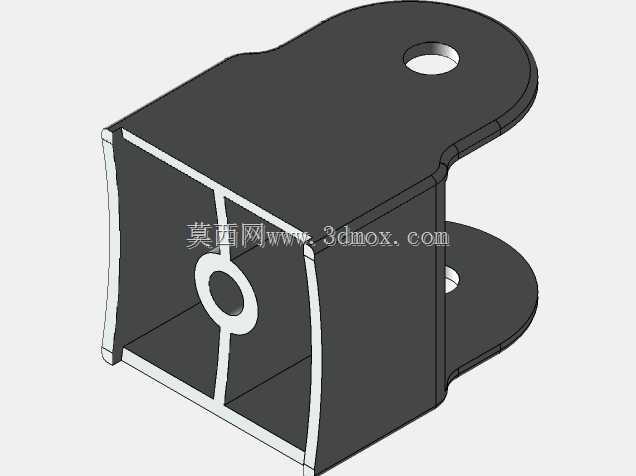

　　安装人员在墙面打孔出现小幅位置偏差时，无需重新钻孔即可调整支架水平度，降低现场施工的返工概率。挂载板与墙面固定板之间的连接结构采用搭接式设计，预留了足够的走线空间，显示设备的电源线、信号线可从支架中部的镂空区域穿过，避免线缆外露挤压造成的线材破损，同时也能让安装后的整体外观更整洁。结构上的多处镂空设计并非单纯为了减重，长条形镂空可作为安装时的对位参考，安装人员可透过镂空位置观察墙面膨胀螺栓的对位情况，降低盲装的操作难度；边角位置全部做了圆角钝化处理，避免安装过程中锋利的钣金边角划伤施工人员，也防止后期维护时剐蹭设备线材。安装边界方面，支架整体贴墙厚度控制在较小范围内，挂载屏幕后屏幕与墙面的间隙可满足常规线材的弯曲半径要求，

　　不会出现线材过度弯折导致信号传输异常的问题；承重结构经过受力校核，钣金件的弯折边做了加强翻边处理，长期挂载下不会出现结构变形、屏幕下垂偏移的问题，适配常规23英寸及以下尺寸显示设备的重量负载要求。实际安装时，先将墙面固定板通过膨胀螺栓固定在坚实墙体上，再将显示设备与挂载板通过VESA螺丝预紧，最后将挂载板卡入墙面固定板的卡槽内锁紧固定螺丝即可完成安装，整个过程无需复杂的专用工装，普通运维人员即可独立完成操作。
