实验室专用十字手柄气阀结构设计

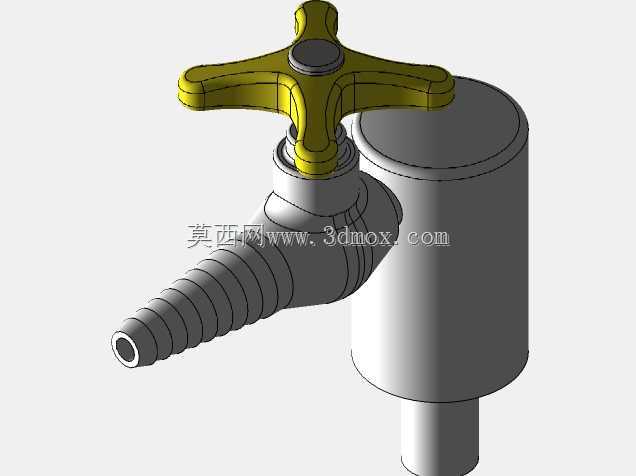

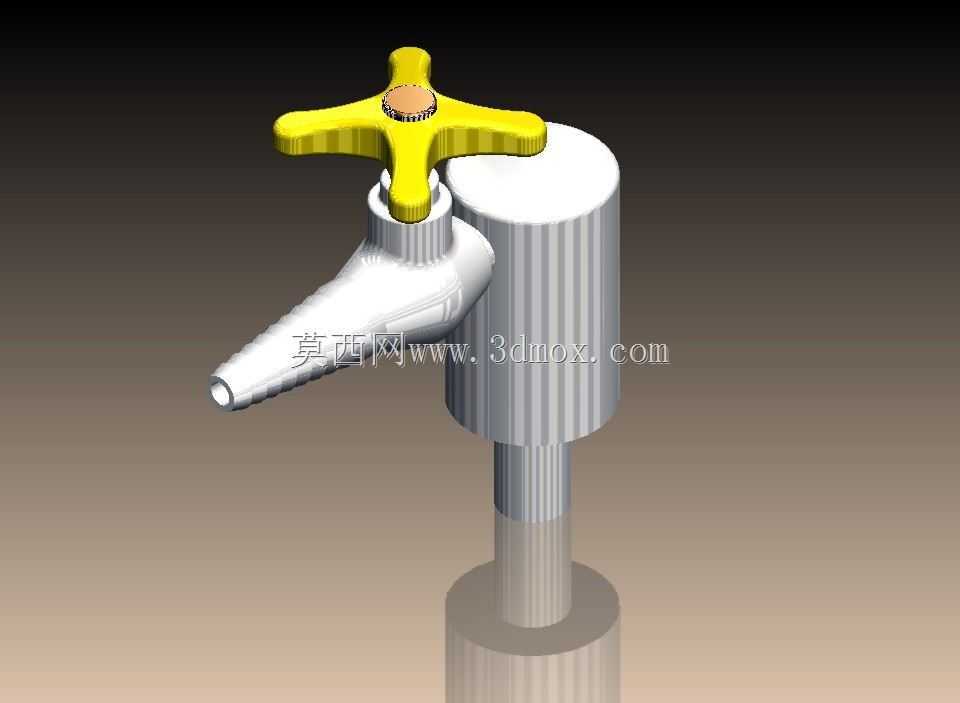

　　这款气阀主要面向实验室流体管路配套场景设计，适配实验台、通风柜、气体管路终端等位置的通断控制需求，可用于低压惰性气体、实验用气的管路开关控制，适配常规实验室硬质管路的安装对接需求。从结构设计来看，操作端采用十字形星形手柄，手柄表面做了防滑的圆弧过渡处理，四个延伸臂的长度经过人体工学测算，操作人员佩戴丁腈实验手套时也能轻松施加扭矩，无需额外工具即可完成启闭操作，手柄与阀杆的连接位置设置了限位台阶，避免长期旋转操作出现手柄松脱偏移的问题。阀身主体采用立式柱形结构，下部的连接柱做了等距直纹滚花处理，既可以在安装时增大摩擦力方便拧紧固定，也能在管路对接时提供足够的握持受力点，避免阀身跟转导致的管路密封失效。出水嘴采用锥形渐缩设计，

　　出口端做了圆弧收边，既可以直接对接软管实现气体输出，也能减少气体流出时的紊流噪音，适配实验室常用的8-12mm口径软管的插接需求。设计过程中充分考虑实验室场景的使用特性，整体结构没有多余的外露缝隙，避免实验过程中溅落的化学试剂积存造成腐蚀，所有外露转角都做了R2以上的圆角处理，不会在操作过程中划伤操作人员的手部。安装边界方面，阀身整体高度控制在120mm以内，横向最大宽度为手柄展开后的90mm，安装时仅需要在实验台面板或管路支架上预留对应直径的安装孔，下部连接段的长度适配20-30mm厚度的常规实验台面板，固定后阀身不会出现晃动偏移。密封结构采用常规的锥面密封设计，阀杆旋转过程中密封面的接触压力均匀，长期频繁启闭也不会出现气体泄漏的问题，满足实验室用气的安全要求。整体结构拆分零件数量少，后期维护时仅需要更换密封垫即可恢复性能，不需要整体更换阀体，能够降低实验室耗材的更换成本。
