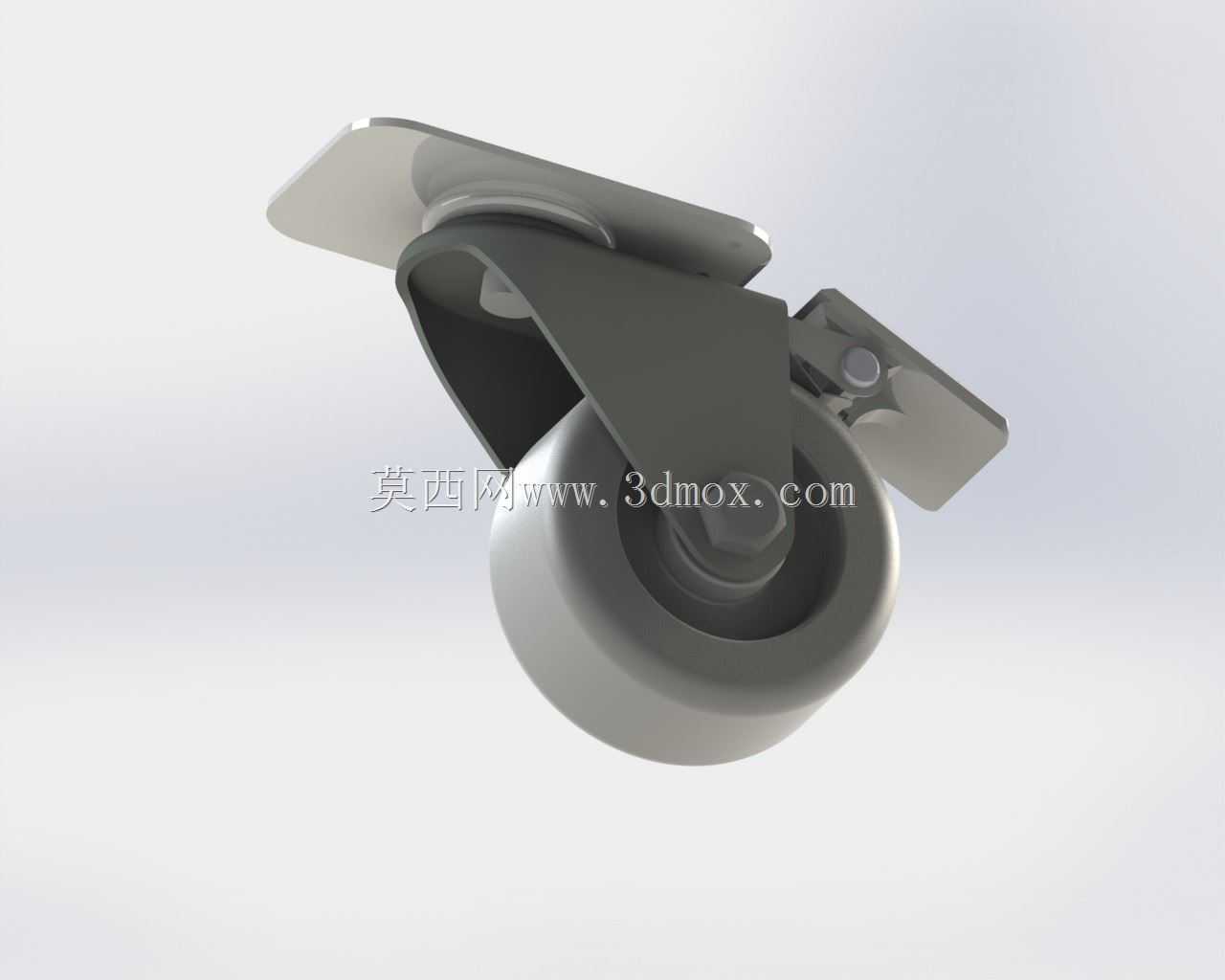

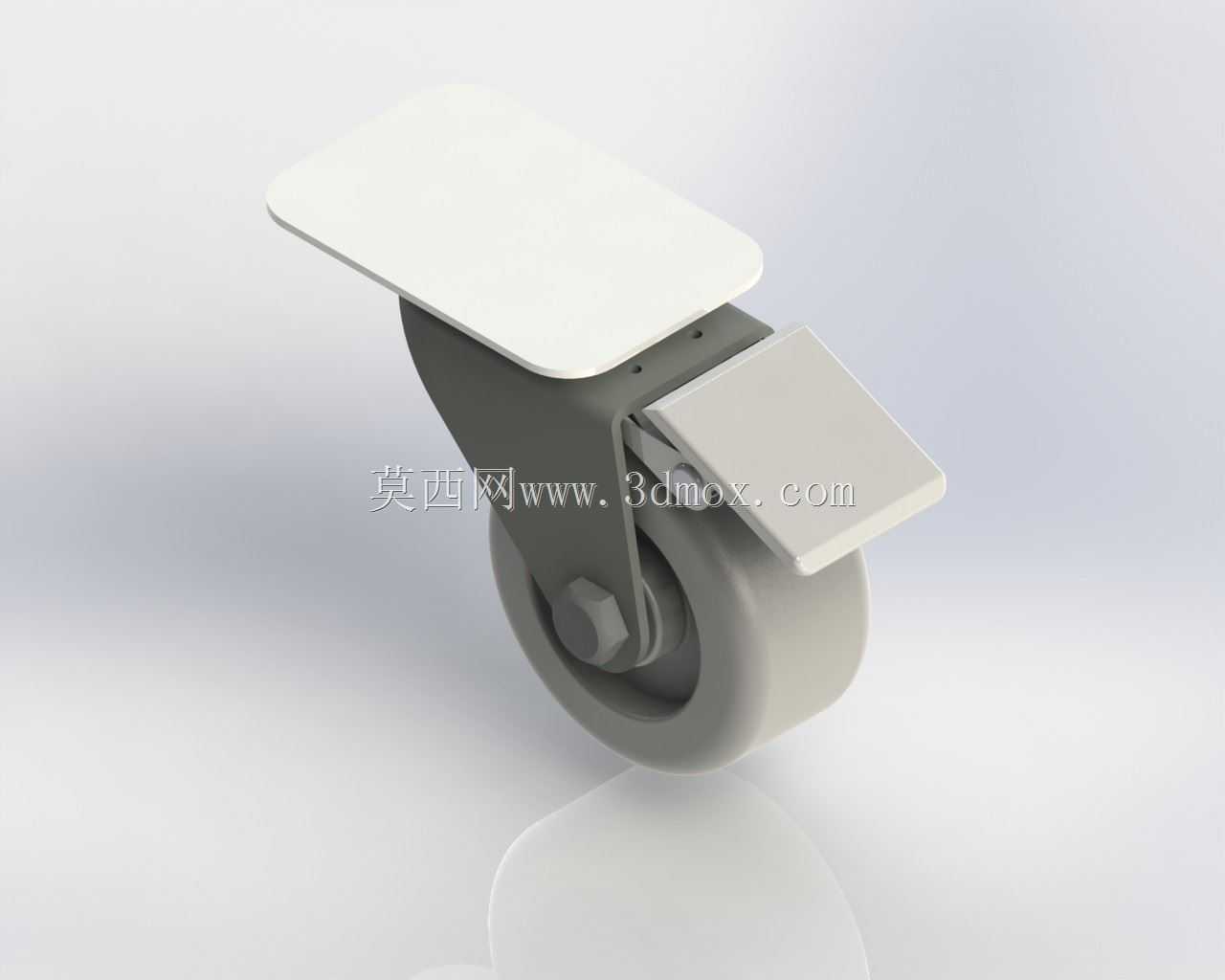

平板安装式带刹车万向脚轮结构设计

　　这款带刹车功能的万向滚动支撑部件，主要应用于需要频繁移位同时要求驻停稳定的各类移动载体场景，常见于工业设备周转车、医用护理推车、轻型仓储货架、实验室仪器台架、商用展示道具以及可移动办公家具的底部支撑环节。在实际产线运维与日常使用场景中，这类脚轮需要同时满足顺畅转向、低噪滚动、可靠驻停三个核心需求，设计过程中需要平衡承载能力、转动阻尼与安装适配性的多重关系。

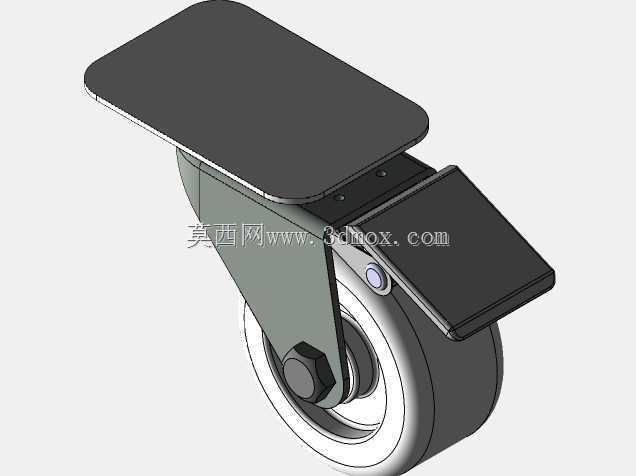

　　从结构设计逻辑来看，这款脚轮采用顶部平板安装的固定形式，安装板预留标准螺栓孔位，可直接通过螺栓与设备底部的安装梁或承载底板连接，相比杆式插入安装的脚轮，平板式安装的接触面积更大，受力分布更均匀，适配厚度1.5mm以上的钢板、实木、复合板材等多种设备底部材质，单轮额定适配承载范围覆盖50-120kg的轻型到中轻型负载场景，安装时需要注意安装面的平面度公差控制在1mm以内，避免支架受额外倾覆力矩导致转向卡滞。

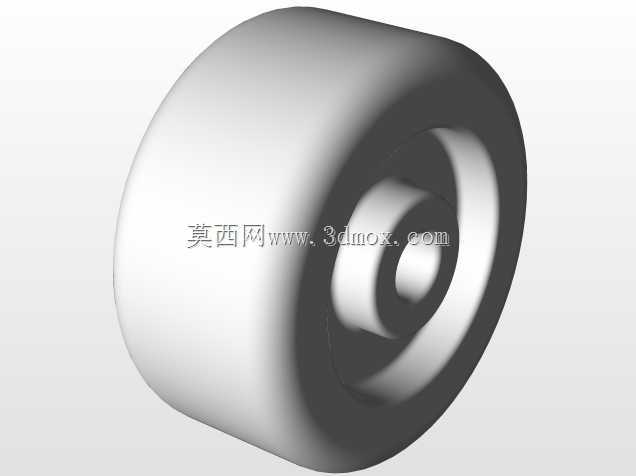

　　轮体采用单轮弧面接触设计，接触地面的轮面做了圆弧过渡处理，滚动过程中与地面的接触压强控制在合理区间，既可以在环氧地坪、瓷砖、实木地板、短毛地毯等常见室内地面顺畅滚动，也不会对地面造成压痕损伤，轮体与支架的连接采用贯通式铆钉轴结构，轴部配合间隙控制在0.1-0.2mm之间，既保证轮体转动无旷量，也避免间隙过小导致滚动阻力增大。

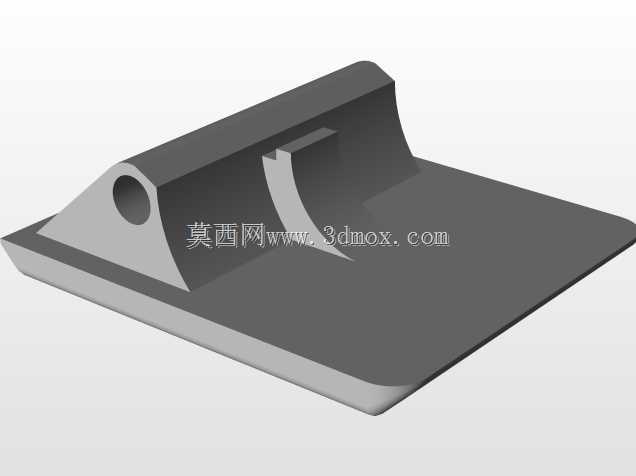

　　刹车结构采用踏板式触发设计，刹车踏板设置在脚轮侧上方，踩踏行程控制在15mm左右，踩下后通过内置的锁止块同时卡紧轮体转动面与支架转向轴承，实现轮体不转、支架不转向的双重锁止效果，驻停后可承受设备在5°倾斜坡面下不发生滑移，解锁时只需向上抬起踏板即可恢复滚动与转向功能，踏板表面做了防滑凸纹处理，穿戴劳保鞋或普通软底鞋都可以轻松触发操作，不需要额外借助工具。

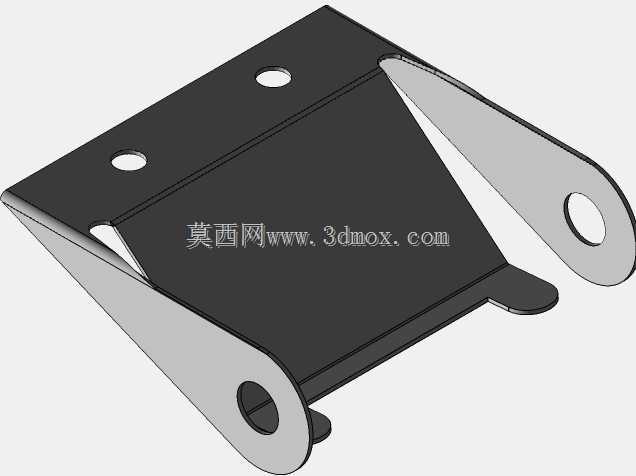

　　支架部分采用一体冲压成型的钢结构，表面做了喷塑防锈处理，转向部分采用双滚珠轴承转盘结构，转向时的阻尼均匀，在负载状态下转向力不超过15N，单人即可轻松推动满载的设备完成移位，支架的轮架部分做了圆弧包边处理，避免滚动过程中杂物卷入轮轴缝隙，也能防止移动过程中轮架剐蹭地面凸起障碍物。在三维建模过程中，所有转动配合面都预留了合理的公差间隙，安装孔位的位置度严格按照五金件通用安装标准设定，可直接导出工程图用于开模生产或配件选型适配，建模时还原了刹车结构的联动逻辑，可直接用于设备整体的运动仿真验证，检查脚轮在设备移位、转向、驻停全流程中的干涉情况。
