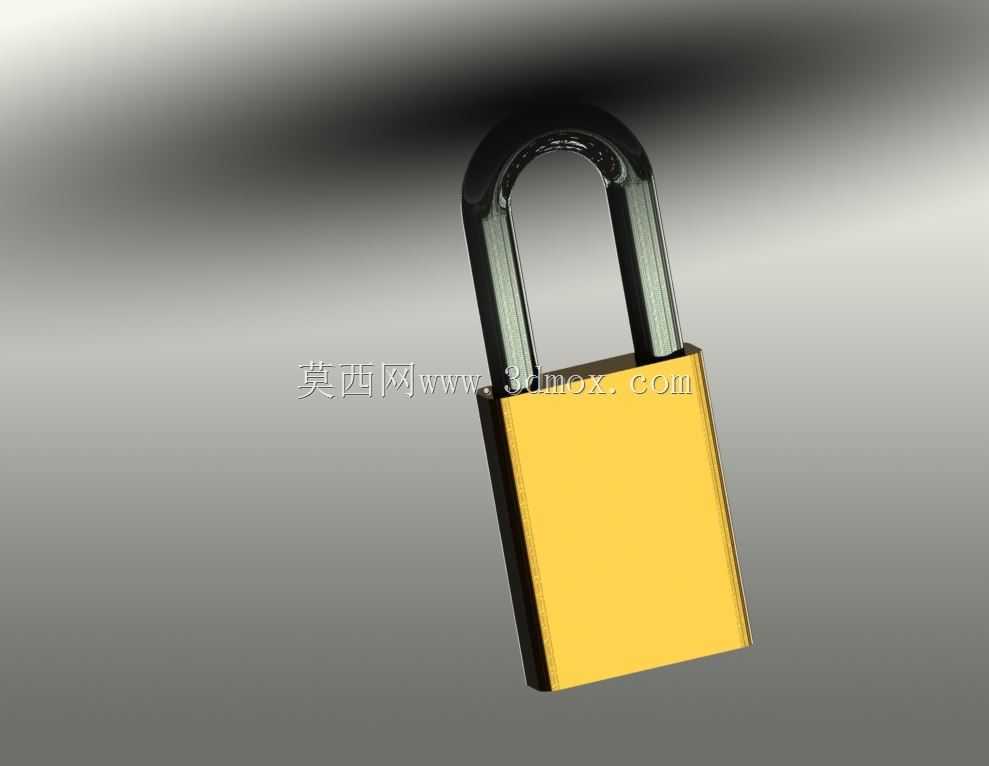

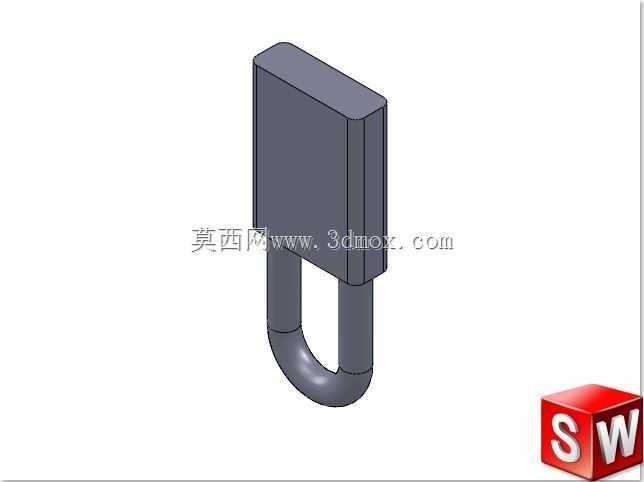

U型锁梁挂锁结构三维设计

　　日常生产生活场景里，挂锁是覆盖仓储、设备运维、户外设施防护等多场景的基础安全防护部件，这款U型梁挂锁的结构设计，完全围绕实际使用中的受力需求与操作便利性展开。从结构设计逻辑来看，锁体采用一体化方正壳体设计，壳体侧壁做了等厚加强处理，避免外力撞击时出现壳体开裂的问题，锁梁与锁体的配合位置做了内嵌式限位槽，锁梁闭合后，锁舌卡入锁梁端部的环形卡槽内，可承受径向的拉扯外力，避免暴力撬锁时锁梁从锁体中脱出。锁梁采用U型弯弧结构，弯弧位置做了圆角过渡处理，既避免尖锐棱角划伤操作人员，也能在锁梁受拉时分散应力，避免弯弧位置出现应力集中断裂的问题。在安装与使用边界上，锁体的方正外形可适配多数常规锁扣、锁鼻的安装空间，锁梁的开合角度经过合理设计，

　　既保证穿入锁扣时的操作空间充足，也不会因开合角度过大导致锁梁与锁体连接位置出现结构干涉。实际应用中，这类挂锁可适配厂区设备柜门、户外配电箱、仓储货柜、施工临时围挡等多种场景的锁闭需求，设计时充分考虑了不同场景下的操作习惯，锁体表面做了平整化处理，没有多余的凸起结构，避免在户外使用时积存雨水造成锈蚀，锁梁与锁体的配合间隙控制在极小范围内，既保证锁梁转动顺畅，也能避免灰尘、雨水进入锁体内部影响锁舌的动作可靠性。从结构细节来看，锁体内部预留了锁芯安装腔与锁舌传动腔，两个腔体之间做了分隔挡边，可避免锁芯位置的异物进入传动区域造成卡滞，锁梁的两个直段长度做了匹配设计，闭合后两个直段插入锁体的深度一致，保证锁舌卡合时受力均匀，

　　不会出现单侧卡合不牢的问题。设计过程中针对锁梁受拉、锁体受撞击的工况做了结构强化，壳体的边角位置做了小圆弧倒角，既提升了握持操作的手感，也能减少磕碰时的应力集中，整体结构没有冗余的设计部件，所有结构特征都服务于锁闭可靠性与操作便利性的核心需求，可直接用于锁具产品的结构验证、配套设备的锁具选型适配参考。
