门禁系统长条型磁力锁结构设计

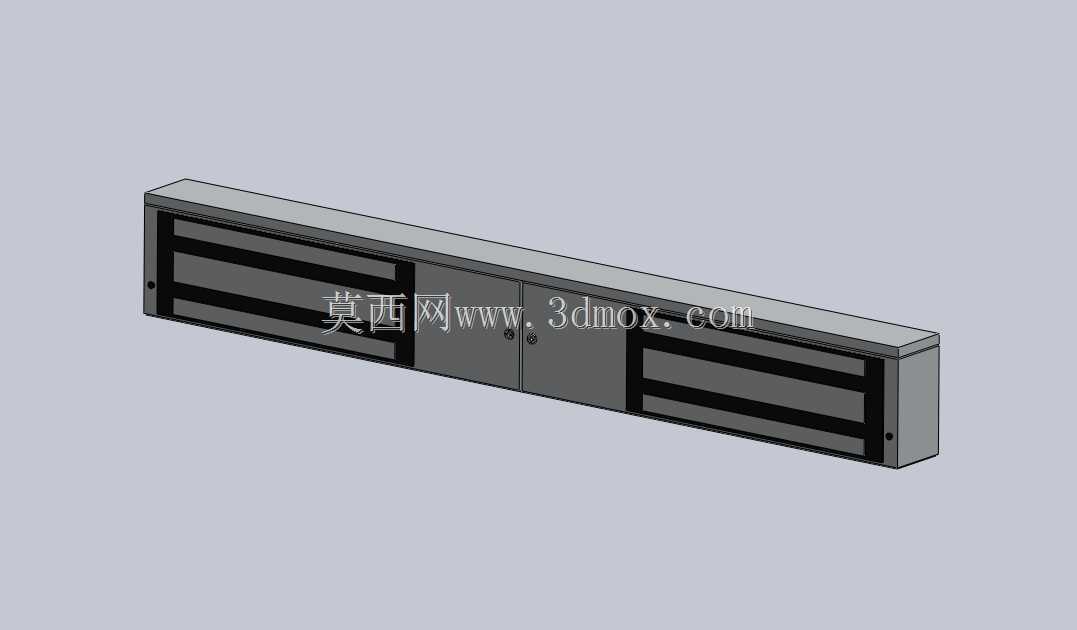

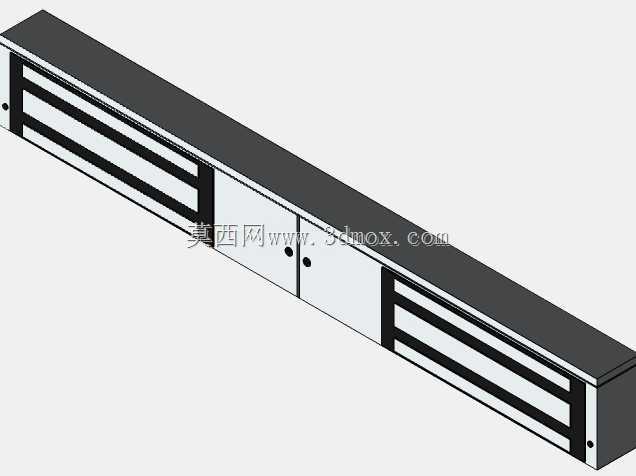

　　在出入口控制工程里，磁力锁的选型往往不是先看吸力参数，而是先核对门框安装边界。这款长条型电磁锁的主体呈扁平长方体，外壳采用金属折弯结构，正面可见多道横向加强槽，既提升壳体抗扭刚度，也为内部电磁线圈提供稳定的容纳空间。锁体两端预留安装孔位，可直接贴合门框上梁或通过配套支架进行外装、内装与玻璃门夹装。

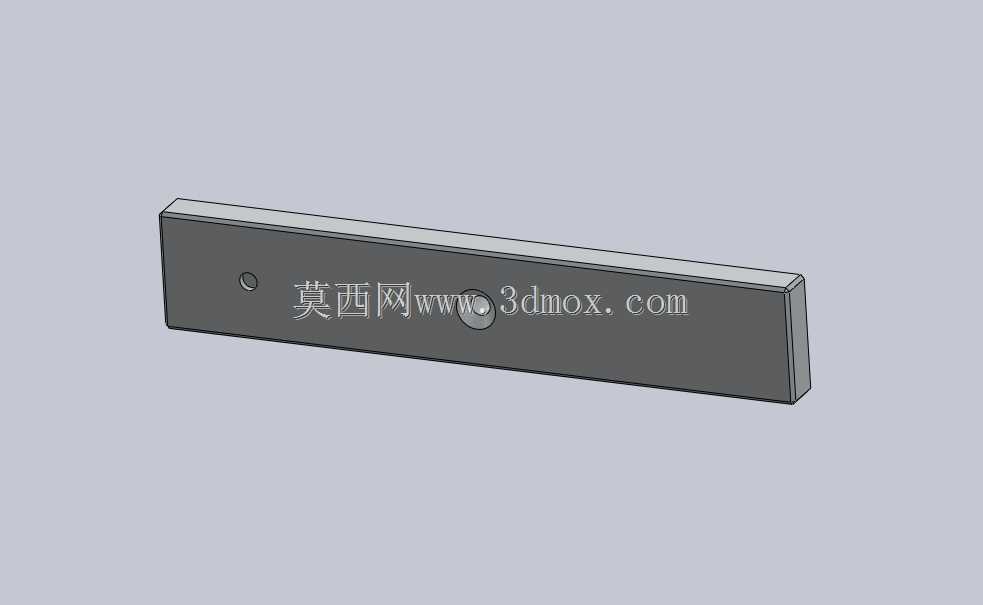

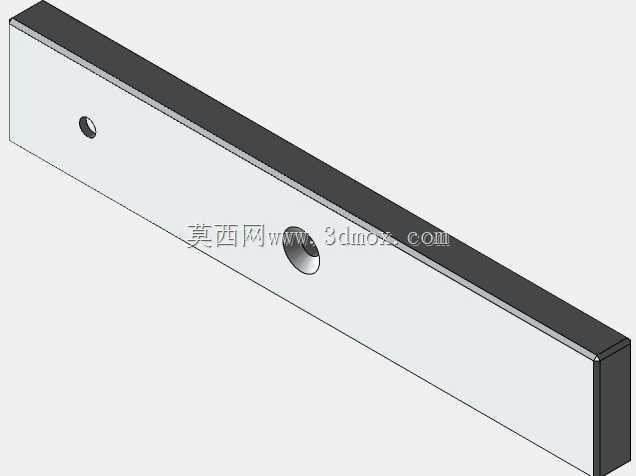

　　从实际使用场景看，这类锁体常见于办公楼通道门、机房门、洁净室门和消防联动门禁。断电时磁力消失，符合消防疏散要求；通电后锁面与吸附板贴合，依靠电磁吸力保持门体闭合。设计时需要重点考虑锁面与吸板的贴合间隙，间隙过大会明显降低保持力，因此在三维建模中应把安装面平面度、吸板浮动量以及门体下垂公差都纳入校核。

　　该模型按概念设计阶段处理，保留了总体外形、壳体分件、端部固定孔和正面结构分区，适合用于门禁方案布置、门框干涉检查和安装支架前期匹配。长条式布局有利于把电磁组件沿长度方向分布，使锁体厚度控制在较小范围内，对上梁空间狭窄的门型更友好。建模时外壳边线、螺钉位置和锁面轮廓均按工程表达习惯处理，能够直接用于装配位置确认。

　　安装边界方面，需要在门楣上方预留连续平整区域，锁体长度方向应与门扇开启方向垂直，吸附板安装在门扇对应位置，并允许少量角度补偿。若门体为金属框，要确认框体厚度足以承受螺钉拉拔力；若为玻璃门，则需配合玻璃门夹，不能直接把受力点放在玻璃上。布线侧通常位于锁体端部，三维布置时应预留线缆弯曲半径，避免门体动作时压线。

　　结构思路上，外壳不仅是防护件，也是维持线圈和锁面位置的基准件。正面横向槽位在视觉上区分功能区域，在结构上减少大面积平板的翘曲倾向。端部封板与主壳体形成封闭腔体，可降低灰尘和意外触碰对内部组件的影响。对于设备集成人员，这类模型的价值不在于展示内部电磁细节，而在于准确表达外部接口、安装孔距、锁体厚度以及与门扇、门框、支架之间的空间关系。

　　在门禁系统整体校核中，还需结合门宽、门重、人员通行频率和逃生规范判断锁型。长条磁力锁适合单向或双向平开门，不适合直接用于平移门而不改变安装方向。若现场存在门框包边、吊顶过低或闭门器干涉，可在模型中提前调整锁体高度和支架形式，减少现场返工。通过该三维结构，设计人员能够在方案阶段完成门区装配模拟，确认锁体不与门机、感应器、指示灯和消防按钮冲突，从而提高施工图与物料清单的一致性。
