智能电控门锁内部传动结构设计

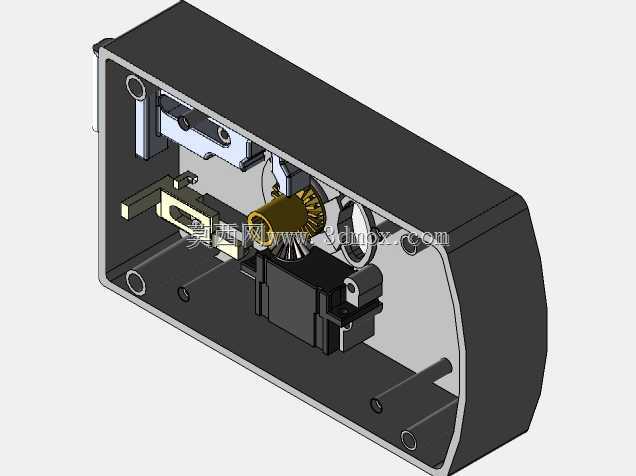

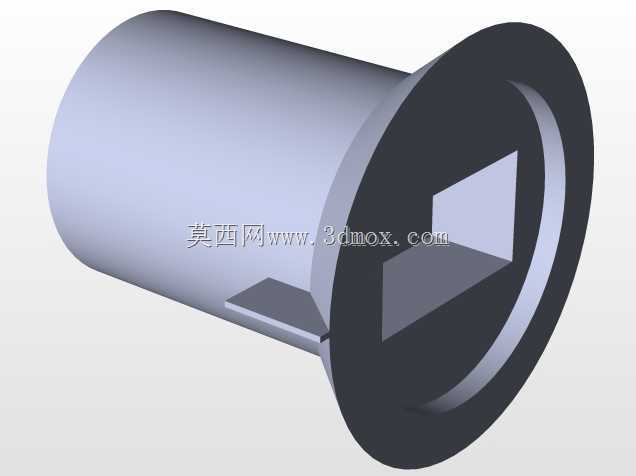

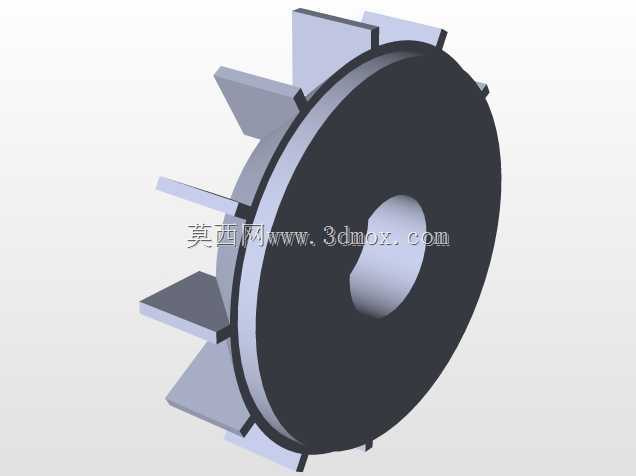

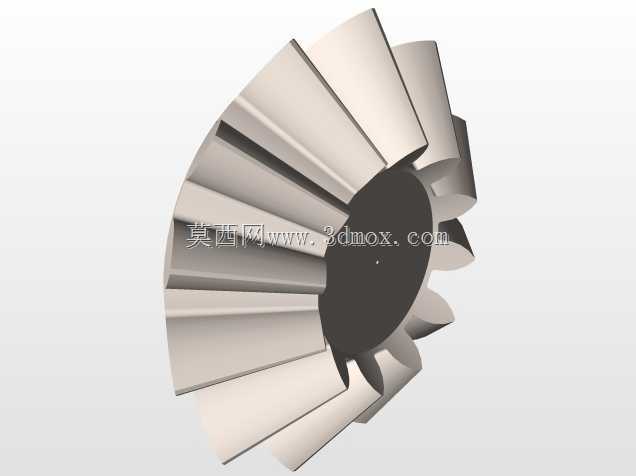

　　这款电控锁体的内部结构设计，核心围绕门禁场景下的可靠锁止与快速响应需求展开，日常应用覆盖办公区域门禁、家用智能入户门、储物柜权限管控等多个场景，核心作用是通过电信号驱动完成锁舌的伸缩动作，实现受控的启闭功能，替代传统机械锁的手动解锁流程，适配各类智能门禁系统的联动需求。从结构设计逻辑来看，整套传动链采用舵机作为动力输出源，舵机输出轴连接小模数锥齿轮组，将舵机的旋转动力换向传递至锁舌驱动曲柄，曲柄带动锁舌滑块沿壳体内部的导向槽做直线往复运动，完成锁舌的伸出与收回动作。锥齿轮传动的设计，一方面可以在紧凑的壳体内完成动力传输方向的90度转换，充分利用锁体内部的狭长空间，避免动力组件沿锁舌运动方向排布导致锁体厚度过大；

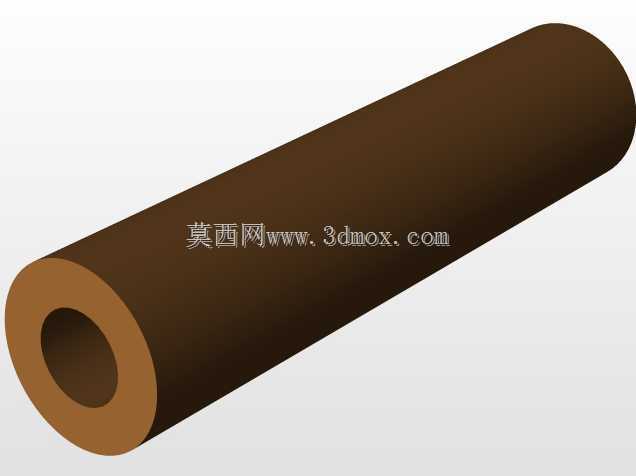

　　另一方面锥齿轮的传动啮合间隙经过适配调整，既保证传动过程无卡滞，也能减少长期往复动作带来的回程误差，避免锁舌到位后出现虚位松动的问题。锁体外壳采用弯折成型的金属壳体作为承载基体，壳体内壁预留了多个带安装孔的定位柱，分别用于固定舵机安装座、齿轮支撑轴、锁舌导向座，所有内部组件都通过定位柱实现精准限位，不需要额外增加粘接或者焊接工序，装配时可以按顺序依次将各组件卡入对应定位位置，大幅提升装配效率。锁体的外形采用一端圆弧过渡的长条形结构，适配常规门体侧边的安装开槽尺寸，壳体侧边预留的安装固定孔位，匹配市面主流入户门、门禁柜的安装孔距标准，不需要对门体进行二次扩孔改造就能直接替换原有传统机械锁体。锁舌部分采用斜面导向设计，

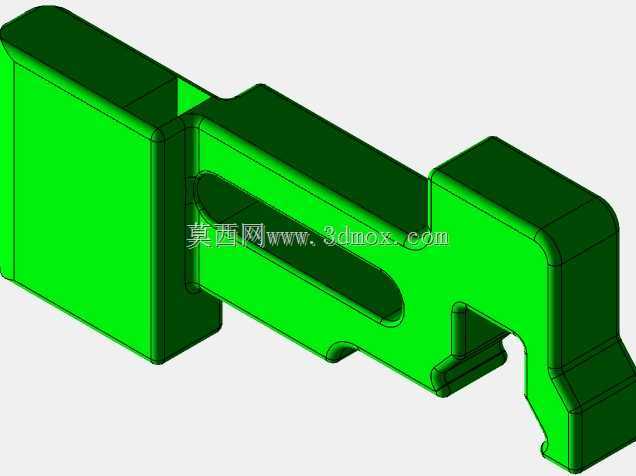

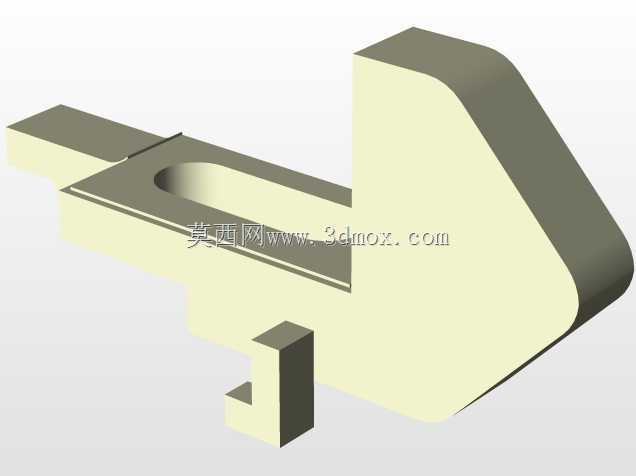

　　关门时锁舌接触门框挡片会在斜面分力作用下自动回缩，到位后自动弹出完成锁止，即使电控系统临时断电，也能通过机械结构实现关门自动落锁，不会出现门体虚掩未锁的安全隐患。内部的锁舌滑块上设置有限位凸台，对应壳体内的两个限位挡点，分别对应锁舌完全伸出、完全收回的两个极限位置，避免舵机过转导致齿轮崩齿或者锁舌脱出导向槽。整套结构的运动部件之间都预留了合理的配合间隙，导向槽内壁做了顺滑处理，减少往复运动过程中的摩擦阻力，既可以降低舵机的负载扭矩要求，也能减少长期使用的磨损量，提升锁体的整体使用寿命。在安装边界上，锁体整体厚度控制在常规门体厚度的适配范围内，安装后不会突出门体内外表面，走线孔预留位置靠近舵机接线端，方便连接外部门禁控制板的供电与信号线路，不需要在锁体内部额外预留走线空间。
