方丹FW7000牵引鞍座连接结构

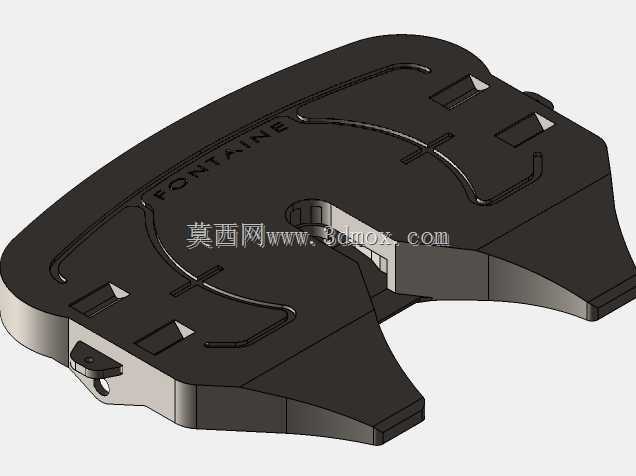

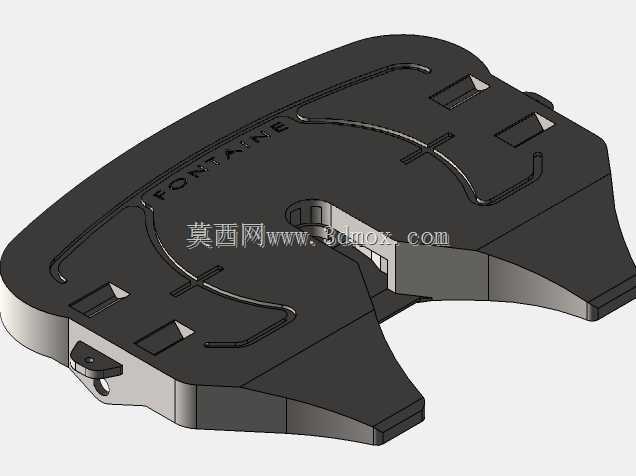

　　该结构对应重型半挂车辆与牵引车之间的核心连接部件，建模重点还原了FW系列7000型牵引鞍座的承载底板、导向翼面、锁止区域及安装边界。在实际运输场景中，这类部件安装在牵引车车架上方，承担半挂车前部载荷，并通过中心锁销与挂车牵引销配合，实现车辆之间的机械连接与转向随动。模型呈现的主体为近似马蹄形的鞍座板，两侧张开的导向面用于在挂接过程中引导牵引销进入中心锁止区，即使车辆对位存在一定偏差，也能通过斜面完成导入，降低场站接驳时的操作难度。

　　从结构形态看，鞍座上表面并非简单平板，而是带有连续曲面和局部凹槽。曲面区域用于匹配半挂车磨盘的接触运动，保证车辆转弯、上下坡及颠簸路面行驶时，挂车能够围绕牵引销稳定摆动；凹槽与加强筋则兼顾减重和刚度分配，使载荷能够从中心锁止区向两侧底板及车架安装面扩散。模型中可见多处矩形凹腔和凸台，这些特征对应实际铸件或焊接件上的加强结构、润滑脂留存区域以及附件安装位置，并非单纯装饰造型。

　　设计这类牵引连接结构时，首先要约束的是中心高度、鞍座板有效半径和两侧翼面开度。中心高度决定半挂车前部承载面高度，直接影响列车姿态、轮胎载荷分配以及通过性；鞍座板半径影响挂车摆动时的接触稳定性，半径过小会造成局部应力集中，过大则会增加重量和占用空间；两翼开度则与挂接导向范围相关，需要在车架宽度限制内尽可能提高容错能力。模型所体现的轮廓边界，可用于检查鞍座与车架纵梁、横梁、气路接头和电气接口之间的间隙，避免转向或俯仰时发生干涉。

　　锁止区域位于鞍座中部，虽然内部锁钩、耐磨件和释放机构在外观模型中未完全展开，但开口位置、周边加厚区和安装孔位已经给出了明确的装配参考。工程上，该区域需要承受起步、制动、倒车和侧向冲击产生的复杂载荷，因此周边通常采用更高强度的材料或局部加厚处理。鞍座底板的平直段用于贴合车架上平面，孔位布局则决定与车架的连接方式；在改装或整车总布置时，这些边界可直接用于校核螺栓分布、加强板尺寸以及与备胎、蓄电池架等周边部件的位置关系。

　　该模型适合用于商用车底盘总布置、挂车连接系统校核、维修教学展示以及结构方案沟通。通过三维实体观察，可以更直观地理解牵引鞍座如何在承载、导向、锁止和摆动之间取得平衡，也能在选型阶段提前判断安装空间、维护接近性和挂接适配性。
