商用暖通空调一体化机组结构设计

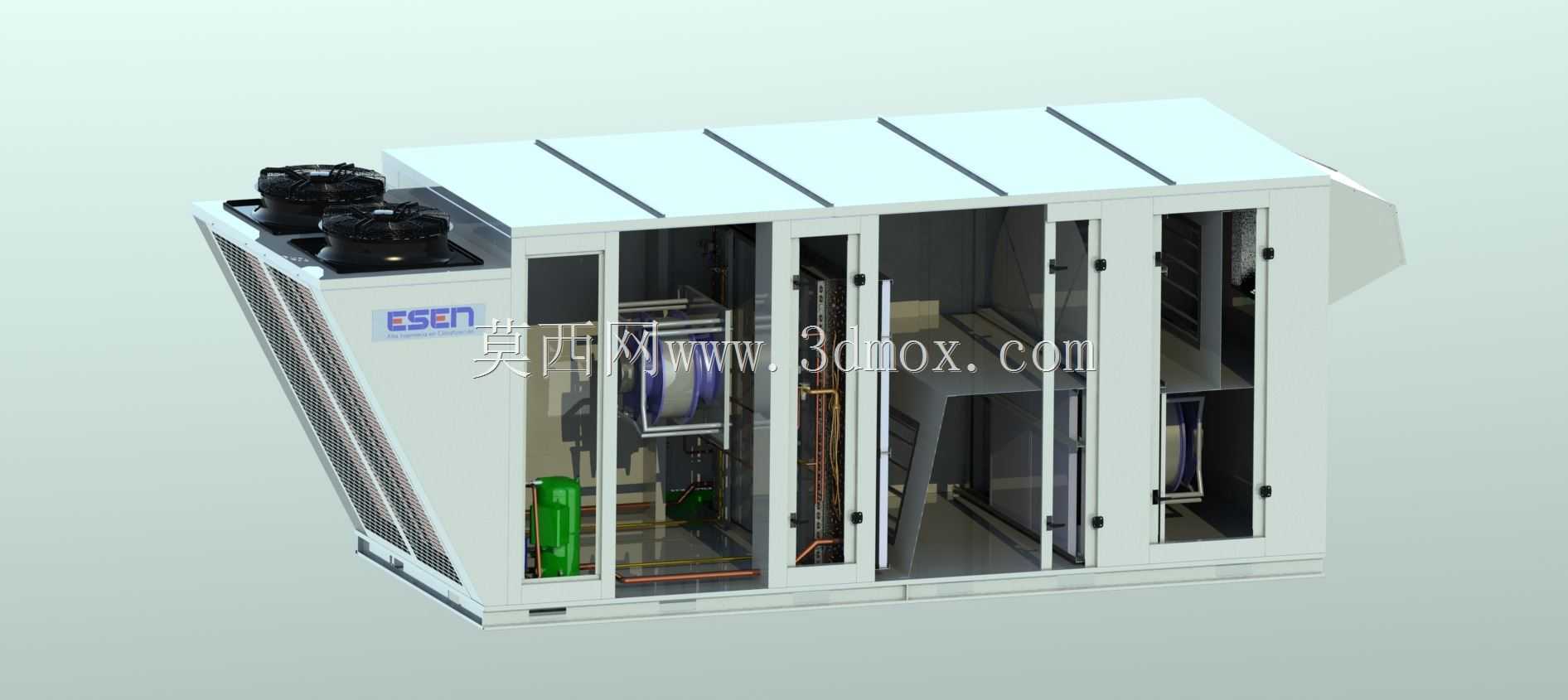

　　该套三维结构完整还原了一体式商用暖通空调机组的内部管路、框架与检修布局，建模时优先考虑了屋面设备吊装、现场就位与后期运维的实际边界。机组采用箱体式集成设计，顶部预留轴流风机安装位，侧面设置大面积进风格栅，内部按功能划分为压缩冷凝段、空气处理段与电气控制段，各段之间通过可拆卸隔板分隔，既保证气流组织顺畅，也方便分段检修。从工程应用角度看，这类设备多用于商场、写字楼、工业厂房的集中空气调节，可直接安装于屋面或室外设备平台，无需单独设置冷冻机房。设计阶段需重点核对外形长宽高与吊装孔位，确保运输路径能通过门洞、电梯或吊装半径限制；底座通常采用槽钢焊接框架，下方配置减震垫，以阻断压缩机运行产生的振动向建筑结构传递。内部管路布置遵循“短、直、

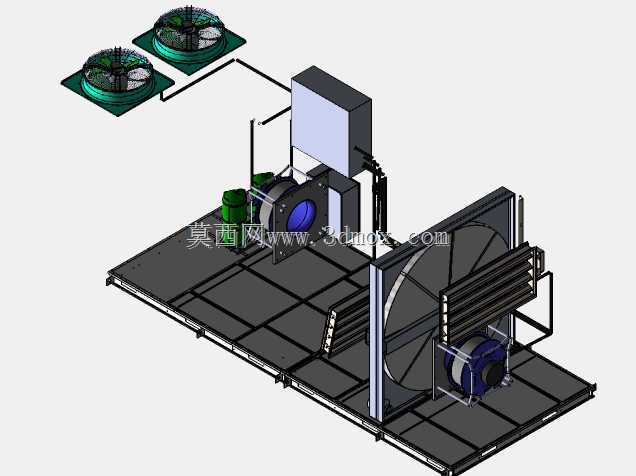

　　少弯头”原则，吸排气管、液管均预留检修阀与压力表接口，储液罐、气液分离器、干燥过滤器等辅件集中布置在便于操作的一侧，避免后期维护时拆卸过多钣金。箱体面板采用双层保温结构，中间填充橡塑保温材料，可降低冷桥效应与运行凝露风险；门板四周加装密封胶条，检修门配置压紧式门锁，保证负压段不漏风。气流组织上，室外空气经回风混合后进入过滤段，再通过表冷器降温除湿，由离心风机送入送风管道；冷凝侧则依靠顶部风机驱动空气横向掠过翅片换热器，完成热量排放。三维建模过程中，所有钣金折弯、螺栓连接、铜管走向均按实际装配关系搭建，可直接用于干涉检查、安装模拟与备件测绘。对于结构工程师而言，该模型可作为同类风冷热泵、屋顶式空调机组的布局参考；对设备选型人员来说，可直观判断检修空间、接管方向与基础尺寸是否匹配现场条件。
