手动薄板折弯工装结构设计方案

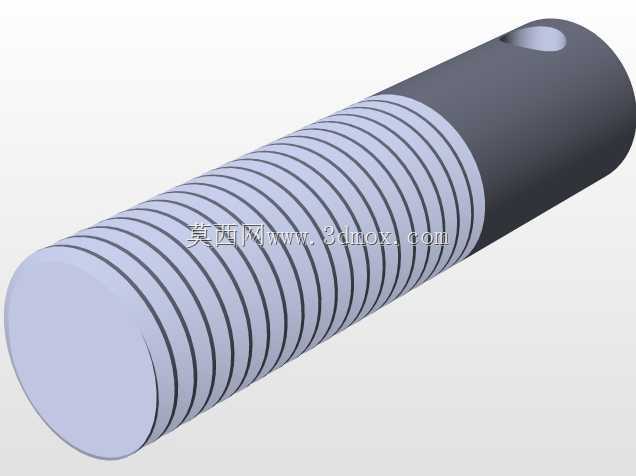

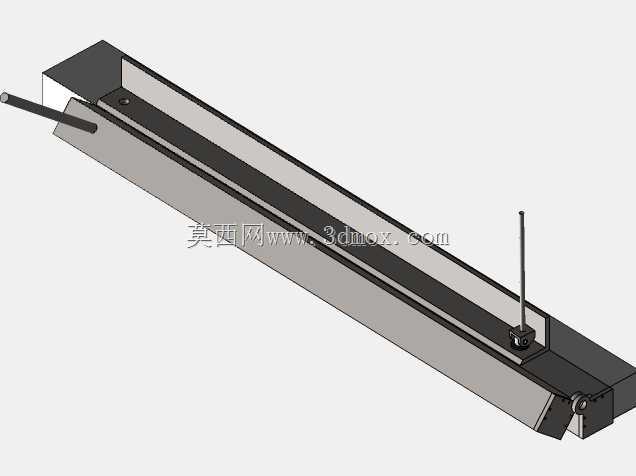

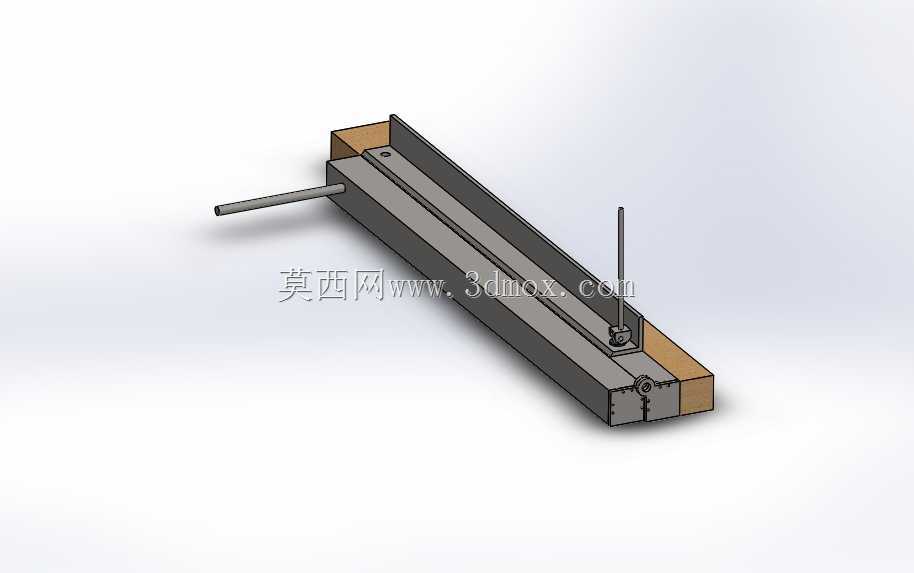

　　在小型钣金维修、五金作坊及实训教学场景中，大吨位数控折弯机往往存在占地大、调试周期长、小批量加工成本高的痛点，这款手动薄板弯曲工装恰好填补了该类场景的设备空白。整机采用长条形卧式布局，主体为厚重的钢制焊接基座，基座顶面加工出高精度定位基准面，作为薄板放置的承载平台；基座一侧设置可翻转的压梁结构，通过端部的手动杠杆机构驱动压梁下压，将待加工薄板牢牢压紧在基座台面上，避免折弯过程中板材出现滑移、起皱。基座另一端配置可调节角度的折弯翻板，翻板与基座铰接，操作人员扳动伸出机身的长操作杆，即可带动翻板绕铰接轴转动，对探出基座边缘的薄板施加均匀弯矩，完成指定角度的折弯作业。从结构设计逻辑来看，该设备优先保证了压紧力与折弯力的力矩传递效率：

　　长操作杆利用杠杆原理放大输入力，操作人员无需借助外部动力源，仅靠人力即可完成0.5至2毫米厚度普通钢板的折弯成型；基座两端设置木质限位挡块，既可以限制翻板的最大开合角度，也能作为板材定位的辅助基准，适配不同折弯边长度的加工需求。机身中部设置的垂直定位杆可沿基座长度方向滑动并锁止，用于快速定位板材的折弯线位置，重复定位精度可满足常规钣金件的加工要求。安装边界方面，整机长度适配常规两米以内薄板的折弯需求，宽度与高度均控制在单人可操作的范围内，无需额外浇筑地基，直接放置在平整的车间工作台或地面上即可投入使用，设备自重提供的抗倾覆力矩足以抵消折弯操作时的反向作用力。该设备可广泛应用于配电箱外壳加工、通风管道咬边、五金支架折弯、

　　装饰金属条成型等场景，尤其适合多品种、小批量的柔性加工任务。其开放式的长台面设计支持沿长度方向连续分段折弯，可加工盒型、槽型、多折边等复杂钣金截面；铰接部位采用耐磨销轴连接，长期使用后仅需更换销轴即可恢复装配精度，维护成本极低。结构建模时需重点校核基座的刚性，避免压紧与折弯过程中基座出现挠曲变形，影响折弯角度的一致性；同时需验算杠杆机构的力臂比例，确保人力操作时的输出力既能满足折弯需求，又不会因力臂过长导致操作行程过大。
