立式长悬臂旋转支撑作业臂结构设计

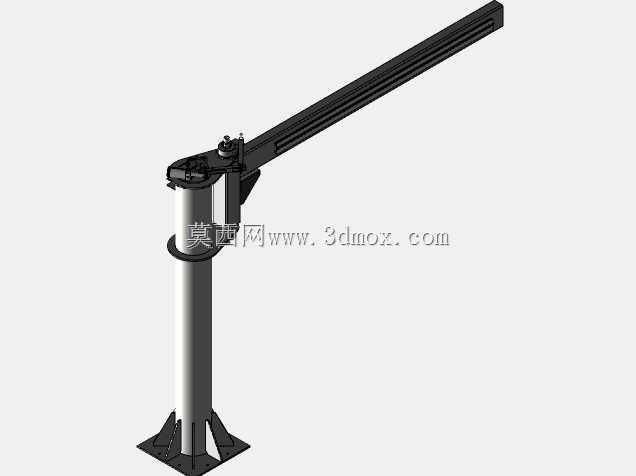

　　这款立式长悬臂结构，核心适配工位旁的定点辅助作业场景，常见于装配线旁的工具挂载、检测工位的传感器搭载、小型作业终端的支撑定位，区别于大负载工业机械手，它主打轻载长行程的水平覆盖需求，不需要复杂的多轴联动控制，靠手动调整即可完成作业范围内的任意位置定位，结构简单可靠，维护成本极低，适合中小批量生产的车间做工位改造使用。从结构设计逻辑来看，底部采用三角筋加强的法兰安装座，通过膨胀螺栓或者地脚螺栓直接固定在混凝土地面，安装时需要保证底座法兰的水平度误差控制在每米0.1mm以内，避免立柱倾斜导致悬臂转动卡滞，立柱主体采用空心圆管结构，内部预留走线空间，可以给悬臂上搭载的电动工具、检测传感器布置线缆，避免线缆外露剐蹭，立柱上部设置旋转轴座，

　　内置耐磨衬套，不需要额外添加润滑脂即可保证长期转动顺畅，旋转阻尼可以通过轴端的锁紧螺母调整，既可以让悬臂停在任意调整位置，也不会因为阻尼过大导致操作费力。悬臂部分采用截面为矩形的空心型材制作，长度方向预留通长的T型槽或者安装孔位，方便用户根据实际需求挂载不同的作业部件，比如气动螺丝刀的平衡器、视觉检测的相机支架、小型焊枪的固定座，甚至是工位照明灯具都可以直接在悬臂上固定，不需要额外打孔改造。悬臂和旋转座的连接位置设置加强筋，避免长悬臂满载时出现端部下挠，经过结构校核，当悬臂端部挂载5kg负载时，端部下挠量不超过2mm，完全满足常规轻载作业的精度要求。安装边界方面，立柱总高度适配常规站立作业的工位高度，

　　底部安装座的占地尺寸不超过400mm见方，不会占用过多车间地面空间，悬臂最大水平伸展长度可以覆盖以立柱为中心、长度为半径的半圆作业区域，相比固定的工作台支架，它可以在不需要作业时将悬臂转到工位侧边，不影响工件的上下料和人员通行，特别适合空间紧凑的装配工位、检测工位使用。设计时特意简化了零件数量，整个结构的加工件不超过15个，大部分采用标准型材切割焊接制作，加工难度低，普通的机加工车间即可完成生产制作，不需要高精度的加工中心，制造成本可控，用户拿到三维模型后可以根据自己的工位实际高度、需要覆盖的作业半径调整悬臂长度和立柱高度，参数化的结构特征修改起来十分方便，不需要重新绘制整体结构。
