影视道具类长柄刺击器械三维结构设计

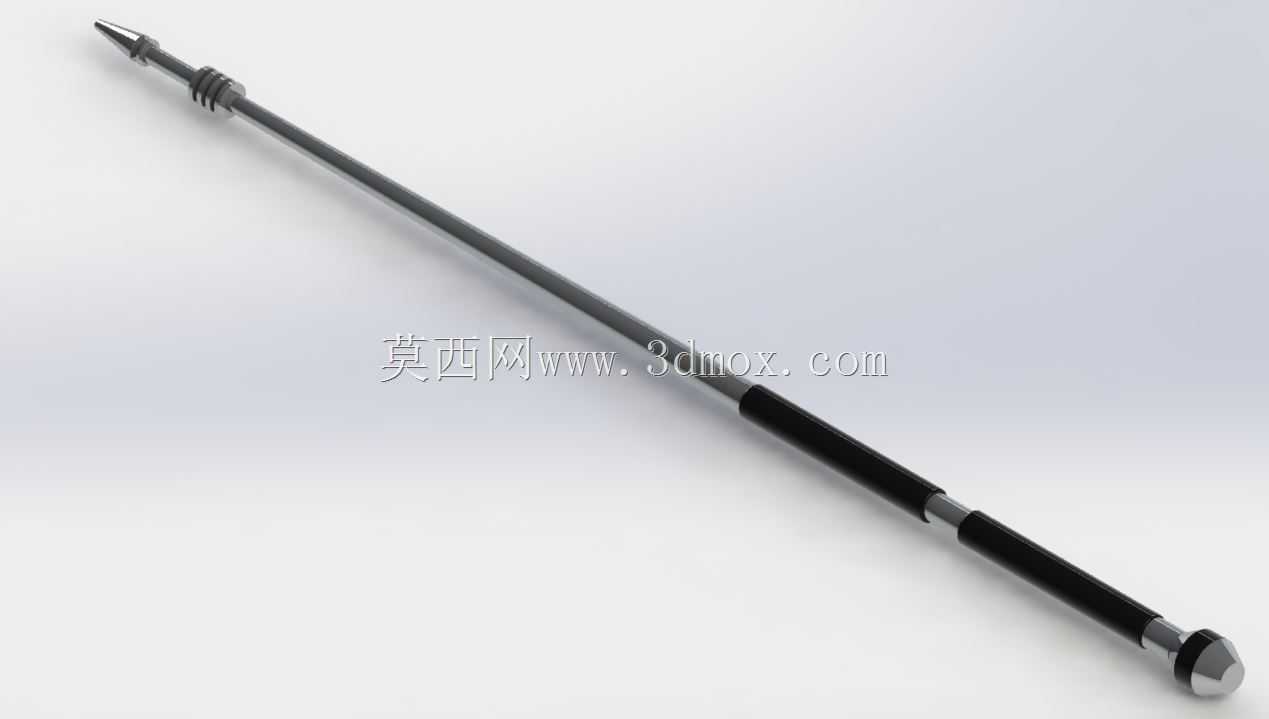

　　该长杆类器械结构设计，最初面向影视道具实体复刻与文创衍生品开发场景，可适配主题展馆展陈、cosplay道具制作、IP周边手办开发等多类落地需求，结构设计阶段充分兼顾了展示还原度与实体加工的工艺可行性。从功能特性来看，整体采用分段式同轴结构布局，最前端为锥形尖部构件，锥面做了平滑过渡处理，尖部后端设置有环形限位凸台，可避免装配时出现轴向窜动；紧邻尖部的杆段设置有几圈环形凹槽结构，既可以还原道具的外观细节，也能在实体制作时作为分段粘接的定位基准，降低装配对位难度。杆身主体采用细长等径圆杆设计，长径比控制在合理区间，建模时做了同轴度约束，避免细长杆段出现渲染或3D打印时的形变问题；杆身中后段设置两处黑色握持段，

　　握持段表面做了防滑纹理的结构预留，两处握持段之间保留金属质感的光杆段，符合实际使用时的双手握持发力逻辑，握持段与金属杆段的衔接处做了微小的轴肩过渡，既可以固定握持套的轴向位置，也能避免尖锐棱边带来的安全隐患。尾端采用平端封盖结构，封盖直径略大于杆身直径，可在道具竖直放置时起到支撑作用，同时平衡整杆的前后重量分布，避免出现头重脚轻的问题。设计过程中优先考虑了不同加工工艺的适配性，若采用金属机加工方案，所有杆段均设置了统一的装夹基准面，分段加工后可通过螺纹连接或过盈配合完成组装，同轴度公差可控制在0.1mm以内；若采用3D打印制作，所有悬空结构均添加了最小支撑角度的设计优化，减少后期支撑去除的工作量，同时将壁厚控制在1.5mm以上，

　　保证打印成品的结构强度。安装边界方面，整杆的最大径向尺寸出现在尾端封盖位置，所有突出结构均做了R0.5以上的圆角处理，无尖锐外凸的易伤人结构；轴向尺寸可根据实际使用需求做等比例缩放，缩放时所有关联特征均做了参数化关联，不会出现特征变形或错位的问题。杆身的分段位置均避开了受力集中区域，双手握持段的位置按照人体工程学做了间距调整，符合普通人双手持握时的臂展范围，长时间握持也不会出现手腕受力别扭的问题。
