工业用直线液压缸结构三维数模

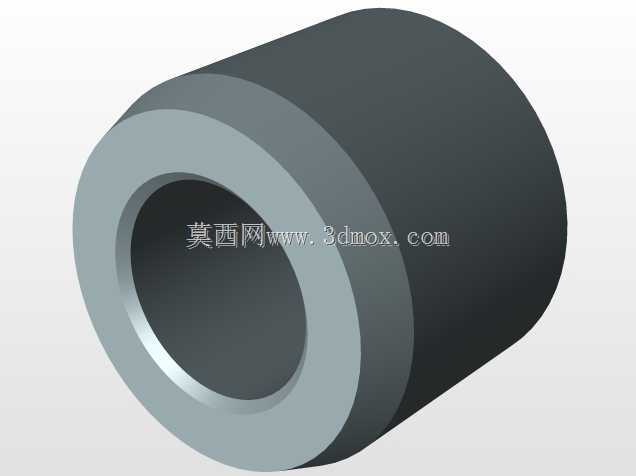

　　在各类工业液压系统的搭建与设备改造场景中，液压缸作为将液压能转换为直线往复机械能的核心执行部件，其三维结构的精准建模直接影响后续管路布局、安装干涉校验以及整体设备的动作可靠性。这款液压缸数模还原了常规单杆双作用液压缸的完整结构，包含缸筒、活塞杆、前后端盖、密封组件安装位、进出油口接口、导向套以及端部安装连接结构，建模过程中严格遵循液压元件的常规设计逻辑，缸筒内壁与活塞的配合间隙、活塞杆伸出端的防尘密封槽尺寸、导向套的长度取值都参考了通用工业油缸的设计规范，能够满足常规中低压液压系统的选型参考与结构校核需求。从实际应用场景来看，这类结构的液压缸广泛适配机床进给机构、工程机械工作装置、自动化生产线的推料工位、重型设备的顶升夹紧机构，

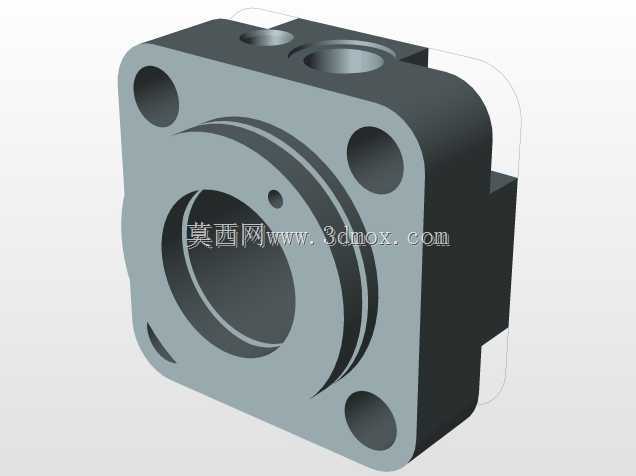

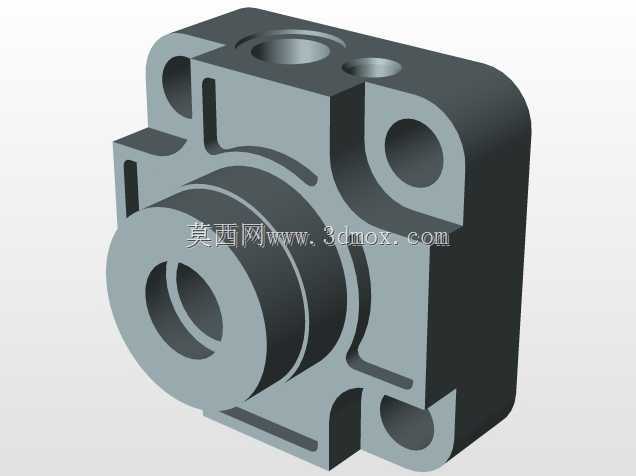

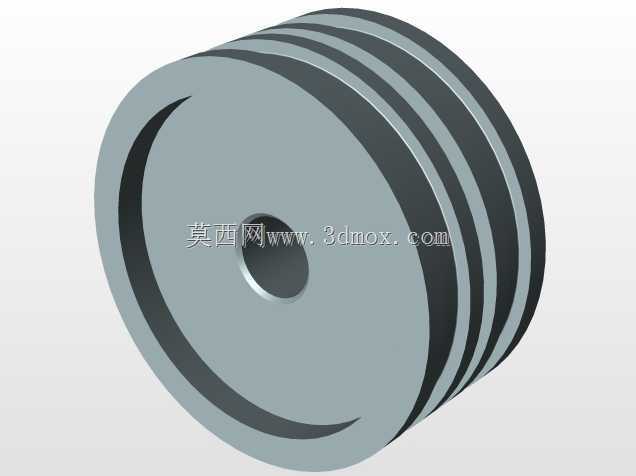

　　不同工况下可通过调整安装方式来适配设备布局，数模中预留的端部法兰安装位、耳环铰接位都做了结构还原，设计人员在做整机布局时，可以直接调用该数模核对安装边界：缸体的外径尺寸决定了安装空间的径向预留量，活塞杆的全伸全缩行程对应设备的动作行程范围，进出油口的位置与接口尺寸直接影响液压管路的排布走向，避免后续布管时出现与周边结构件的干涉问题。建模时针对密封结构的安装槽位做了细节还原，包括活塞处的动密封槽、活塞杆处的防尘圈与斯特封安装位、端盖处的静密封槽，这些细节能够帮助设计人员在做结构校验时，提前核对密封件的选型匹配度，避免后期装配时出现密封件尺寸不符导致的泄漏问题。同时数模中活塞杆表面的粗糙度要求对应的结构特征、

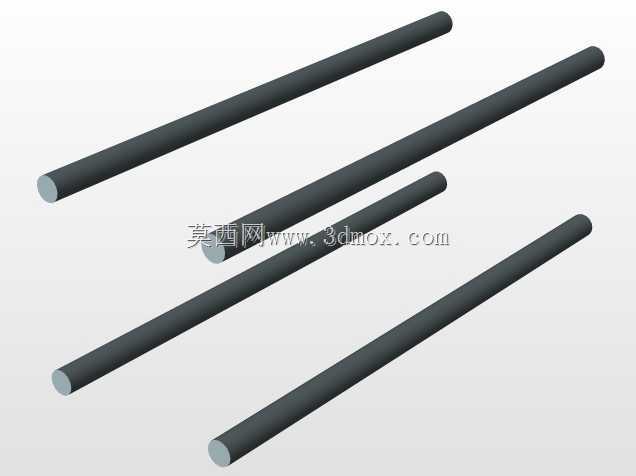

　　缸筒内壁的加工精度对应的配合面都做了区分，方便后续做有限元分析时直接选取对应面施加约束与载荷，校核缸筒在额定工作压力下的形变情况、活塞杆在最大伸出长度下的挠度，确保元件在额定负载下的运行稳定性。对于做液压站集成、非标设备设计的工程人员来说，这类标准化结构的液压缸数模能够大幅缩短前期方案设计的周期，不需要从零开始绘制元件结构，直接调用后即可根据实际工况调整行程、缸径、杆径参数，快速完成整机的布局搭建，同时可以通过数模模拟活塞杆的伸缩动作，校验动作过程中与周边设备部件的安全距离，避免实际生产装配后出现动作卡滞、行程不足的问题。
