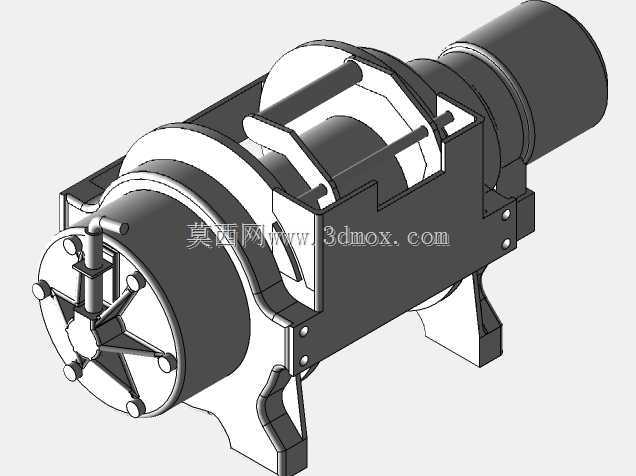

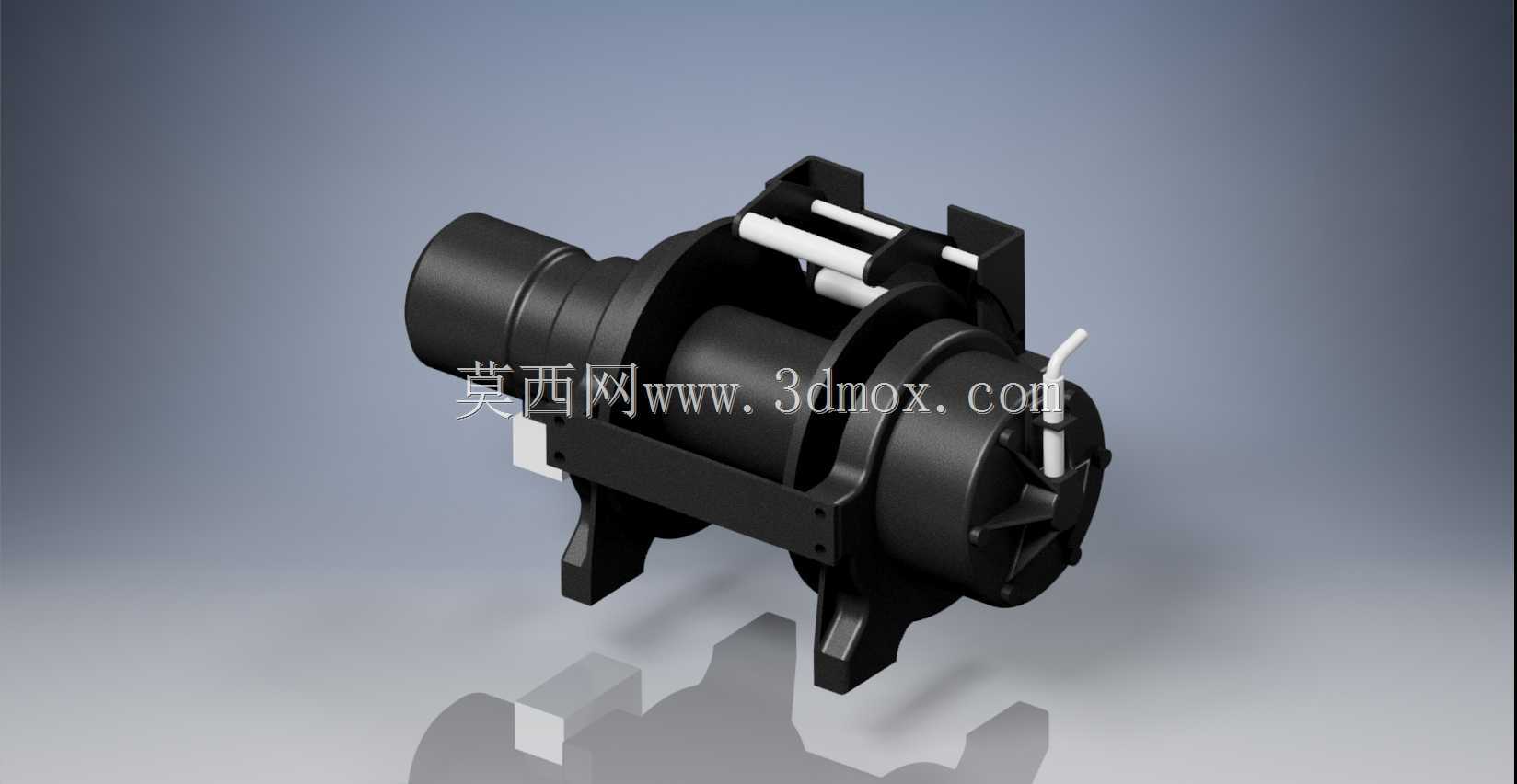

这款液压绞车的结构设计,首先围绕工程现场的安装适配性做了大量细节考量,从卷筒的容绳量匹配到安装支脚的螺栓孔位布局,都充分考虑了车载改装、小型起重设备配套、林业集材、船舶甲板辅机这类空间受限场景的安装边界,整体外形紧凑,没有冗余的外凸结构,能在狭窄的设备舱、车架侧挂位置完成固定,不需要额外做大规模的安装位改造。从功能实现逻辑来看,该绞车采用液压马达直接驱动卷筒的传动路径,省去了复杂的中间减速外置结构,将减速机构集成在卷筒侧的端盖内部,既缩减了整体轴向尺寸,也能减少传动环节的功率损耗,在额定牵引载荷下能保持稳定的输出扭矩,配合侧边的液压管路接口,可以快速接入设备已有的液压系统回路,不需要单独配置复杂的动力单元。设计过程中,
卷筒的绳槽参数做了针对性优化,能适配常规直径的钢丝绳,排绳过程中不会出现乱绳、咬绳的问题,卷筒两侧的挡边高度经过计算,能满足额定容绳量下钢丝绳不会溢出的要求,同时不会因为挡边过高增加不必要的整体重量。两侧的支撑脚采用一体化的铸造型结构,和主体框架的连接位置做了加强筋处理,能承受牵引过程中各个方向的载荷冲击,不会因为长期交变载荷出现连接位置开裂的问题。端盖位置的手动释放结构,考虑了应急工况下的操作需求,在液压系统失压的情况下,可以通过操作拨杆实现卷筒的自由转动,方便快速调整钢丝绳位置或者完成应急下放作业。进出油口的位置设置在马达端的侧上方,能避免安装过程中管路和周边结构出现干涉,同时预留了足够的管路接头安装空间,方便现场配管时操作。
整体结构的密封设计也兼顾了户外作业的需求,各个端盖的配合面都设置了密封槽,能阻挡雨水、粉尘进入内部传动腔,延长设备的维护周期,适合在野外作业、船舶高湿高盐这类相对恶劣的工况下使用。在做三维建模的时候,各个零件的配合公差都按照机械设计的常规要求做了预留,装配关系完全按照实际生产的装配逻辑设置,不管是用来做设备配套的选型参考,还是做同类产品的结构改进参考,都能直接提取对应的安装尺寸、接口参数,不需要再做额外的结构测绘。
