液压油活塞泵缸体圆柱块结构设计

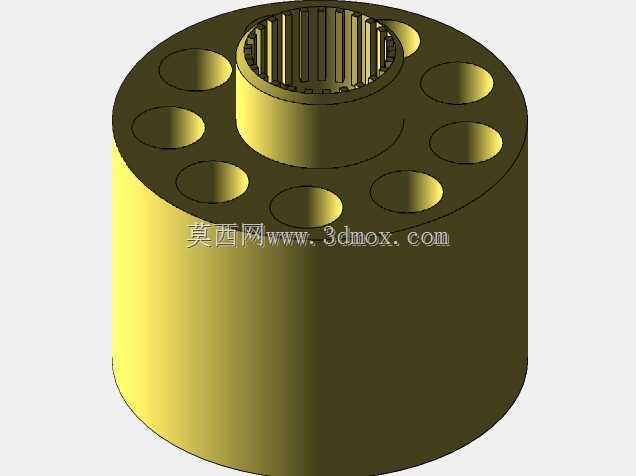

　　在轴向柱塞泵的核心做功单元里，缸体作为承接柱塞往复运动、完成吸排油配流的关键载体，其结构精度直接决定整泵的容积效率与运行寿命，本次呈现的圆柱块结构，正是斜盘式轴向柱塞泵的缸体核心构件。从实际工况适配来看，这类缸体多用于中高压开式或闭式液压系统，常见于工程机械行走驱动、工业液压站动力单元、注塑机锁模回路等场景，工作时随主轴同步旋转，配合斜盘倾角变化带动柱塞在缸孔内完成往复行程，实现低压油吸入与高压油输出的能量转换。

　　结构设计层面，该构件采用整体圆柱式构型，中心设置内花键通孔，用于和泵主轴的外花键形成周向固定，传递旋转扭矩，花键齿形采用渐开线设计，相比矩形花键具备更高的承载能力与对中精度，可适配高压工况下的交变扭矩冲击，避免长期运行出现键齿磨损松旷的问题。围绕中心花键孔的环形端面上，均匀分布九个圆柱形柱塞腔孔，孔位分度误差严格控制在微米级，保证每个柱塞在随缸体旋转过程中，行程差控制在允许范围内，降低输出流量脉动，每个柱塞腔的内壁粗糙度要求达到Ra0.8以下，减少柱塞往复运动时的密封泄漏与摩擦损耗，同时柱塞腔底部设置通油孔，对接缸体另一端的配流盘窗口，完成吸油、压油过程的油路切换。

　　从安装边界来看，该圆柱块的外圆为整周圆柱面，作为缸体旋转时的径向定位基准，装配时与泵壳内的轴承内圈配合，保证旋转过程的同轴度，外圆尺寸公差选用h6级，既满足装配便利性，又能控制旋转时的径向跳动量，避免配流面出现偏磨。构件的轴向尺寸需匹配泵体内部的安装空间，一端面贴合斜盘侧的回程盘限位结构，另一端面与配流盘紧密贴合，贴合面的平面度要求不大于0.005mm，保证高压工况下的配流密封性能，减少端面泄漏。端面的柱塞腔孔口均做了倒角处理，避免柱塞装入时刮伤密封件，同时在缸体旋转至高低压配流窗口切换的过渡区，对应柱塞腔的位置设置了卸荷槽结构，缓解困油现象带来的压力冲击与噪声。

　　设计过程中需要重点考量缸体的受力平衡，九个柱塞腔均匀分布的构型，让旋转过程中每个柱塞产生的径向力能够相互抵消，降低主轴与轴承的径向载荷，中心花键孔的台阶结构用于轴向定位，装配时配合卡簧或轴肩限制缸体的轴向窜动，保证配流端面始终维持稳定的贴合压力。材质选用上通常采用合金结构钢经表面渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够韧性，既满足配流端面与柱塞孔的耐磨要求，又能承受交变液压载荷带来的冲击，避免出现开裂变形问题。油路设计上，每个柱塞腔与配流窗口的通流面积经过匹配计算，保证油液过流时的流速控制在合理区间，减少沿程压力损失与油液发热，同时在柱塞腔的进油侧设置了倒角引流结构，降低吸油过程的真空度，避免出现气蚀损伤。

　　实际装配调试时，该缸体需要与柱塞、滑靴、回程盘、配流盘等零件做分组选配，保证柱塞与柱塞孔的配合间隙维持在0.01-0.02mm区间，间隙过大会导致容积效率下降，间隙过小则会在油温升高时出现柱塞卡滞故障。配流端面与配流盘的配对研磨需要保证接触率达到90%以上，避免高压工况下出现内泄超标的问题，中心花键与主轴装配时需涂抹润滑脂，减少初始运行阶段的磨损。这类缸体结构的设计冗余度需要覆盖额定压力1.5倍以上的耐压测试要求，保证在系统瞬时压力冲击时不会出现结构损坏，同时缸体的动平衡精度需要达到G6.3级，降低高转速运行时的振动噪声，适配主机对液压系统低噪平稳的运行要求。
