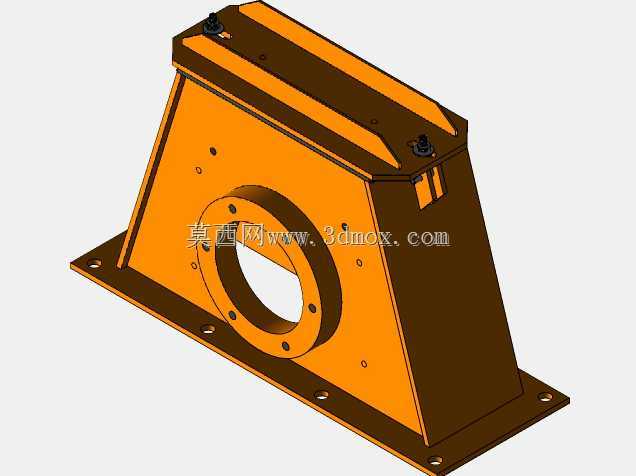

带安装孔环形法兰连接构件结构设计

　　在工业管路系统、旋转设备端盖连接以及重载传动机构的轴向定位场景中，这类带均匀安装孔的环形法兰构件是应用频次极高的基础连接件，其设计合理性直接决定整套连接结构的密封可靠性、载荷传递效率与长期运行稳定性。从实际工程落地的角度看，这类环形法兰的设计首先要匹配对接端的安装边界，内孔尺寸需要完全适配穿过的轴径或者管路通径，避免出现通径缩减导致的介质流阻增大、轴件运转剐蹭等问题；外圈的安装孔采用等角度均布设计，孔位的分度圆直径需要严格对接配对法兰的孔位参数，单孔直径要比选用的连接螺栓公称直径大0.2到0.5毫米，既可以补偿加工过程中产生的微小位置度误差，也能给现场安装时的对位调整留出足够余量。法兰本体的厚度设计需要结合额定承载工况计算，

　　当应用在中低压管路连接场景时，厚度要满足螺栓预紧力下的刚度要求，避免压紧密封垫时法兰端面出现翘曲变形导致密封失效；如果是用在旋转设备的端盖定位场景，厚度还要兼顾轴向定位的精度要求，端面的平面度公差需要控制在合理范围内，保证和配合面的贴合紧密性。从结构细节来看，法兰的两个端面都设计为平整加工面，其中一侧可以根据密封需求加工密封槽，适配O型圈或者非金属密封垫片，满足不同压力等级的密封要求；六个均布的安装孔采用通孔设计，孔口做微小倒角处理，既可以去除加工毛刺避免安装时割伤螺栓螺纹，也能引导螺栓顺利穿入，降低现场装配的难度。材质选择上可以根据应用场景调整，普通工业水气管路场景可以选用普通碳钢做防锈处理，

　　有腐蚀介质的化工场景可以选用不锈钢材质，重载传动场景则可以选用合金结构钢做调质处理，提升整体的结构强度与抗疲劳性能。这类法兰构件的建模过程需要重点关注孔位的分度精度，建模时优先采用圆周阵列特征生成所有安装孔，保证每个孔的相对位置精度，避免后续出工程图或者加工时出现孔位偏差；同时要注意内孔与外圆的同轴度公差设置，保证安装后整个构件的回转精度，避免和配套的轴件、管路出现偏心问题。在实际选型替换时，需要先确认对接部位的通径尺寸、螺栓孔分度圆直径、螺栓规格以及法兰整体厚度这几个核心安装边界参数，只要这几个参数匹配，就可以实现同规格构件的通用替换，不需要额外修改配套结构，能够有效降低设备维护的备件成本与停机时长。
