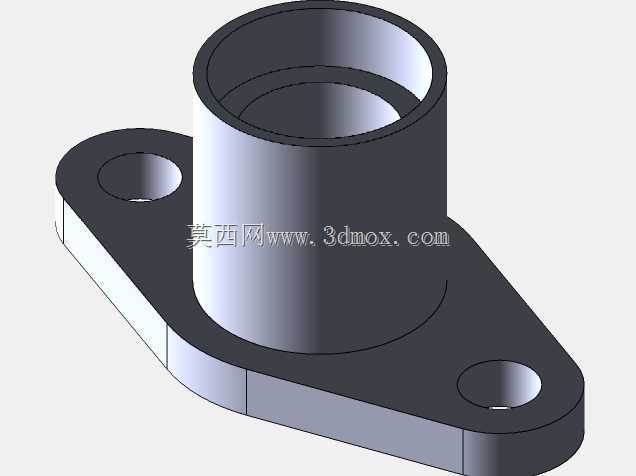

带菱形安装法兰的立式筒状传感基座

　　这款带菱形安装法兰的立式筒状基座，是工业传感检测系统里常用的安装适配构件，日常在流体管路压力检测、工位位置传感触发、小型气动元件定位安装场景里都能见到它的身影。做结构设计的时候最先要敲定的是安装边界，底部的菱形法兰做了切边处理，相比圆形法兰能在狭窄的安装工位上节省至少两成的横向占用空间，两个对称布置的通孔是给内六角螺栓留的安装位，孔位做了轻微的沉头倒角，装配的时候螺栓头能完全没入法兰平面，不会突出表面干涉周边的管线排布。中间的立式筒体是核心的功能承载区，内孔做了两级台阶设计，下端的大直径台阶是用来卡接传感元件的定位凸缘，装配时不用额外打胶固定，靠台阶面的轴向限位就能保证传感探头的伸出长度一致，

　　上端的小直径内孔是走信号引线或者流体导压管的通道，孔壁的粗糙度控制在Ra1.6，既能避免引线外皮被刮破，也能减少导压时的流体阻力。筒体和法兰的连接位置做了R2的圆角过渡，不是直角拼接，这个细节是考虑到注塑或者机加工时的应力集中问题，长期受管路振动或者外力磕碰的时候，不会在连接处出现开裂的情况。实际选型的时候要注意，法兰的两个安装孔中心距是固定的，要和安装面板上的预钻孔位对齐，筒体的总高度决定了传感探头和被测物体的距离，要是安装工位有隔热或者隔振需求，还可以在法兰和安装面之间加垫橡胶垫片，两个安装孔的间隙足够容纳3mm厚度的垫片而不会出现螺栓长度不够的问题。筒体的外圆做了哑光的表面处理，不是光亮面，在车间多粉尘的环境里不容易积灰，

　　日常巡检的时候也不会因为反光看不清表面的标识刻度。很多做小型自动化设备的工程师在选传感安装座的时候容易忽略法兰的切边设计，选了圆形法兰的基座，最后在密集排布的阀岛旁边装不上，还要额外打磨法兰边缘，这款菱形切边的结构就是专门针对紧凑安装空间做的优化，两个安装孔的受力方向和菱形的长轴方向一致，锁紧螺栓的时候法兰的受力变形量比同尺寸圆形法兰小15%左右，长期使用不会因为螺栓预紧力导致筒体倾斜，保证传感元件的检测角度始终符合设计要求。内孔的台阶尺寸是适配主流的M18规格传感元件做的，不用额外做衬套就能直接装配，要是用更小规格的传感元件，只要加配对应尺寸的尼龙衬套就能兼容，通用性比较强。
