双孔异形连接吊耳结构设计

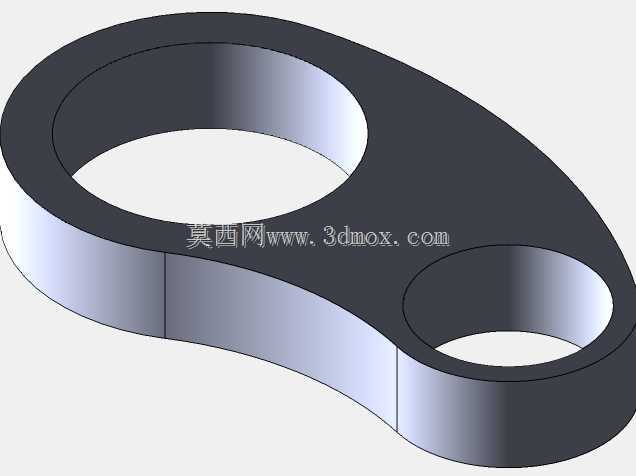

　　该零件为典型的异形双孔承重连接构件，在各类轻载传动、工装夹具、小型设备的连杆传动场景中应用广泛，日常多见于小型输送线的张紧机构、工装夹具的联动摆臂、小型起重设备的辅助挂接点位，核心作用是实现两个不同轴径的铰接点位之间的刚性连接，同时传递既定方向的拉压载荷，避免连接部位出现应力集中导致的断裂失效。从结构设计逻辑来看，零件整体采用变厚度？不，整体为等厚度板式结构，两个安装孔采用大小差异化设计，大孔端用于对接直径更大的铰接销轴，通常作为固定端与设备机架的铰接座配合，小孔端用于对接直径更小的传动销轴，作为活动端与联动杆件连接，两孔的中心距经过严格校核，匹配对应机构的传动行程需求，避免运动过程中出现干涉卡滞。

　　零件的外轮廓采用平滑的圆弧过渡设计，没有尖锐的直角棱边，一方面是为了优化应力传递路径，让载荷从两个孔位向外扩散时能够顺着圆弧轮廓均匀分布，避免直角位置出现应力突变导致的疲劳裂纹，另一方面也能减少安装过程中对操作人员的剐蹭风险，同时降低零件运动过程中与周边构件的剐蹭概率。从安装边界来看，零件的整体厚度适配常规的铰接垫片与开口销安装空间，两个孔的内径公差按照基孔制间隙配合设计，能够保证销轴顺利穿入的同时，不会因为间隙过大导致传动过程中出现晃动冲击，孔的端面与零件大面保持严格的垂直度要求，避免销轴安装后出现偏斜，导致单侧受力磨损加剧。零件的非配合面采用自然的板材加工面，不需要额外的高精度加工，仅对两个孔的内壁进行精加工，

　　保证表面粗糙度满足铰接转动的耐磨要求，在实际选型使用时，需要根据实际承受的最大拉压载荷核算板材的厚度与材质，常规工况下采用普通Q235板材切割加工即可满足使用需求，若存在交变载荷的场景则需要选用45号钢并进行调质处理，提升零件的抗疲劳性能。设计过程中需要特别注意两孔中心连线与零件外轮廓的对称度，避免因为轮廓偏移导致零件受力时出现侧向分力，长期使用后出现变形，同时外轮廓的圆弧半径需要匹配周边构件的运动包络，保证零件在整个摆动行程内不会与周边的机架、其他传动件发生碰撞，在三维建模过程中，两个孔的位置需要完全约束，避免参数化修改时出现中心距偏移，同时要在孔的边缘预留足够的倒角空间，去除加工毛刺，也方便销轴的导入安装。
