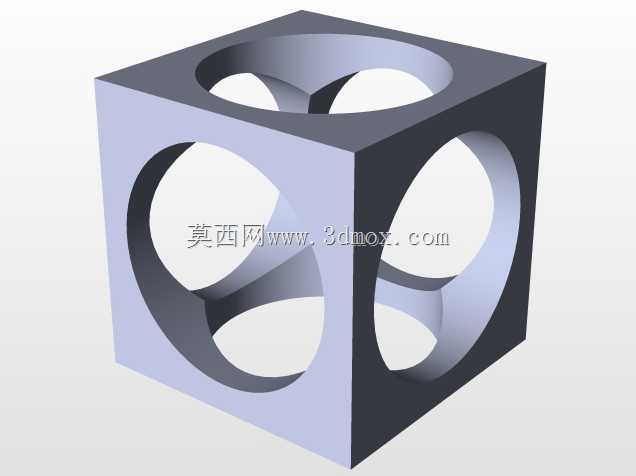

这类六面开孔的立方体镂空构件,常被用在模块化装配的工装治具、轻型承载框架以及流体管路的汇流转接场景中,区别于实心安装块,它在保证基础安装定位精度的前提下,大幅削减了自身重量,也给跨方向的管路走线、轴件穿插留出了贯通空间。从结构设计逻辑来看,整体以正立方体为基准基体,六个端面的中心位置分别开设同轴的圆形通孔,孔与孔在立方体内部交汇,形成三向贯通的空腔,相邻面孔的边缘在内部做了平滑的圆弧过渡,既避免了直角交汇带来的应力集中问题,也能减少流体穿过时的局部阻力,或是轴件穿插时的剐蹭卡滞。做结构设计时,首先要锁定立方体的边长作为核心安装边界尺寸,这个尺寸直接决定了构件能适配的安装空间大小,六个端面的平面度需要控制在合理公差范围内,
保证和对接件贴合时没有缝隙,不会出现安装偏斜。每个端面的开孔直径需要和对接的管路外径、穿装轴径做匹配,孔的内壁要保证足够的同轴度,避免穿装配件时出现别劲的情况。内部交汇位置的过渡圆弧半径不能过小,否则在承受交变载荷时,圆弧根部容易萌生疲劳裂纹,也不能过大,否则会过度削减立方体棱边位置的实体壁厚,降低整体的结构强度。实际使用中,这类构件可以作为三向管路的转接块,三个方向的管路分别接入对应端面的孔位,内部空腔直接实现介质的汇流或者分流,不需要额外焊接多通接头,减少了管路的泄漏点;也可以作为轻型框架的连接节点,三个方向的型材分别插入对应孔位,通过顶丝或者焊接固定,快速搭建成三维框架结构,比传统的角码连接有更好的同轴度和承载一致性;
还可以用在教学演示的结构教具中,直观展示三向贯通的空间结构,帮助学习者理解空间孔系的交汇设计逻辑。建模过程中要注意,六个方向的孔特征要完全对称,保证立方体的质心落在几何中心位置,避免运动场景下使用时出现偏载,棱边位置可以根据使用需求做微小的倒角处理,去除加工毛刺,避免安装时划伤操作人员。
