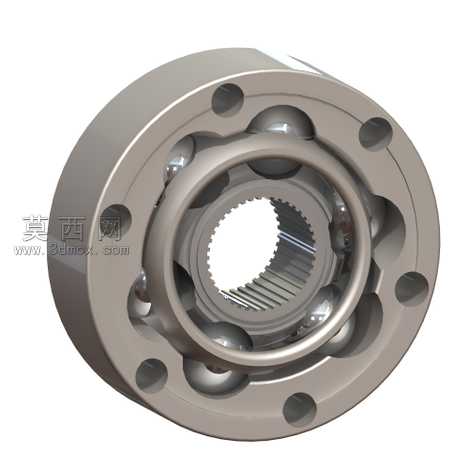

等速万向节球笼传动结构三维设计

本模型为等速万向节球笼传动结构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动部件的设计规范，对各组成零件的尺寸配合、装配关系进行了精准还原。模型整体包含外星轮、内星轮、保持架、钢球、内花键轴段等核心结构，建模阶段先通过草图绘制各零件的截面轮廓，利用旋转、拉伸、切除等基础特征完成零件基体构建，再针对外星轮的弧形滚道、内星轮的对应滚道、保持架的球兜孔、法兰端的安装通孔等细节特征进行精细化处理，确保每个滚道的曲率、球兜的孔径、安装孔的位置度都符合实际传动部件的设计公差要求。材质渲染阶段，针对不同零件的实际应用材质进行区分设置：外星轮与内星轮采用渗碳淬火合金钢材质，渲染时赋予金属哑光质感，表面添加细微的机加工纹理，还原热处理后金属零件的真实表面状态；钢球采用高碳铬轴承钢材质，设置高反光金属镀铬质感，突出滚动体的光滑表面特性；保持架采用硬质合金或增强尼龙材质，根据应用场景分别设置对应的材质反光度与粗糙度，清晰区分不同零件的材质差异。结构设计上，该球笼结构可实现两轴存在夹角时的等速传动，建模时严格保证钢球始终处于两轴夹角的平分面上，通过装配约束还原各零件的运动配合关系：内星轮通过内花键与传动轴啮合，外星轮法兰端用于连接从动部件，保持架将钢球约束在对应滚道内，确保传动过程中钢球可沿滚道滚动同时不会脱出，完整还原了球笼万向节的等速传动原理。设计过程中重点考量了传动部件的受力合理性，滚道的弧形轮廓设计可保证钢球在不同夹角下都能与滚道保持良好接触，降低接触应力集中，法兰端的安装孔采用均匀圆周排布，保证连接受力均匀，内花键的齿形参数符合标准花键设计规范，确保扭矩传递的稳定性。模型整体装配关系清晰，无干涉问题，各零件可独立导出用于工程图生成、有限元受力分析或运动仿真，能够直观展示等速万向节的内部构造与工作原理，可用于机械设计教学、传动系统方案展示、非标设备传动部件选型参考等场景，帮助设计人员快速理解球笼传动的结构特点与装配逻辑，为相关传动部件的设计优化提供直观的三维参考依据。
