仿生外壳结构PC冷却器三维设计作品

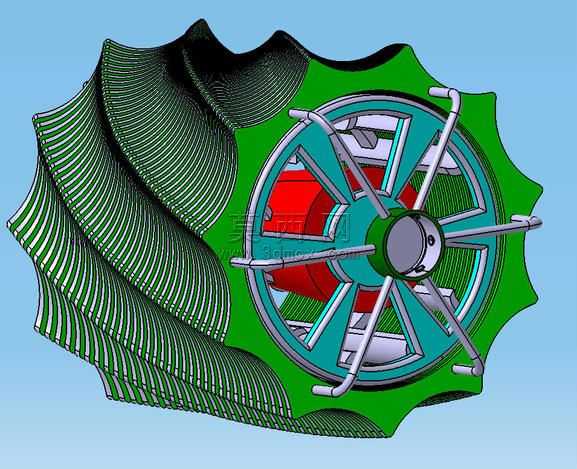

本作品为PC冷却器的三维设计成果，建模阶段采用布尔运算完成整体结构的搭建，精准还原了冷却器从外到内的多层级构造。模型外层采用仿生褶皱式散热壳体设计，起伏的波浪形外轮廓搭配密集排布的竖向散热鳍片结构，极大拓展了散热接触面积，壳体选用鲜亮的绿色哑光材质，还原工程塑料的质感表现，鳍片表面做了细微的纹理处理，模拟实际注塑成型的表面肌理。中部框架为青蓝色金属质感的轮辐式支撑结构，八根对称分布的支撑臂从中心轮毂向外延伸，衔接外层散热壳体与内部核心组件，支撑臂边缘做了圆角过渡处理，避免应力集中的结构问题，金属材质添加了轻微的反光效果，还原铝合金构件的表面特性。中心区域设置红色的核心换热腔体，腔体外侧环绕排布多组弧形导流管路，银灰色金属材质的管路沿着支撑臂间隙蜿蜒布设，管路接口处做了圆滑的收口处理，精准还原冷却介质的流通路径。中心轮毂位置设计了圆形的轴接结构，搭配对称分布的固定卡扣，还原冷却器与安装位的衔接结构。渲染阶段采用浅蓝色纯色背景突出模型主体，打光采用柔和的漫反射光源搭配局部补光，清晰展现各层结构的层次关系，不同部件的材质区分明确，塑料壳体的哑光质感、金属框架的半反光质感、管路的亮面金属质感都做了差异化调整，让整体模型的视觉表现更贴近实际产品的材质效果。设计过程中优先考量散热效率的提升，通过外层大面鳍片拓展风冷接触面积，内部导流管路优化液冷流通路径，轮辐式支撑结构在保证结构强度的同时预留充足的气流通道，兼顾结构稳定性与散热性能的双重需求，各部件的衔接位置都做了装配间隙的预留，符合实际产品的装配逻辑，可直接用于散热结构的方案验证、结构优化参考以及相关教学演示场景。
