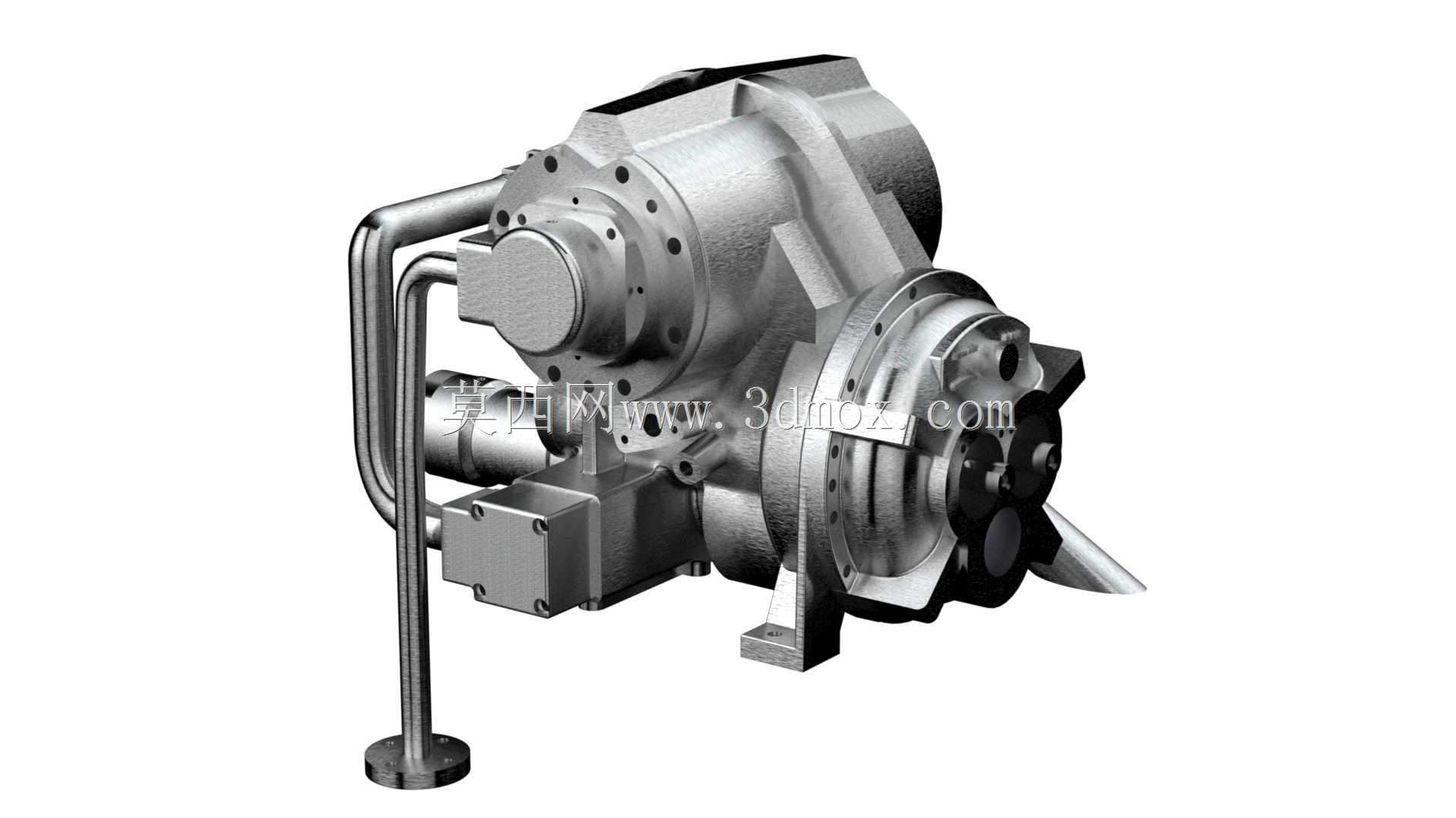

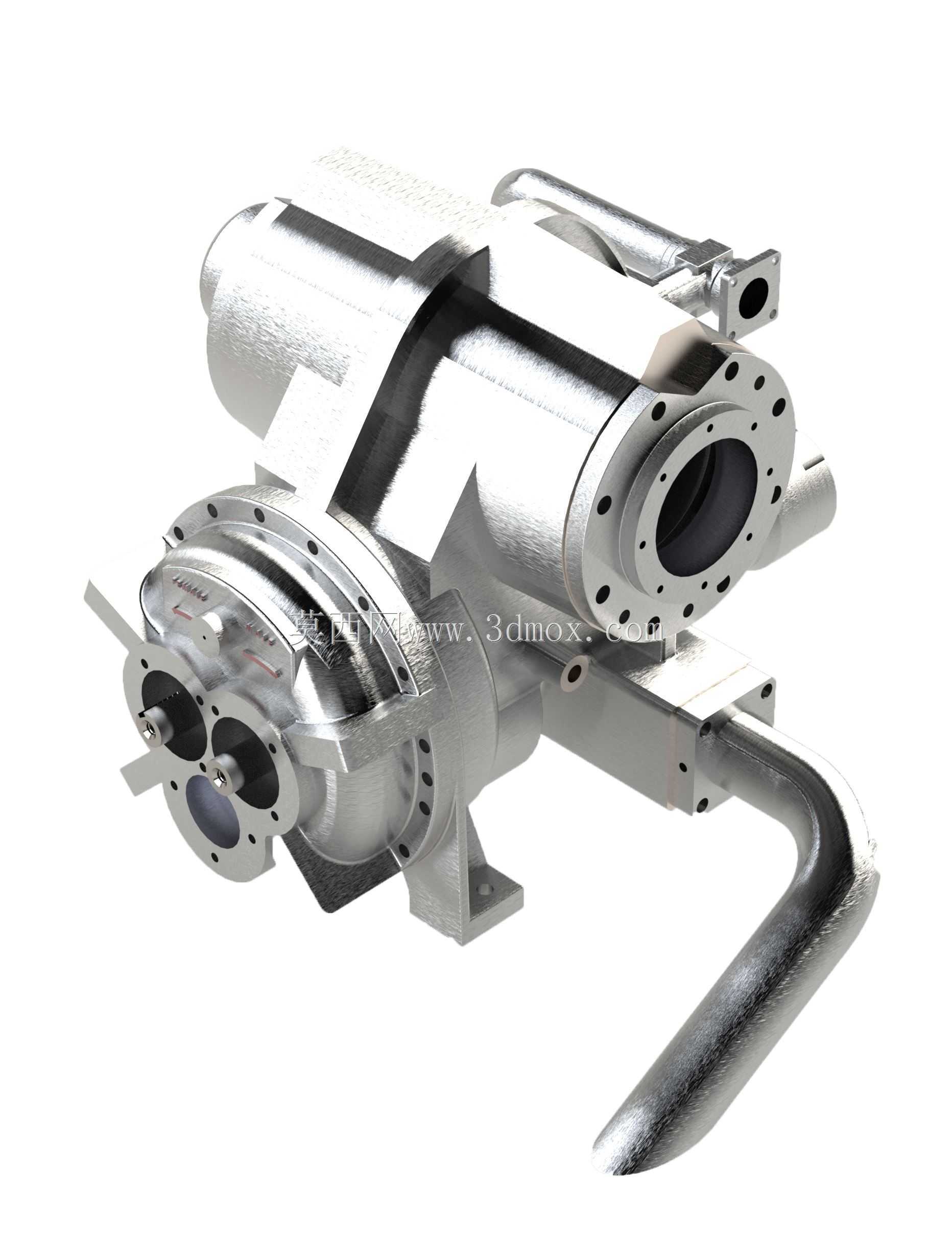

热型阿米尼亚克螺杆压缩机组装结构

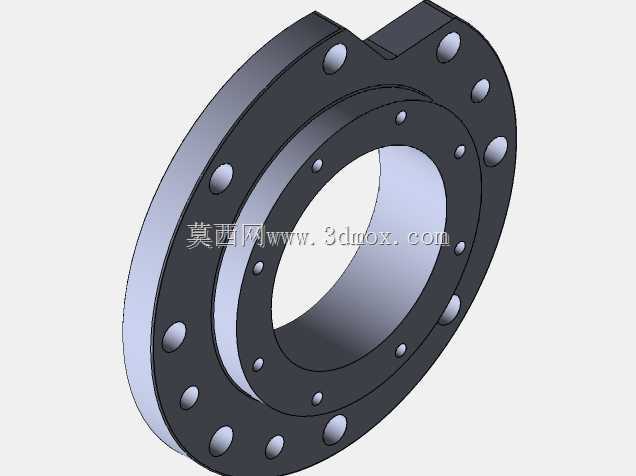

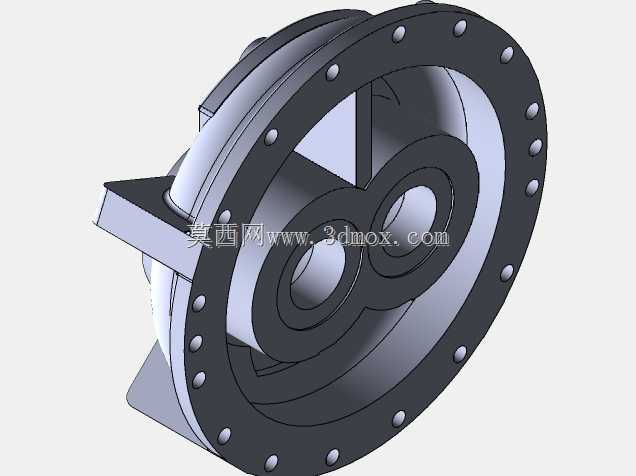

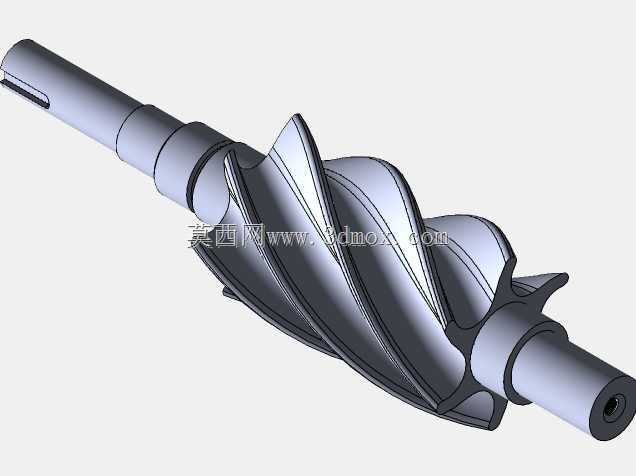

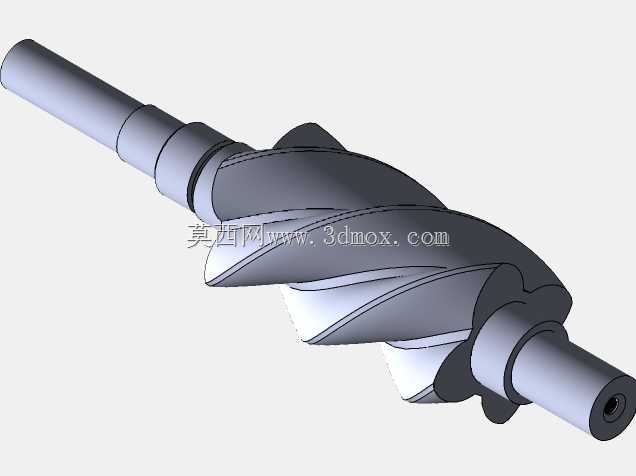

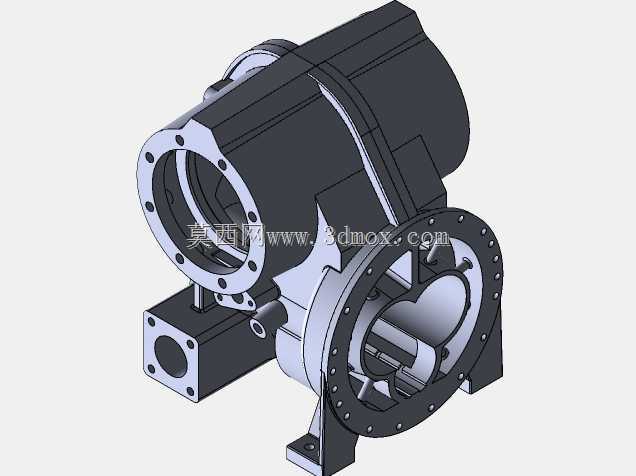

　　在化工制冷、工业气体输送这类对介质压缩稳定性要求极高的场景里，螺杆式压缩设备的运行可靠性直接决定整条工艺链路的生产效率，不同于往复式压缩设备存在的气流脉动、易损件多的问题，螺杆转子的连续啮合压缩模式，能在长时间高负荷工况下保持更平稳的输出状态。这套热型阿米尼亚克螺杆压缩结构，建模阶段完全参照实体设备的实际安装尺寸还原，所有连接法兰的定位尺寸、外接管路的走向预留、底座安装孔的孔距参数都和现场在用设备保持一致，做厂区工艺布局规划、设备技改方案验证的时候，可以直接导入装配环境做干涉校验，不用再反复核对现场测绘数据。从功能实现逻辑来看，设备核心的压缩腔采用不对称螺杆转子型线，啮合过程中泄漏三角形的面积被控制在极小范围，

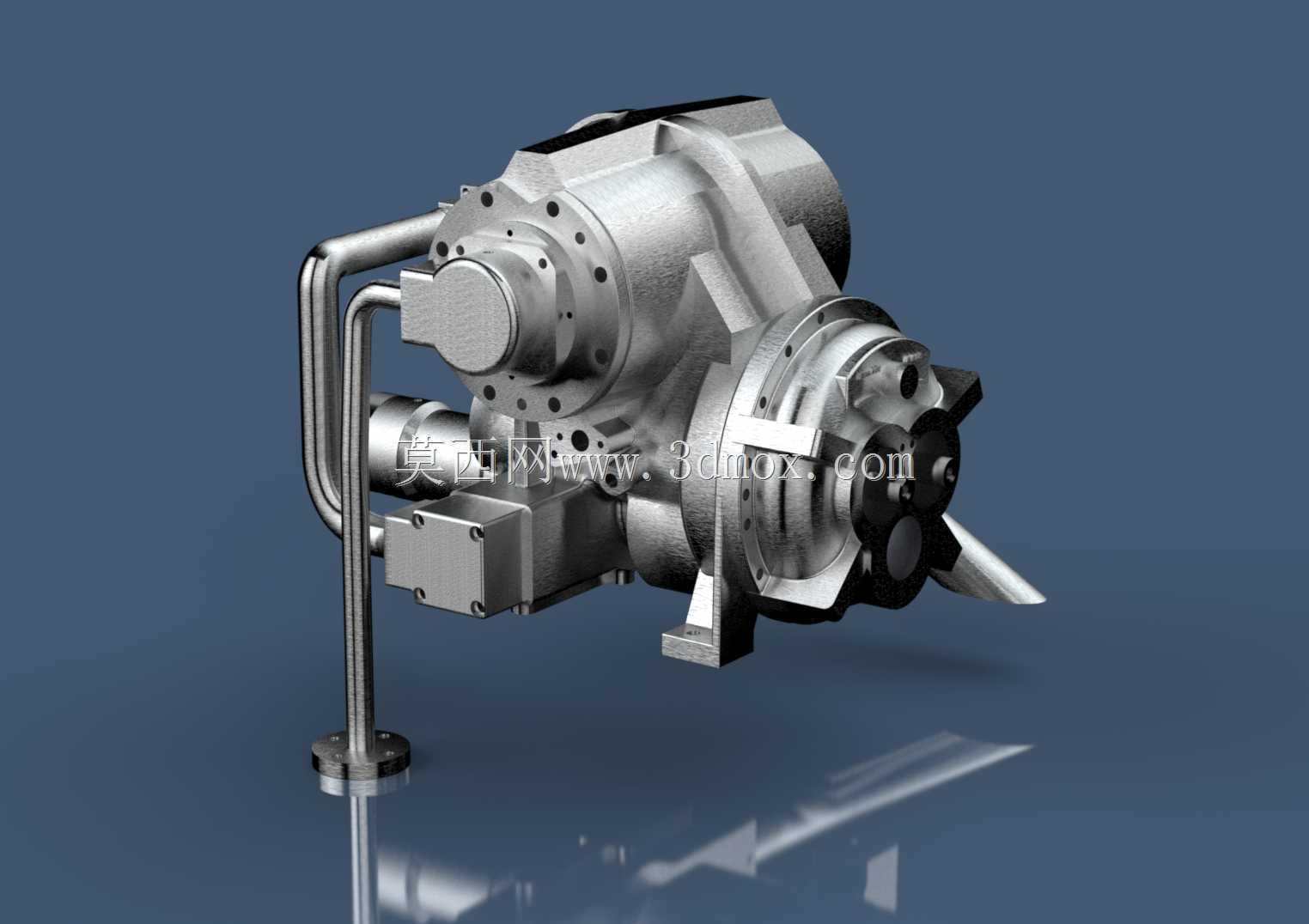

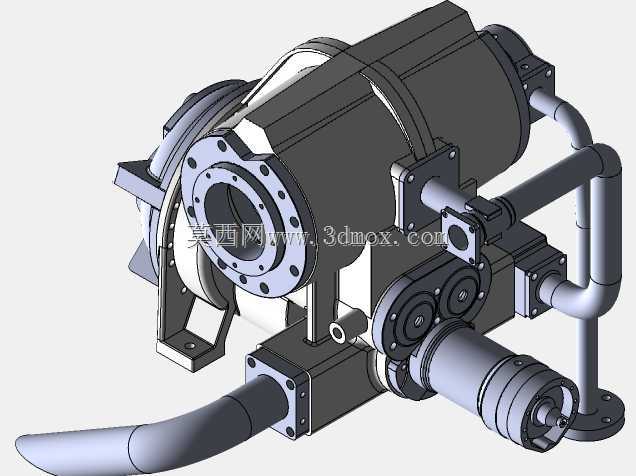

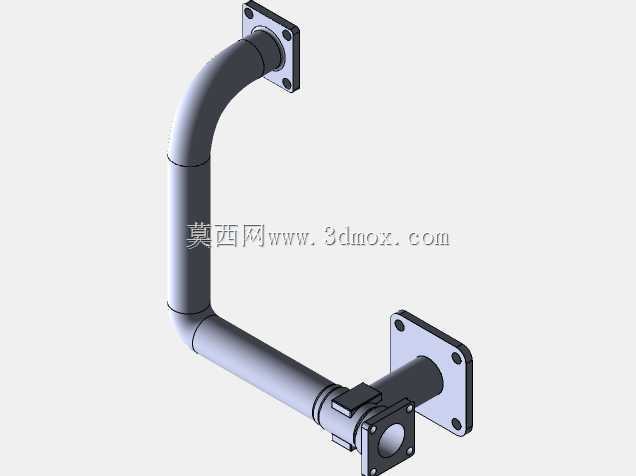

　　压缩效率比传统对称型线提升明显，针对阿米尼亚克这类工艺介质的特性，转子端面和腔体内壁的间隙预留充分考虑了热态运行下的膨胀量，避免冷态装配间隙合理但热态运转出现卡滞的问题。机体侧面集成的外置管路并非装饰结构，分别对应喷油冷却、气液分离回油、压力平衡的通路，管路的固定支架位置和折弯半径都符合流体管路的设计规范，做管路应力分析的时候可以直接提取模型的路径数据，不用重新绘制管路走向。设备的安装边界需要重点关注，底部支撑脚的安装平面需要保持水平度误差不超过千分之零点五，外接进气法兰的轴线要和上游工艺管线保持同轴，避免强行对接给机体带来额外的装配应力，驱动端的连接轴伸尺寸和同轴度要求也在模型里做了明确的结构体现，

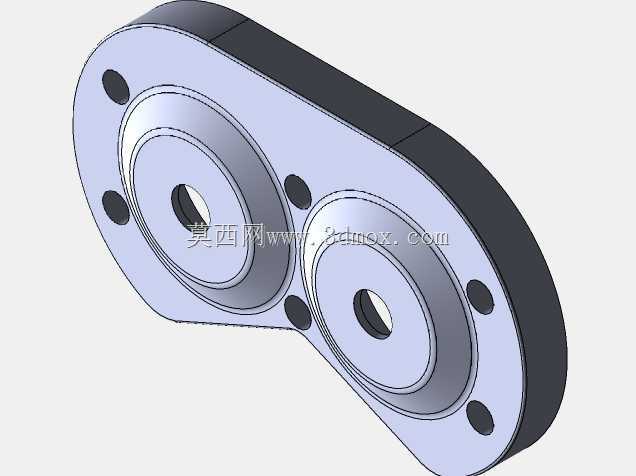

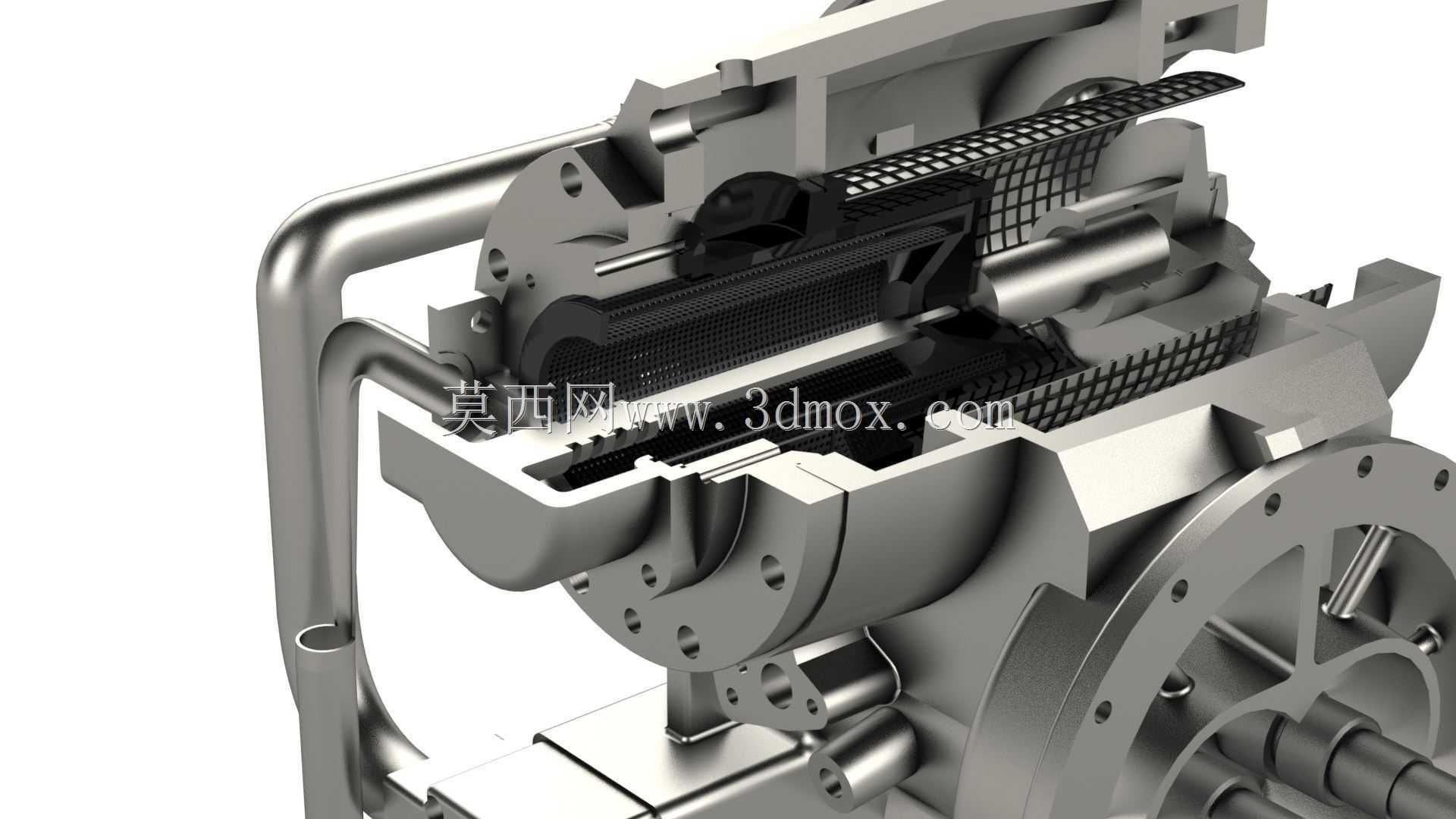

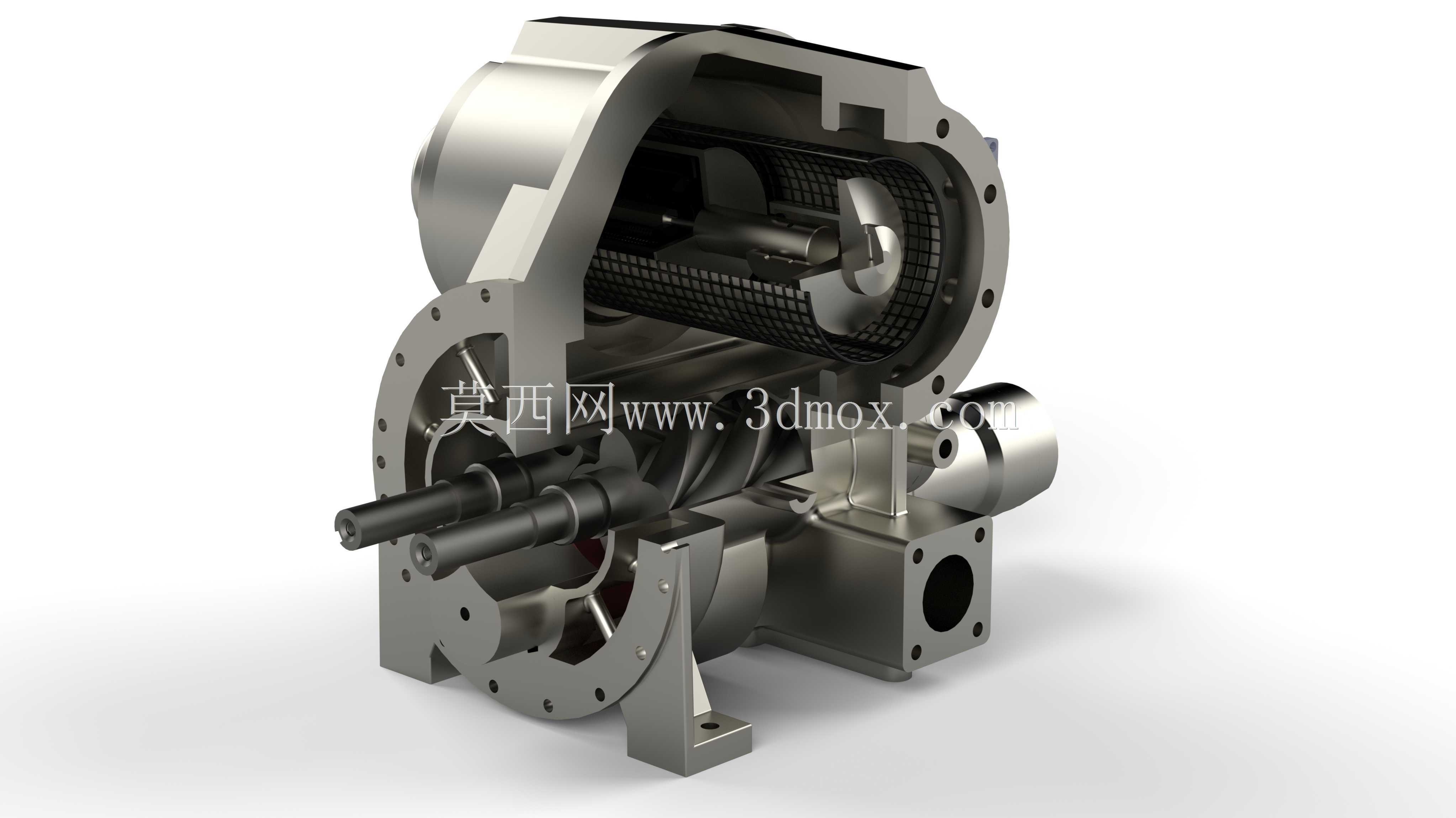

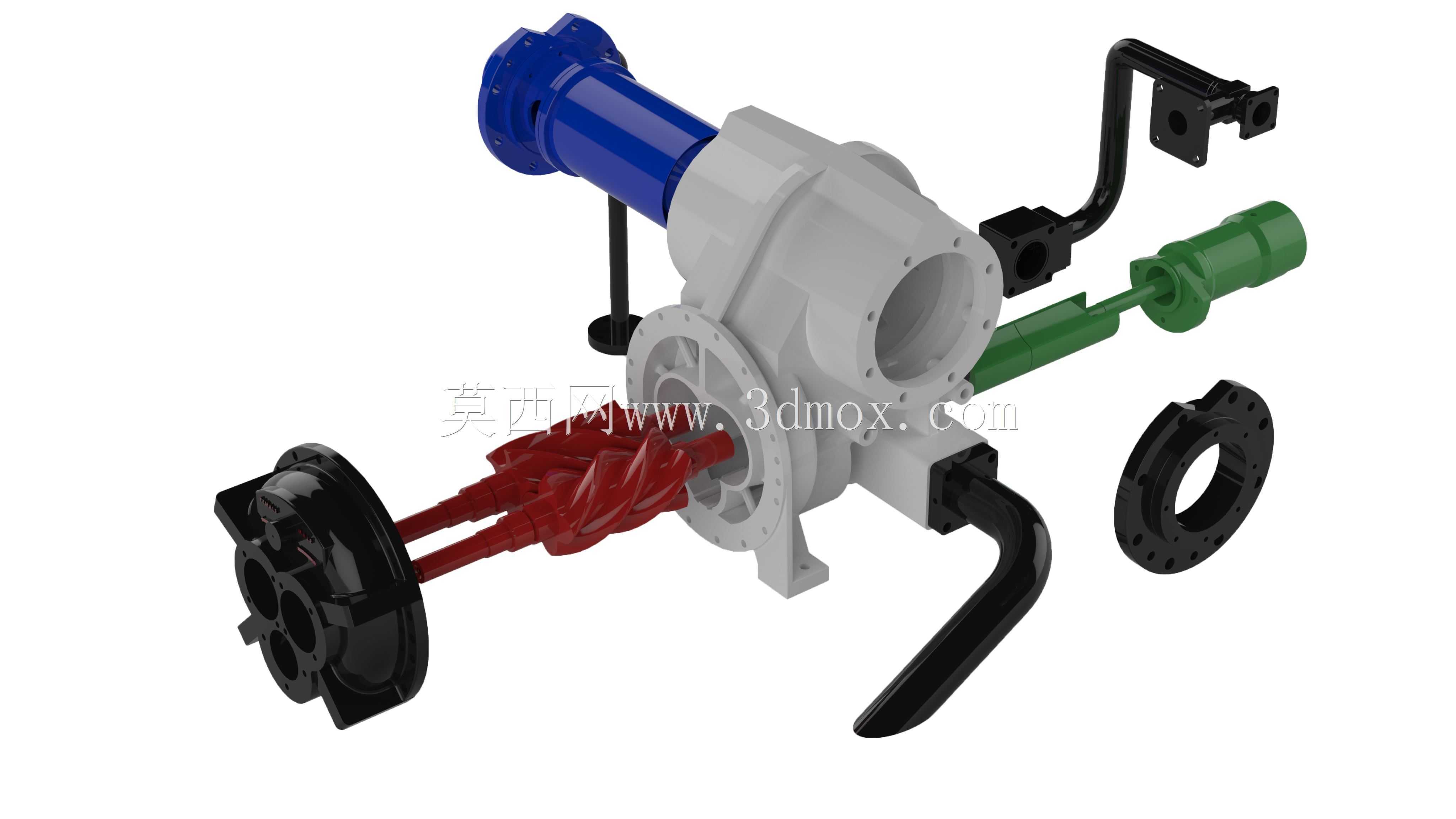

　　选型配套联轴器的时候可以直接参考轴径、键槽尺寸参数。设计过程中没有做多余的简化处理，机体上的温度传感器安装座、压力检测接口、检修端盖的螺栓排布都完整还原，甚至端盖上的密封槽结构都做了等比例建模，做密封结构选型、检修工装设计的时候，可以直接在模型上测量对应尺寸，减少现场测绘的工作量。不同于很多概念性模型只还原外部轮廓，这套结构把内部转子的啮合位置、轴承的安装定位、轴封的装配空间都做了准确呈现，做设备拆解培训、故障模拟分析的时候，可以通过剖切模型直观展示内部的装配关系，不用拆解实体设备就能让运维人员清晰理解内部的动力传递路径。在工业制冷场景里，这类螺杆压缩机通常和蒸发器、冷凝器、节流机构组成完整的制冷循环，

　　模型的外接接口尺寸和通用制冷管路的标准法兰匹配，做制冷站整体三维布局的时候，可以直接把模型调入装配体，快速完成管线连接和设备排布，提前预判管线交叉、操作空间不足的问题。设备的重量分布也在建模阶段做了质心位置的还原，底座的支撑结构强度对应实际设备的载荷设计，做设备基础设计的时候，可以参考模型的质心坐标和总重量参数，核算基础的承载能力和减震垫的选型参数，避免设备运行过程中出现振动超标的问题。针对热型工况的使用需求，机体的冷却夹套结构也做了完整建模，冷却水流道的走向和进出口接口位置清晰明确，做冷却水回路设计的时候，可以直接对接管路，核算流道的通流能力是否满足热负荷下的冷却需求。
