挖掘机液压工作臂带铲斗结构设计

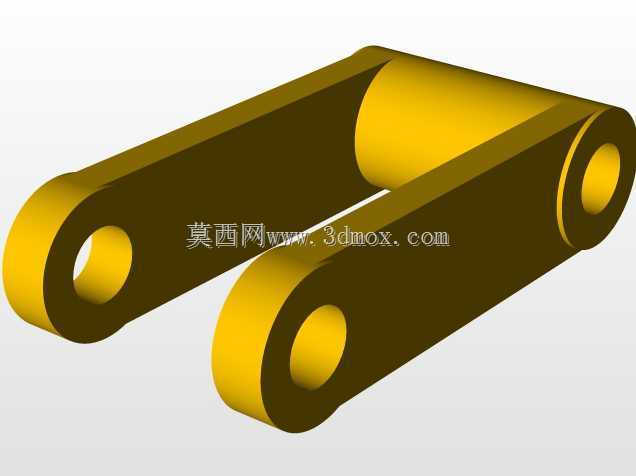

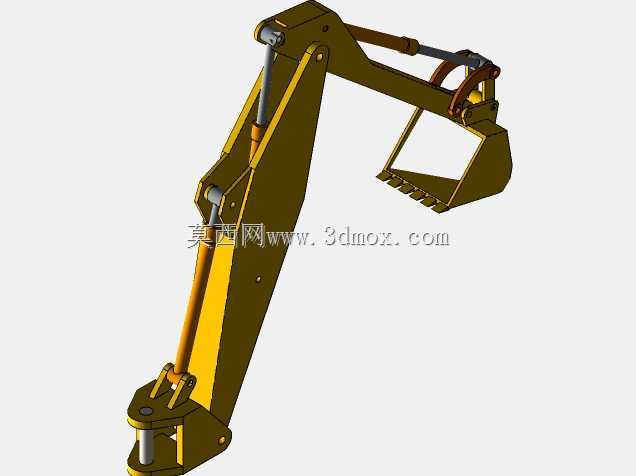

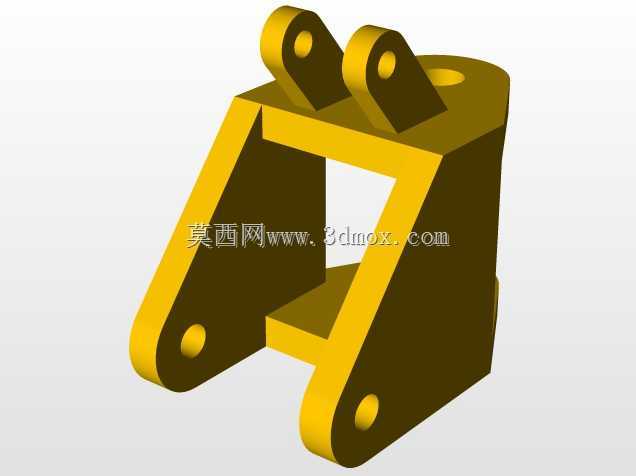

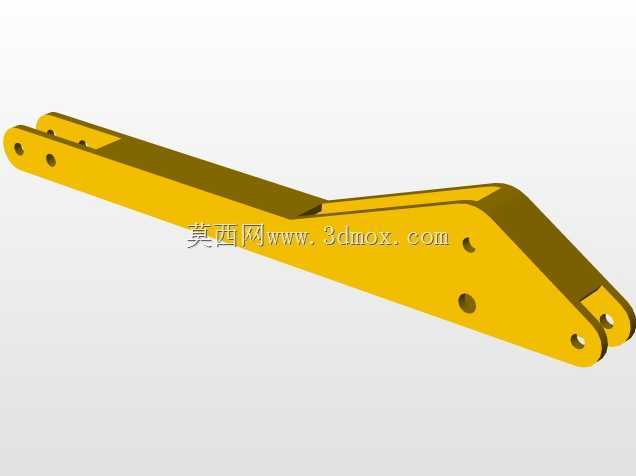

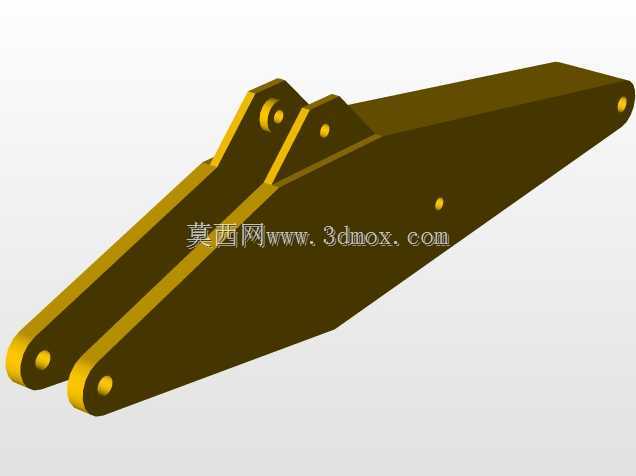

　　这套工作装置是中小型履带式挖掘机的核心作业执行端，主要适配1.5-3吨级微型挖掘设备，可广泛应用于农田水利沟渠开挖、小区绿化土方整理、小型建筑拆除破碎、市政管线埋设作业等场景，也可通过快换接头适配破碎锤、抓木器等属具，拓展作业边界。整套结构采用铰接式连杆布局，由动臂、斗杆、挖斗以及三组液压油缸、配套销轴衬套组成，所有铰接点均预留了标准润滑脂注油通道，可满足日常维保的润滑需求，降低铰接副的磨损速率。设计阶段优先考虑了作业工况的受力特性，动臂采用变截面箱型焊接结构，在油缸铰接支座、根部回转铰接点等应力集中区域做了局部加厚处理，避免重载挖掘时出现结构开裂或塑性变形；斗杆的受力路径经过反复迭代优化，

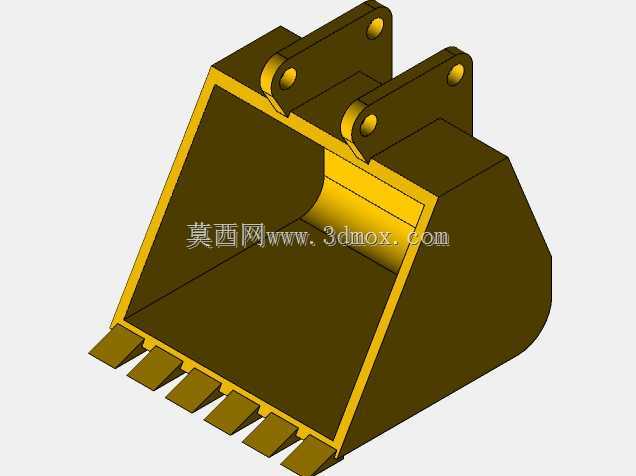

　　将挖掘作业时的切削反力通过铰接点均匀传递至动臂与回转平台，减少局部应力峰值。液压油缸的布置经过运动仿真验证，在全行程范围内不会出现结构干涉，同时保证了最大挖掘深度、最大卸料高度以及挖掘力的参数匹配，斗杆油缸与动臂油缸的铰接点位置经过反复调校，兼顾了挖掘作业时的力量输出与动作平顺性，避免出现动作死点或力臂过小导致的挖掘力不足问题。挖斗部分采用带斗齿的通用土方斗结构，斗唇部位做了耐磨堆焊预留位，侧刃与斗底采用高强度耐磨钢板拼接，可适配黏土、沙土、松散砾石等常见作业介质，斗齿采用标准销接式结构，磨损后可快速更换无需整体替换挖斗。整套结构的安装边界与主机平台的铰接座尺寸完全匹配，回转中心距、各铰接点的同轴度公差控制在行业通用标准范围内，

　　可直接适配同吨位级多数主机平台的安装接口，无需额外做转接结构修改。建模过程中所有配合面均按照实际加工公差预留了装配间隙，销轴与衬套的配合采用基孔制间隙配合，保证现场装配时可顺利完成销轴穿装，同时避免间隙过大导致的作业晃量。
