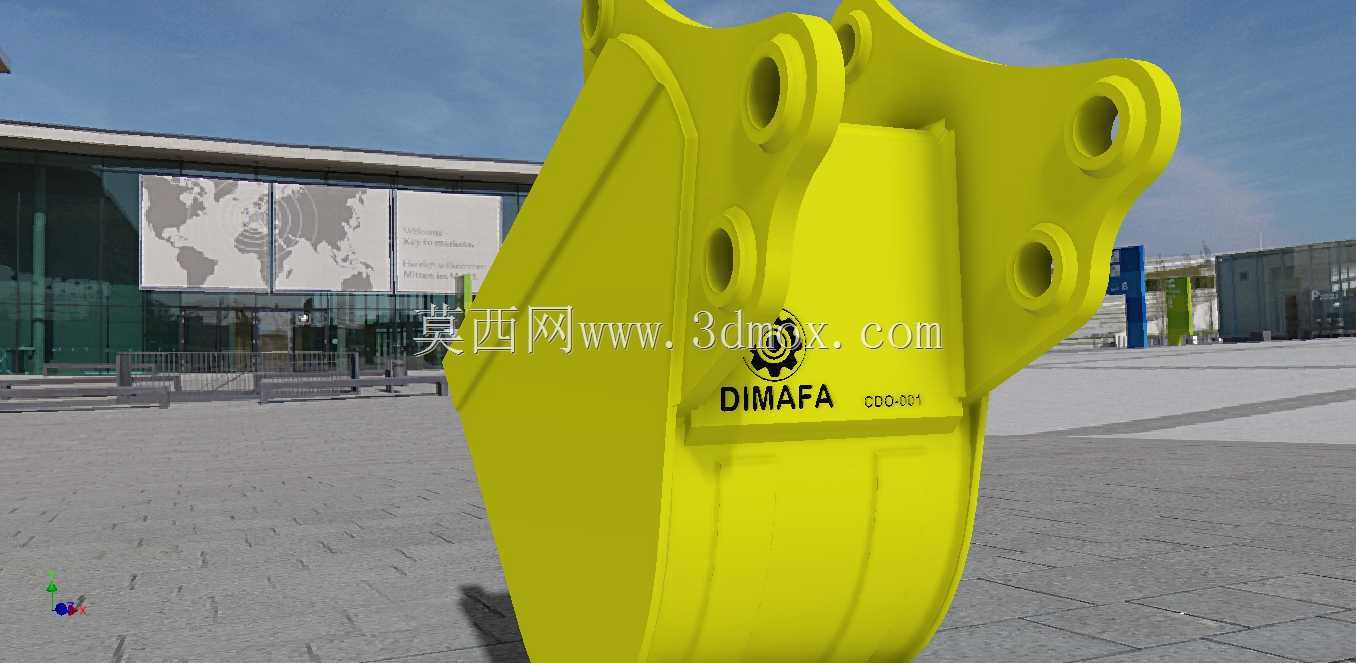

12英寸反铲铲斗D420结构设计

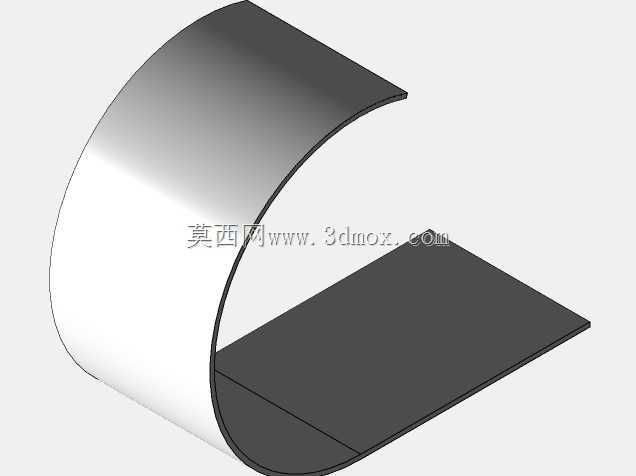

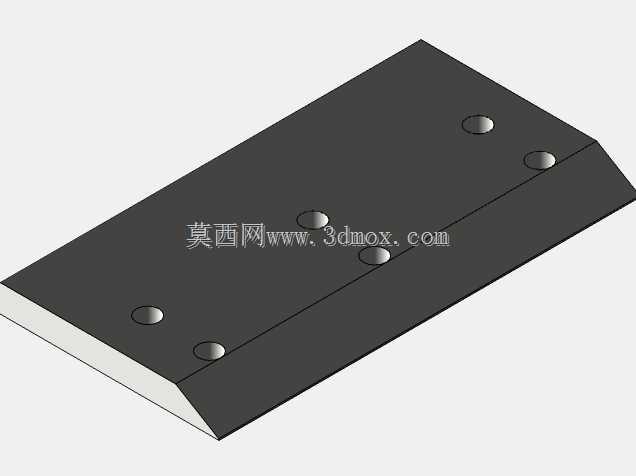

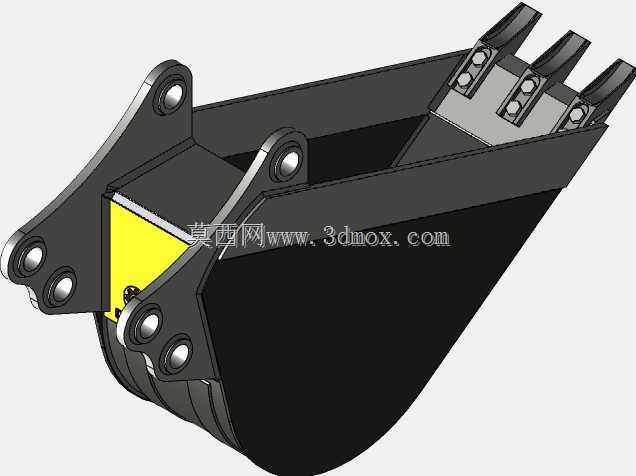

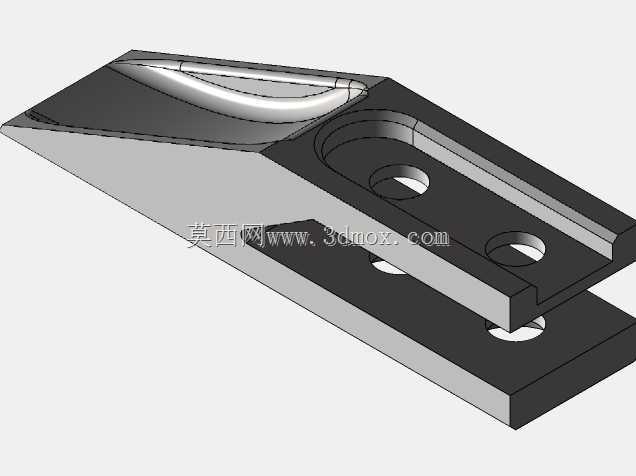

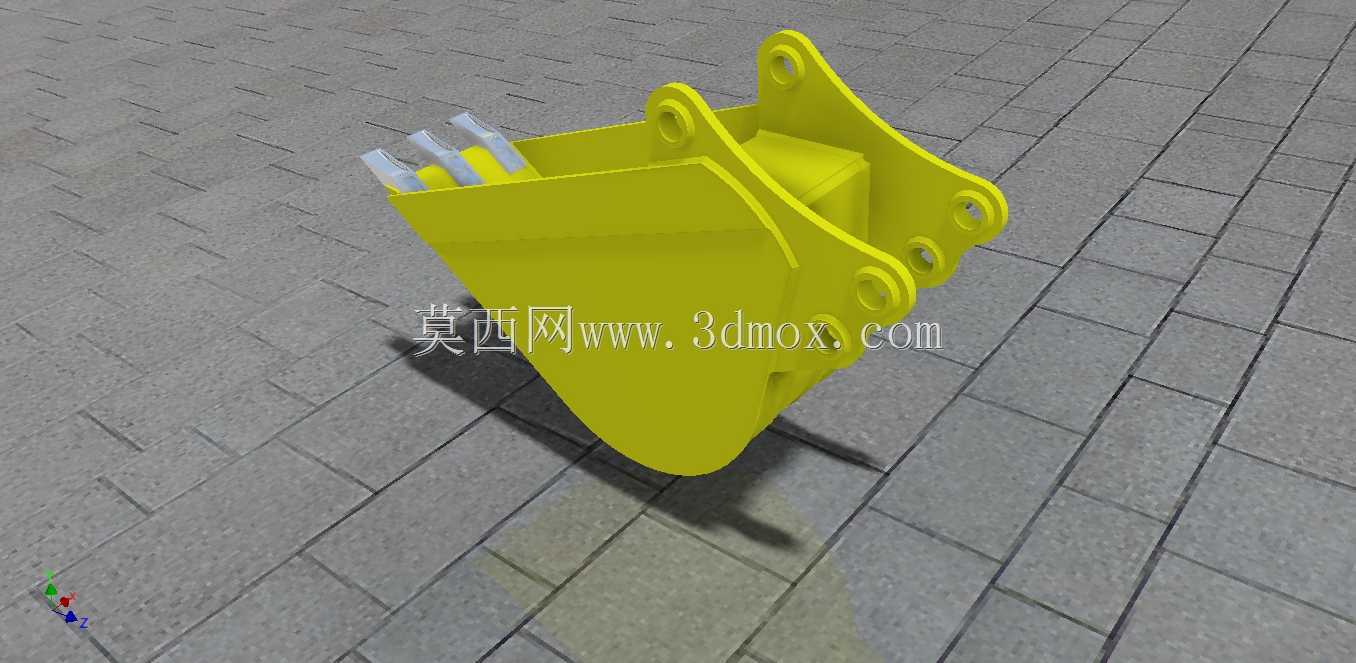

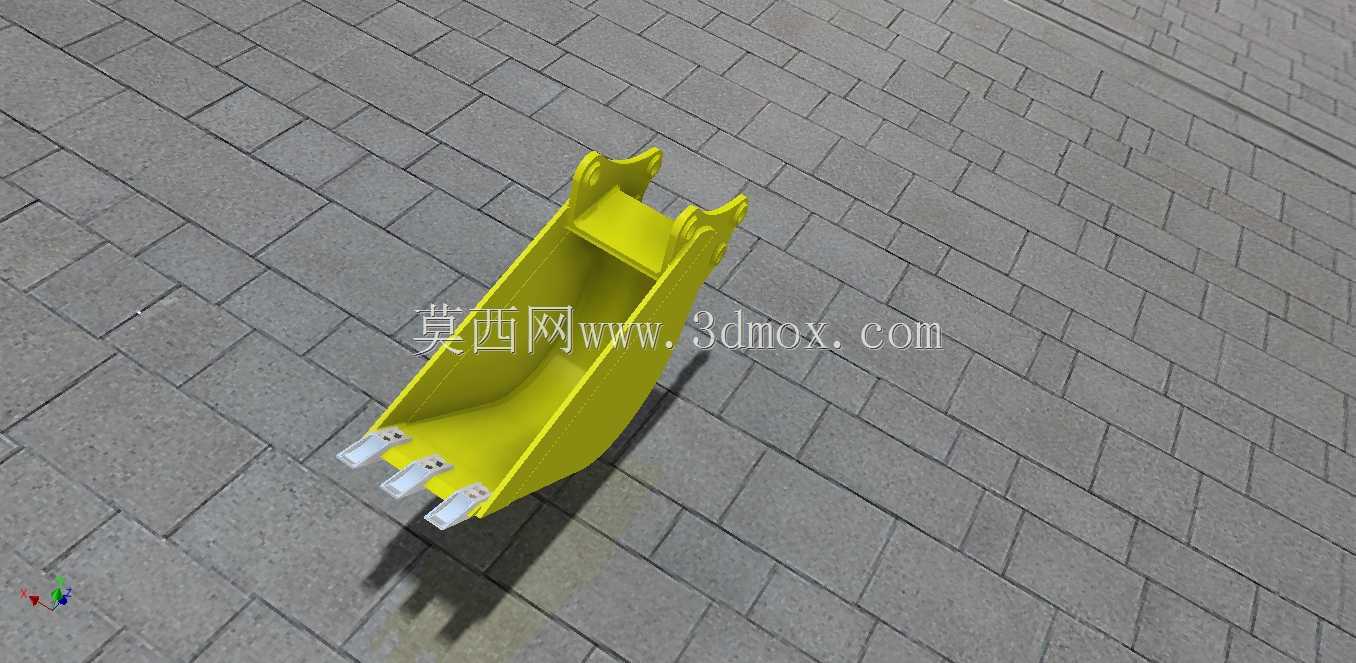

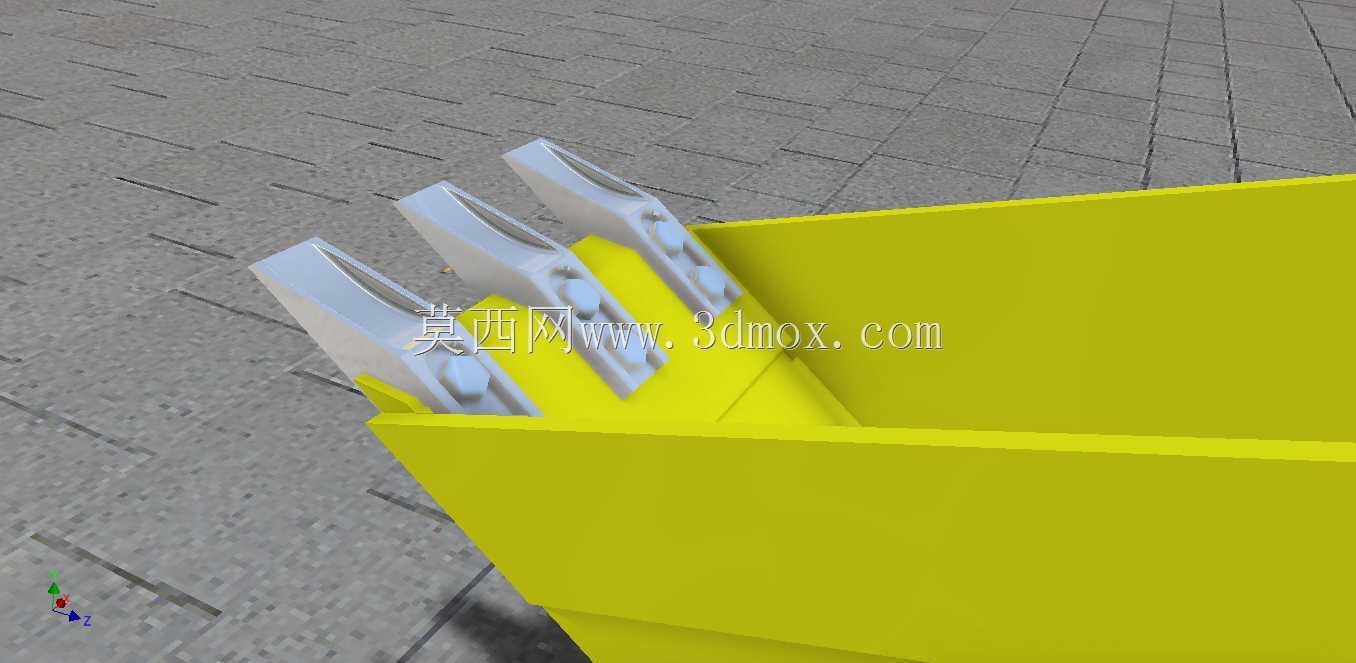

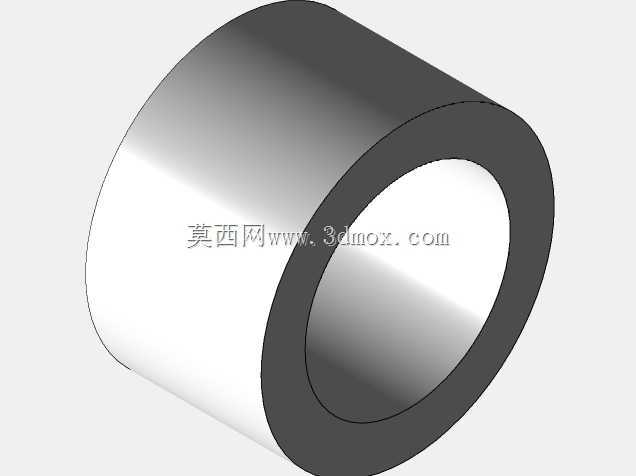

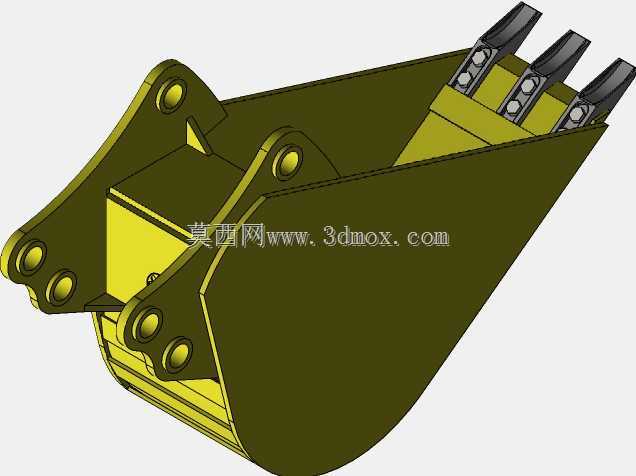

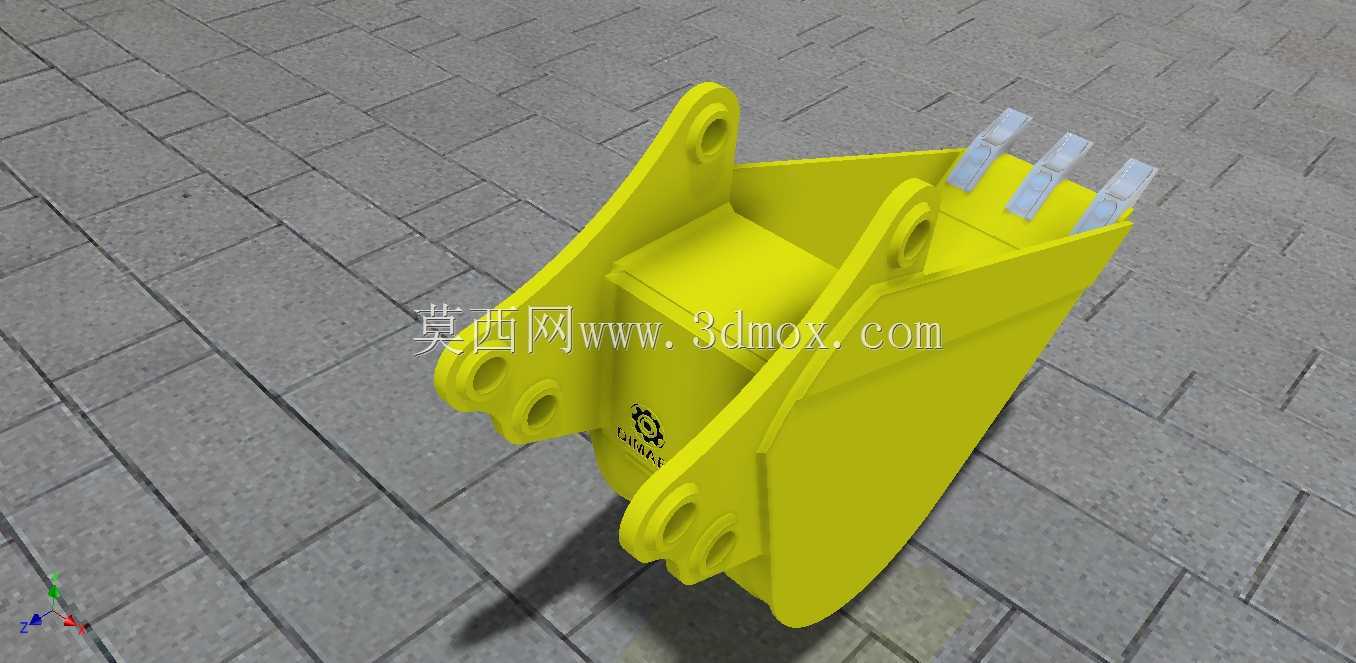

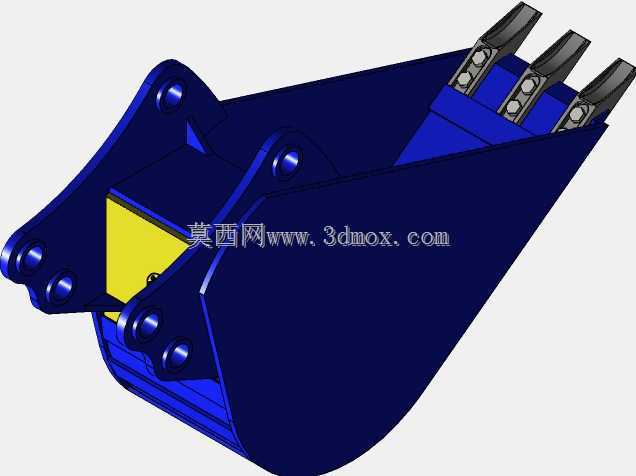

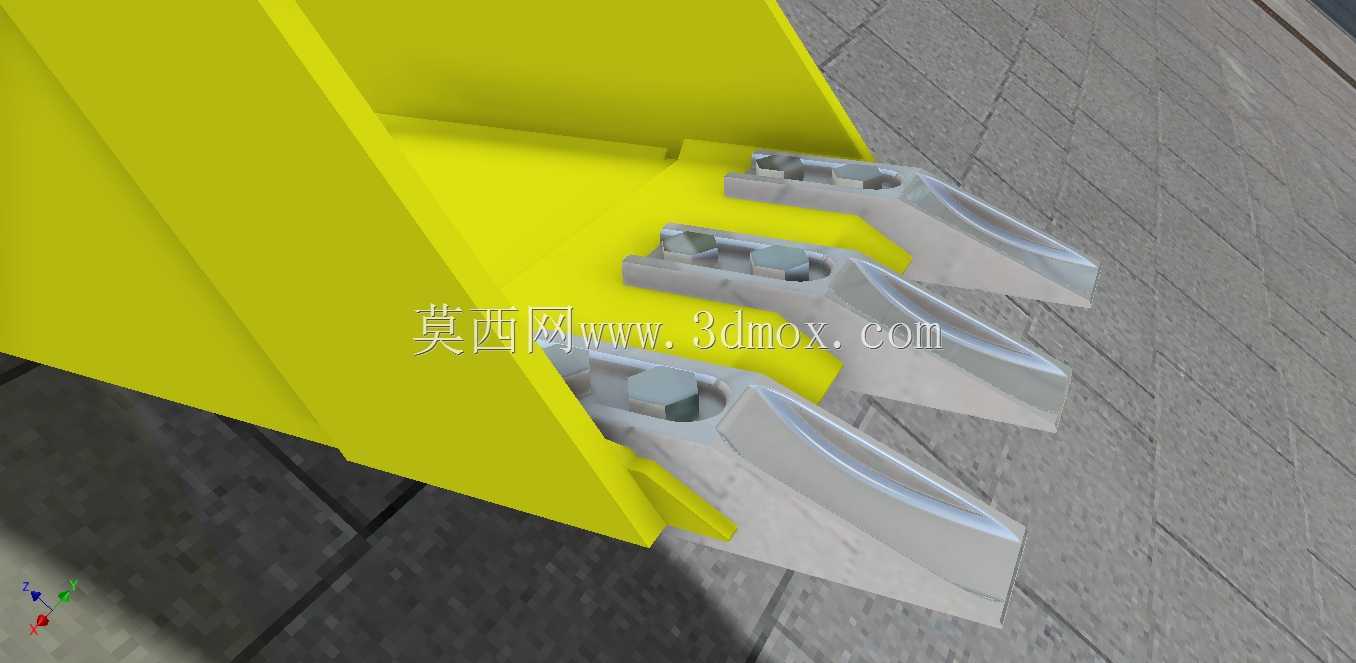

　　该铲斗属于小型反铲工作装置的末端执行部件，主要用于土方开挖、沟槽清理、散料装卸及轻度破碎后的物料归集作业。在市政管网施工中，12英寸宽度能够较好适配窄沟开挖需求，减少超挖量；在农田水利、庭院改造和小型基建场景中，其斗容与整机挖掘力匹配，可兼顾装载效率与操作灵活性。斗体采用深斗腔与弧形底板组合，物料进入后沿弧面滑向斗底，卸料时依靠重力快速脱出，降低粘土残留。前部设置斗齿安装座，斗齿通过销接方式固定，便于在磨损后单独更换；侧刃与底刃区域承受主要切削载荷，结构上做了加厚处理，以应对砂石、硬土等磨粒工况。后部为铰接连接区，通过销轴与斗杆、连杆机构相连，形成稳定的四连杆传力路径。设计时需重点控制铰点间距、耳板间距和销轴同轴度，

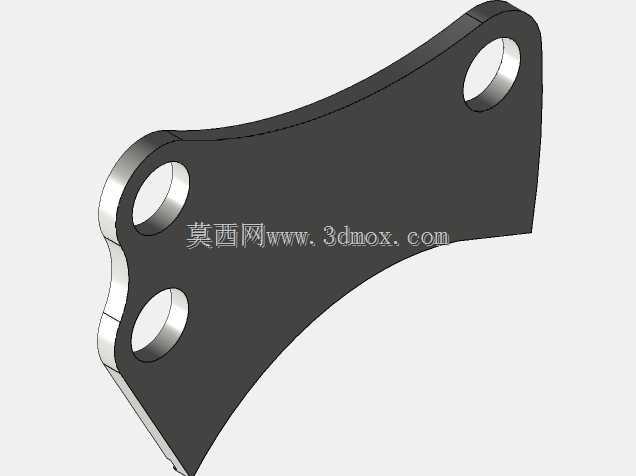

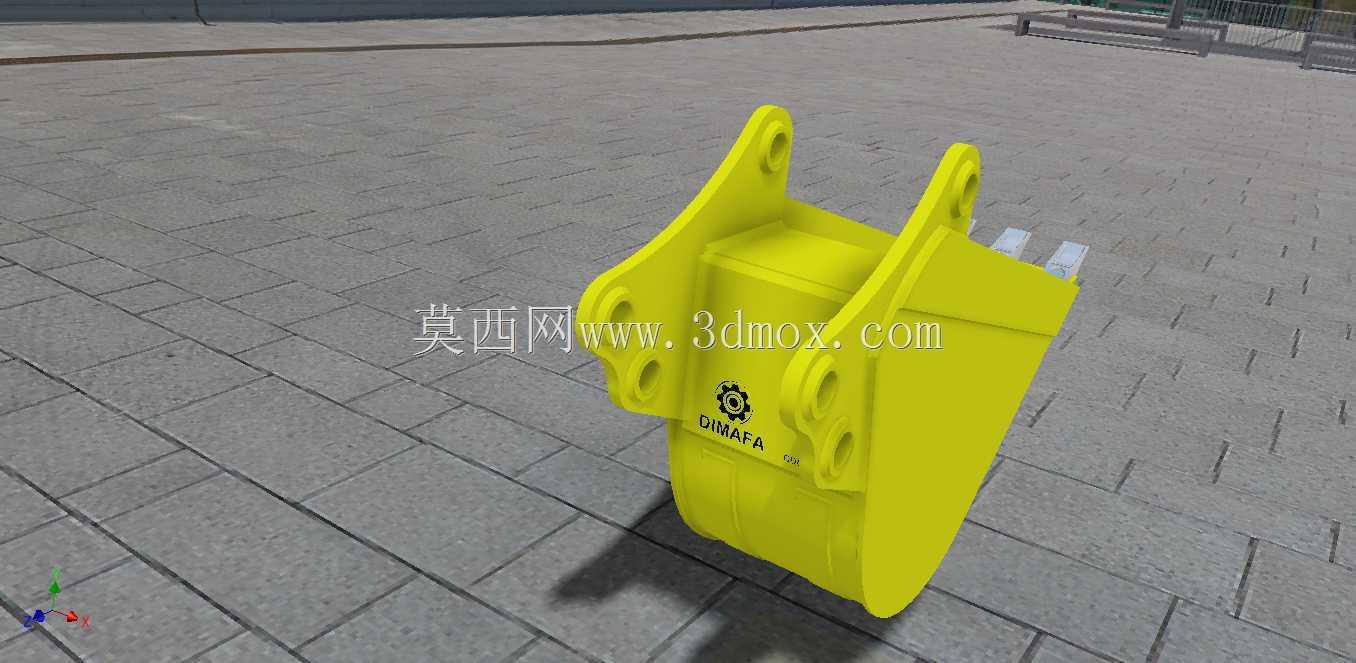

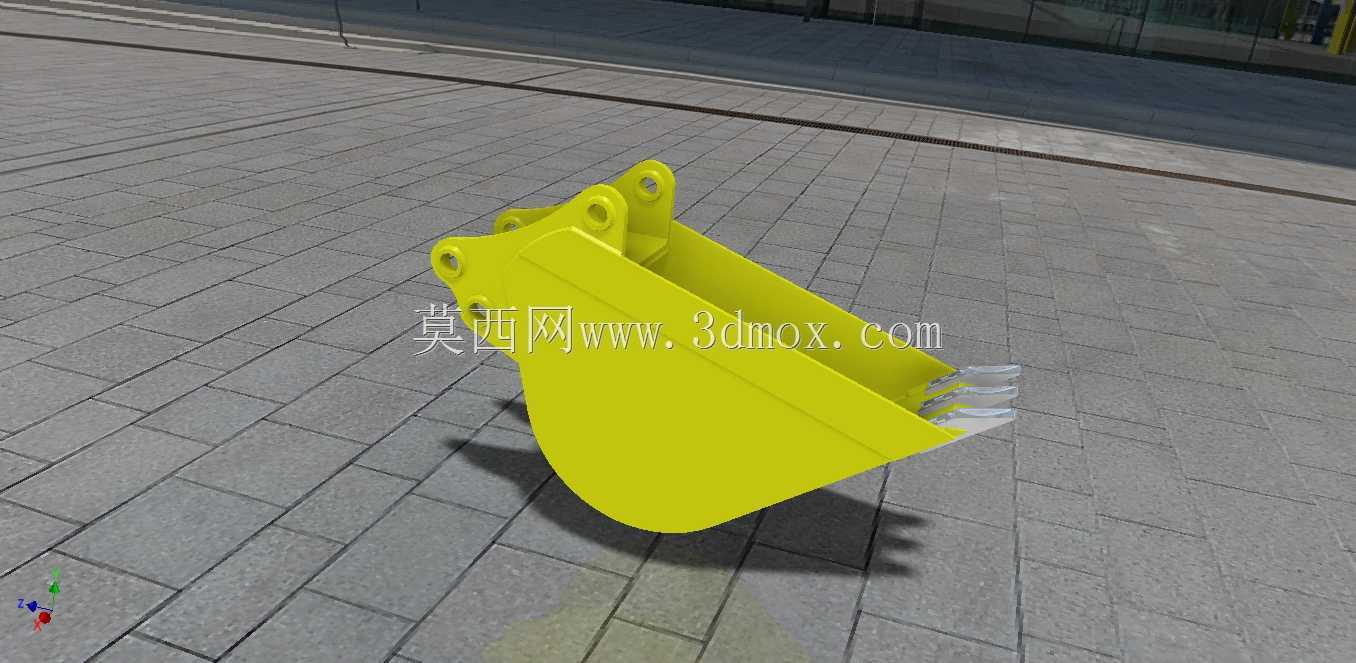

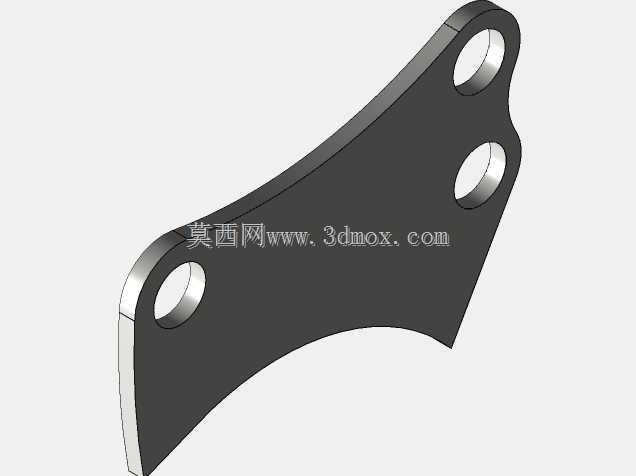

　　这些尺寸直接决定铲斗能否顺利安装到D420类工作装置上，并影响挖掘过程中的受力状态。耳板开孔位置决定斗杆收展时的切削角度，若孔位偏差过大，会导致满斗举升时干涉或卸料角不足。斗腔宽度、深度与开口长度需要相互协调：过宽会增加偏载风险，过窄则降低装载效率；过深会增大卸料阻力，过浅又难以保持物料。侧壁外倾角度有助于提高填充率，同时在挖掘侧边时形成一定退让，减少卡滞。底板弧线从切削刃向铰接区平滑过渡，可避免应力集中，并为耐磨板贴附提供基准面。建模过程中，应先建立铰点中心线与对称基准，再依次绘制斗腔轮廓、侧壁、耳板、加强筋和齿座。焊缝区域需在三维结构中预留合理坡口与装配间隙，厚板交接处避免尖角突变。顶部加强梁用于承受偏载和扭转，

　　耳板外侧补强板可分散销轴载荷，防止长期作业后出现撕裂。对于实际选型而言，该类铲斗并非通用件，除斗宽和斗容外，还需核对销轴直径、耳板内宽、斗杆连接尺寸以及连杆限位空间。若用于密实土层，可优先关注刃口强度和齿座间距；若以松散物料为主，则可适当优化斗腔容积和卸料流畅性。整体结构在满足强度的前提下控制自重，能够减少工作装置前端负载，提升复合动作稳定性。
