JCB反铲装载机铲斗结构三维设计

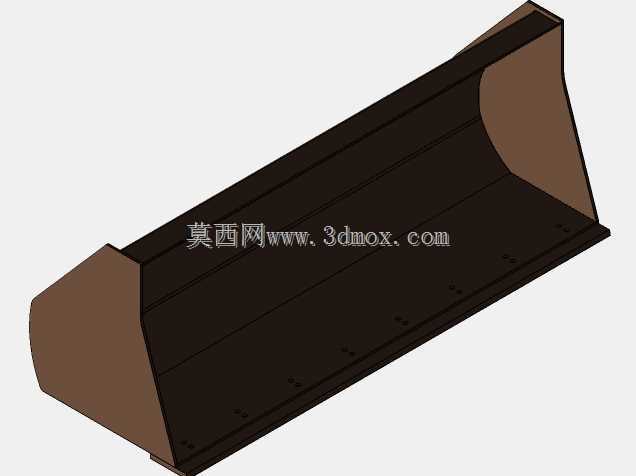

　　本次呈现的是适配JCB系列反铲装载机的铲斗结构三维模型，这类属具是反铲装载机完成散料转运、土方作业、轻度剥离工况的核心执行部件，在市政施工、小型土方工程、农牧场物料装卸、厂区散料堆存转运场景中应用频次极高。从结构设计逻辑来看，该铲斗采用了弧形斗背与平直切削刃结合的构型，弧形内壁能够在铲入料堆时有效降低物料进入斗腔的阻力，同时减少卸料过程中的物料残留，斗体两侧的加强侧板采用了外凸式圆弧过渡，既能够提升斗体侧向的抗挤压能力，避免铲装大密度块状物料时出现侧板变形，也能在侧边刮平作业时减少与作业面的卡滞。斗体背部预留的安装连接位，完全匹配JCB对应型号反铲装载机的动臂连接尺寸，连接孔位的同轴度、

　　安装面的平面度都按照实际装配公差进行了建模还原，能够直接用于虚拟装配校验，无需额外调整安装边界。从尺寸设计来看，该铲斗的斗容设定适配对应吨位机型的举升能力，切削刃宽度、斗体深度、卸料角的参数匹配，兼顾了铲装效率与举升稳定性，不会出现斗容过大导致整机倾翻力矩超标、或是斗容过小造成作业效率浪费的问题。斗体底部的耐磨衬板安装位在模型中做了完整的结构还原，实际使用中可在该位置加装耐磨钢衬板，大幅降低铲斗底部与地面、物料摩擦造成的磨损，延长属具的使用寿命。建模过程中对斗体的折弯圆角、焊接让位结构都做了细节还原，并非简单的实体拼接，能够直接用于结构受力仿真分析，也可作为同类型属具改型设计的基础参考，对于从事工程机械属具设计、设备维修测绘、作业方案模拟的从业者而言，该模型的结构还原度能够满足绝大多数工程场景的使用需求，可直接导入对应三维软件进行装配干涉检查、运动轨迹模拟，也可作为二维工程图绘制的三维依据，省去从零开始建模的大量重复工作。
