桌面级小型CNC数控加工设备结构

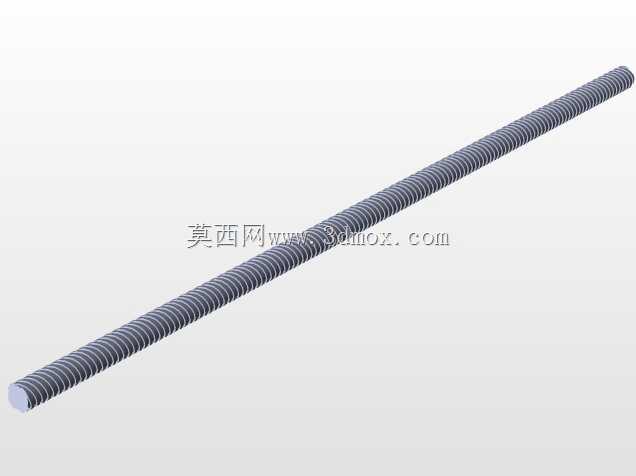

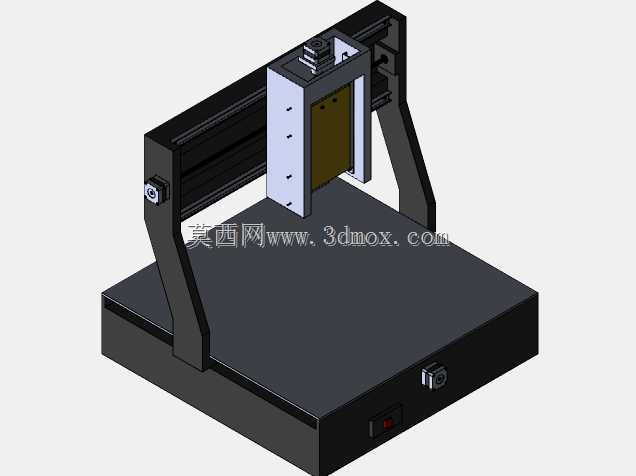

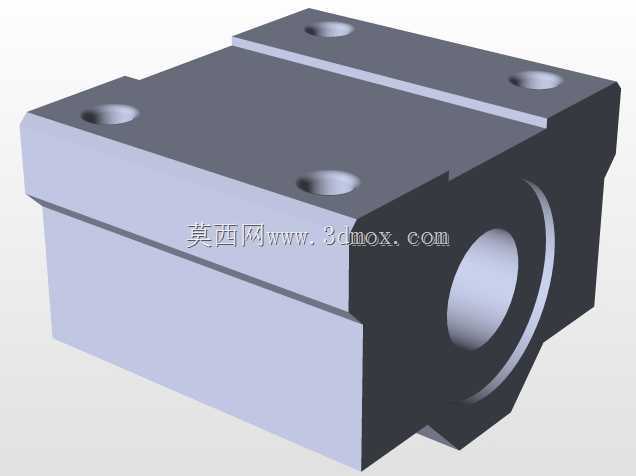

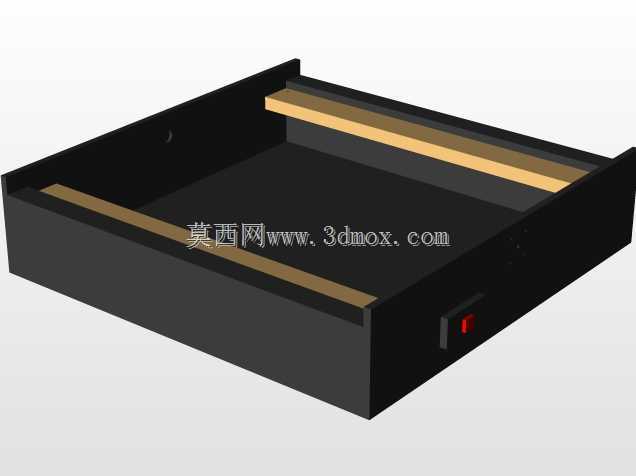

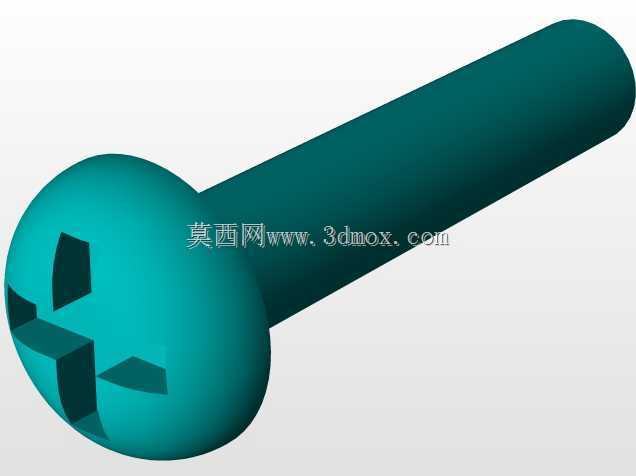

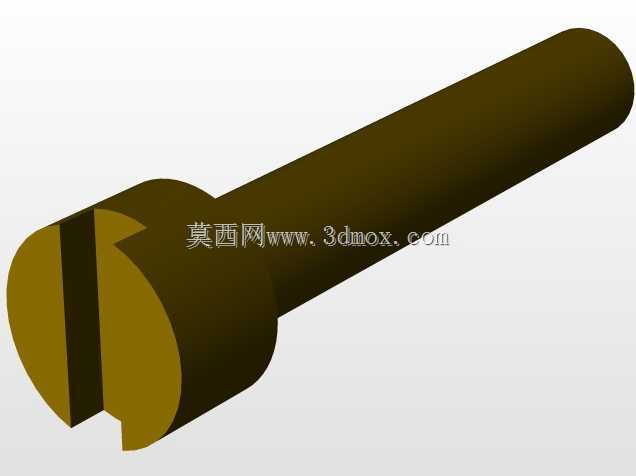

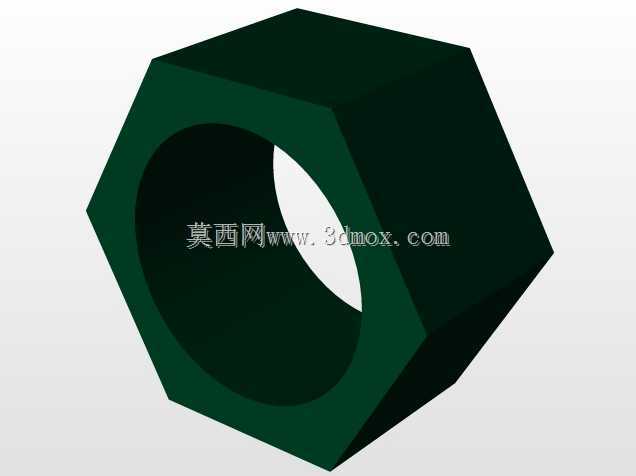

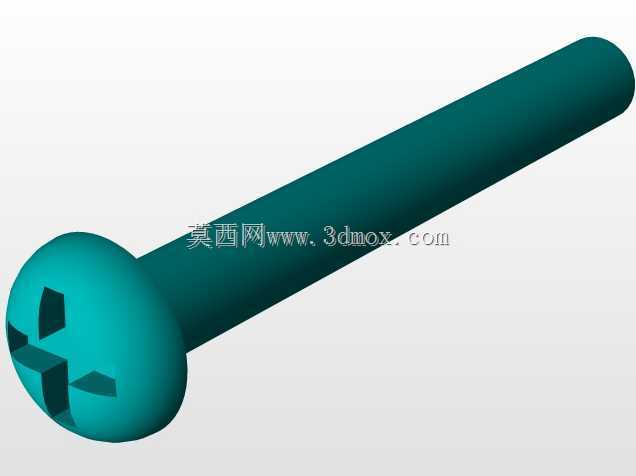

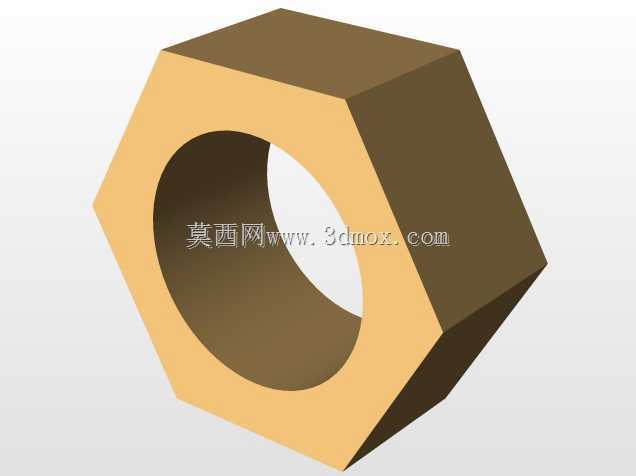

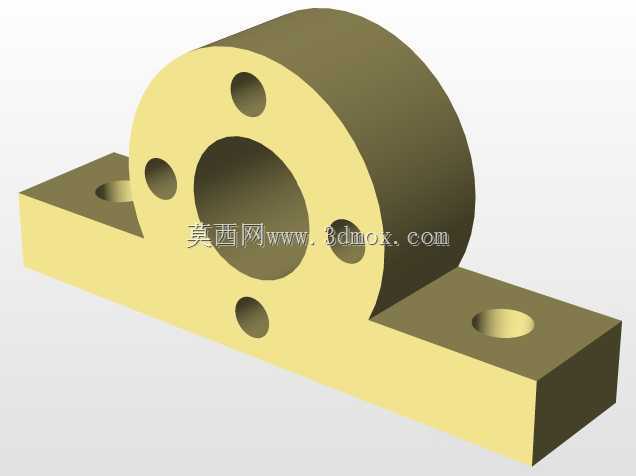

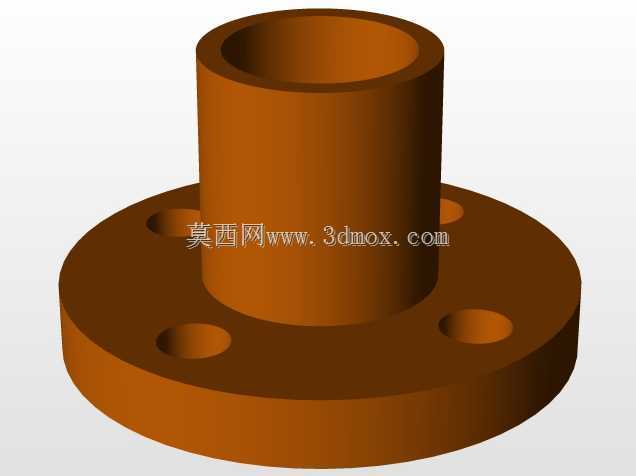

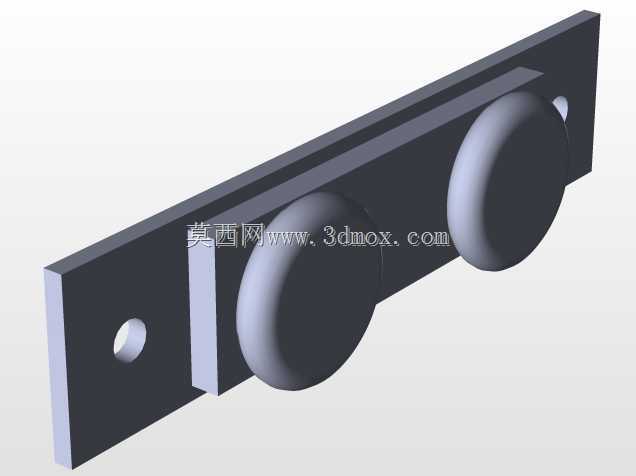

　　这款桌面级CNC结构的设计初衷，是面向小尺寸工件的轻量加工场景，适配个人工作室、创客空间、教学实验室这类对设备占地要求严苛的使用环境，区别于工业级大型CNC的厚重结构，整体采用龙门式悬臂布局，将加工运动轴集成在立式支撑结构上，下方平台作为工件装夹基准，在有限的桌面空间内最大化有效加工行程。从功能特性来看，该结构预留了标准主轴安装位，可适配不同功率的高速主轴，满足软金属、工程塑料、木材等常见轻加工材质的铣削、钻孔需求，运动部分采用线性导轨搭配传动副的组合，保证运动过程中的重复定位精度，底座部分集成了电气元件安装腔，可将驱动板、电源模块、控制接口全部收纳在底座内部，既减少外部走线的杂乱问题，也能对电气元件形成基础防护，

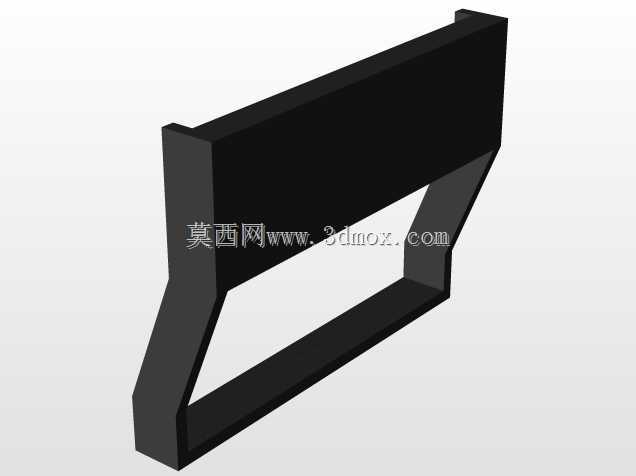

　　避免加工过程中产生的切屑、冷却液飞溅造成元件损坏。设计过程中充分考虑了3D打印零件的适配性，部分非高负载的结构支撑件、安装座可直接采用FDM3D打印制作，大幅降低原型机的制作门槛与成本，同时对受力集中的导轨安装面、主轴固定位做了加强结构设计，避免采用3D打印件时出现刚性不足的问题。安装边界方面，设备整体占地尺寸适配常规工作台的深度与宽度，不需要额外做地基固定，放置在水平硬质台面上即可完成调平使用，龙门架的支撑臂采用斜向加强结构，在减轻整体重量的同时，抵消Z轴运动过程中产生的倾覆力矩，保证加工过程中的结构稳定性。运动行程的设计围绕常见小尺寸零件的加工需求设定，X轴覆盖整个工作台宽度方向，Y轴沿工作台纵深方向布置，

　　Z轴的垂直行程可满足不同厚度工件的加工装夹需求，工作台表面预留了标准T型槽安装位，可搭配通用夹具完成不同形状工件的固定，不需要额外定制专用夹具。在结构细节上，各轴的限位开关安装位做了隐藏式设计，避免切屑堆积影响限位触发精度，底座前端预留了电源开关、急停按钮、控制接口的安装位置，操作时不需要探身到设备后侧即可完成基础操作，符合人体工学的操作逻辑。
