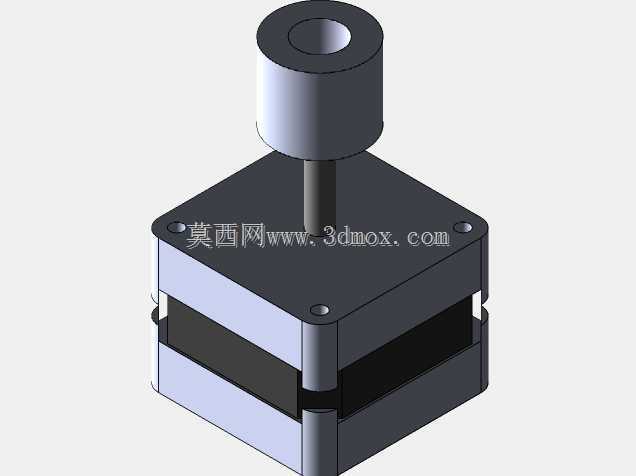

带联轴器NEMA17步进电机结构设计

　　这款NEMA17规格步进电机搭配一体式联轴器的结构设计，在小型自动化设备、桌面级数控装置、3D打印运动轴、小型物料分拣机构这类对安装空间有严格限制的场景中适配性极强。不同于常规裸轴步进电机需要额外选配联轴器完成轴系对接的方案，本次设计直接将联轴器集成在电机输出端，省去了选型阶段核对轴径、轴长、扭矩匹配的冗余步骤，也避免了现场安装时联轴器同轴度调校不当带来的运转抖动、轴系磨损问题。

　　从功能特性来看，NEMA17法兰本身是小型步进电机的通用安装规格，法兰边的安装孔位完全遵循行业通用尺寸规范，四个角的固定孔采用沉孔设计，使用内六角圆柱头螺钉即可完成电机在安装基板上的固定，安装后电机主体与安装面贴合紧密，不会出现悬臂翘边的问题。集成的联轴器为刚性套筒式结构，中心孔与电机输出轴采用过盈配合加顶丝锁紧的双重固定方式，既可以保证扭矩传递过程中无回程间隙，也能在负载端出现轻微径向偏移时提供微小的补偿量，避免电机输出轴承受额外的径向弯矩，延长轴承使用寿命。

　　设计过程中优先考量了安装边界的兼容性，电机主体的叠厚尺寸控制在常规42系列步进电机的通用范围内，不会因为集成联轴器就额外增加过多的轴向安装长度，在Z轴升降、XY轴直线传动这类常见应用里，不需要重新调整运动模组的行程限位位置，可直接替换同规格的普通NEMA17步进电机。联轴器的外径做了收窄处理，不会和电机法兰边的安装螺钉产生空间干涉，装配时可以先完成电机本体的固定，再锁紧联轴器与负载轴的连接顶丝，装配顺序更符合一线调试人员的操作习惯。

　　从结构细节来看，电机端盖的轴承位做了同轴度公差约束，输出轴的径向跳动量控制在小型传动场景允许的范围内，联轴器的外露圆柱面做了倒角处理，对接负载轴时可以顺利导入中心孔，不会出现孔边刮伤负载轴表面的问题。电机外壳的层叠结构完全还原了量产步进电机的实际构造，定子、绕组、端盖、固定螺栓的位置都和实物一一对应，在做整机结构干涉检查时，可以直接调用该模型完成装配验证，不需要再额外简化电机外形，能有效减少结构设计阶段的尺寸核对工作量。
