简易角度定位台锯靠尺工装结构

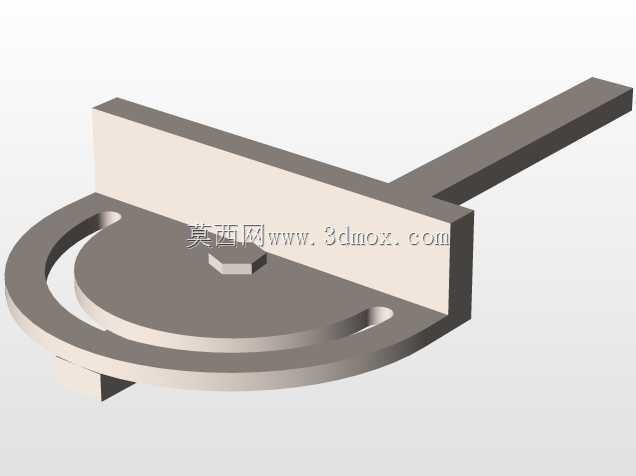

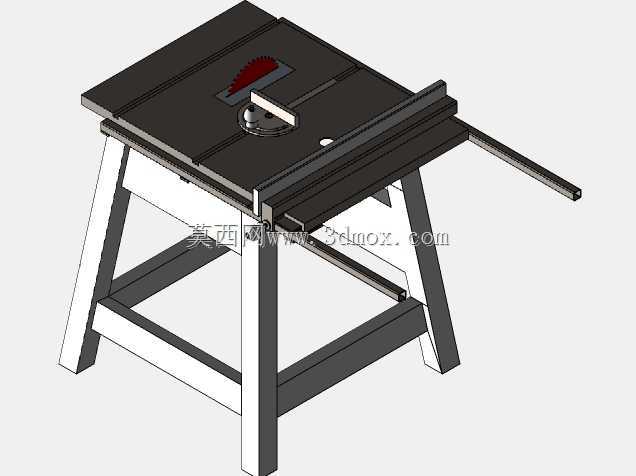

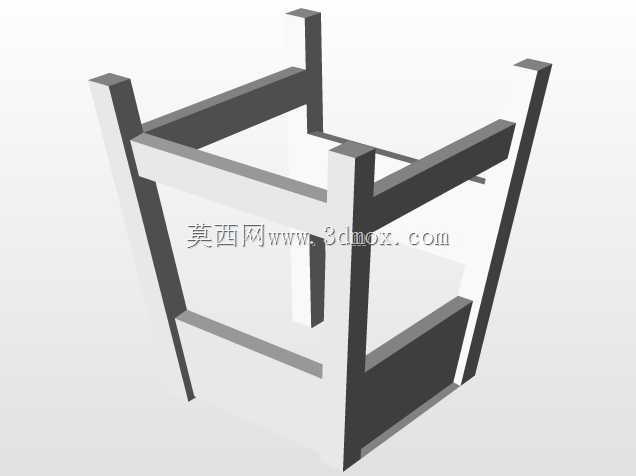

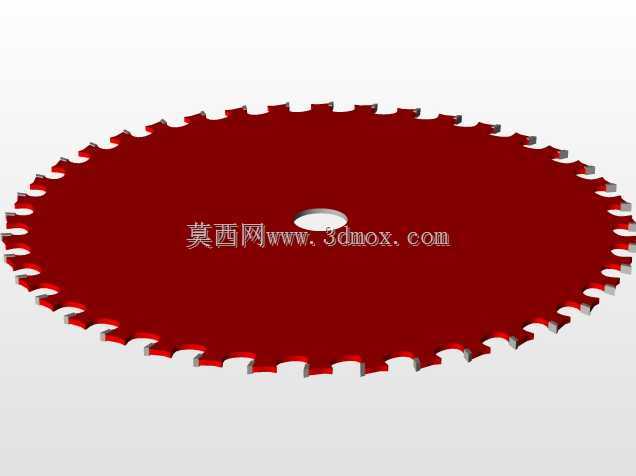

　　这套台锯角度定位靠尺结构，主要适配小型台式板锯的角度裁切作业场景，在木工作业、小型型材裁切、家装现场板材加工等场景中应用广泛，核心作用是为待裁切工件提供稳定的角度基准与靠紧定位，避免手持送料过程中出现角度偏移、裁切走偏的问题，提升小批量裁切作业的尺寸一致性。从结构设计来看，整套组件分为三个核心功能部分：底部的弧形刻度基座、中部的旋转定位台、上部的长条靠尺挡边。弧形基座预留了与台锯工作台面的安装固定槽位，安装时可通过T型螺栓与台锯台面的标准T型槽配合，不需要额外打孔改造台面，适配多数常规小型台锯的工作台安装边界，基座的弧形导轨行程覆盖0到90度的常用裁切角度范围，刻度基准与台锯锯片平面保持平行校准，确保角度调节的基准统一。

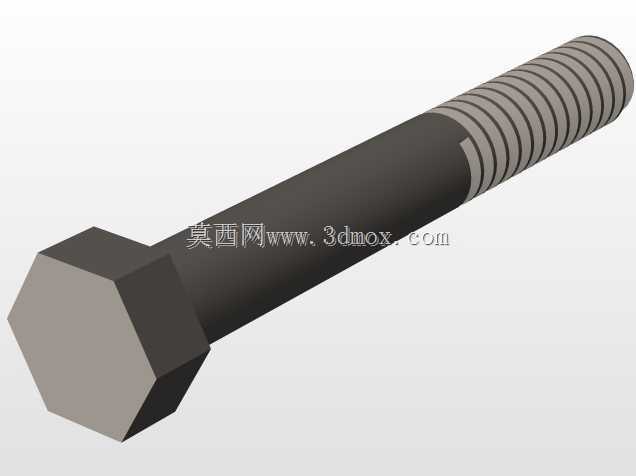

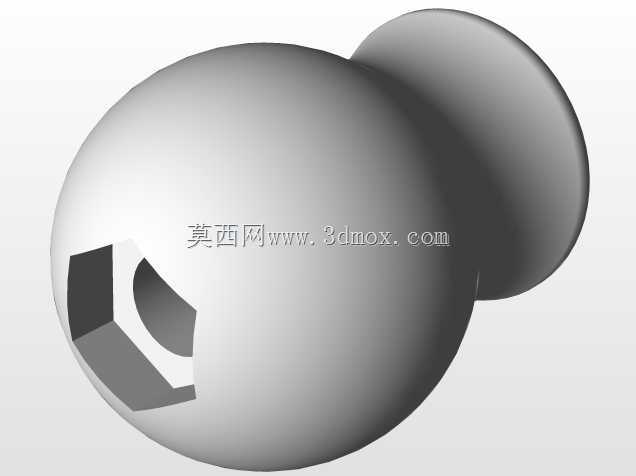

　　中部旋转定位台通过中心的六角锁紧螺栓与基座连接，拧松螺栓时可沿弧形导轨滑动调整角度，拧紧后即可锁死当前角度位置，定位台的平面与台锯工作台面保持齐平，不会凸起阻碍工件送料，台面上的靠尺挡边为长条平直结构，垂直固定在旋转定位台的侧边，挡边的工作面做了平直度处理，确保工件靠紧时不会出现缝隙，送料过程中挡边始终与锯片保持设定的夹角，保证裁切角度的准确性。设计过程中充分考虑了现场作业的操作便利性，锁紧螺栓的位置设置在定位台中心靠前位置，操作人员在送料侧即可单手完成角度锁紧与松开操作，不需要探身到锯片附近调整，提升作业安全性；靠尺挡边的长度适配常规400mm宽度以内的板材裁切需求，过长的挡边会导致小工件操作时干涉，

　　过短则无法为长板材提供足够的靠紧支撑，该长度设置兼顾了操作灵活性与定位稳定性。弧形导轨的侧面预留了角度指示标记线，调整角度时可直接对照基座上的刻度线快速定位到常用角度档位，比如45度斜切、90度直切的位置都做了定位卡点，不需要每次反复测量校准，能有效减少换角度调整的辅助时间。整套结构没有复杂的传动部件，所有零件都采用常规机械加工即可完成，耐磨面做了加厚处理，长期使用后即使出现磨损，也可以单独更换靠尺挡边或者弧形导轨片，不需要整体报废，维护成本较低。在实际安装时，需要先将台锯锯片调整到与工作台T型槽垂直的基准位置，再将靠尺的0度刻度与锯片平面对齐锁紧，完成初始校准后，后续调整角度都可以直接依托刻度完成，不需要重复校准基准，适合小型加工门店、家装施工队、学校实训车间等场景的日常裁切作业使用，能够有效降低角度裁切的废品率，提升作业效率。
