焊接作业用快速夹钳固定基座结构

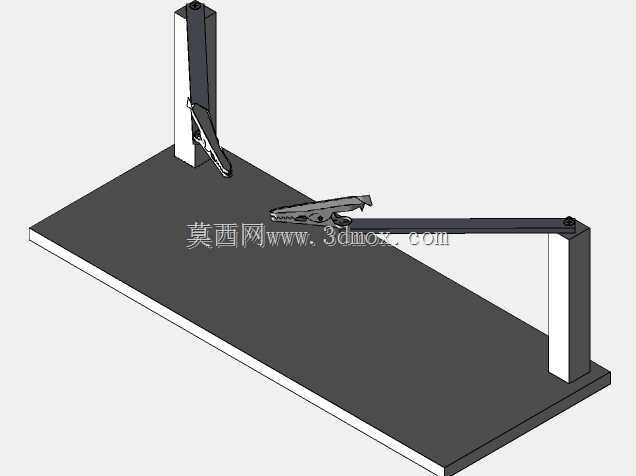

　　这套夹持固定结构主要面向电子元器件引脚搪锡、小型线束焊接、薄板类零件定位焊接等精细焊接作业场景，在小批量多品种的电子装联、五金小件焊接工位上，能替代传统手持固定方式，大幅降低操作人员的劳动强度，同时避免焊接过程中工件移位导致的虚焊、焊偏、焊锡流淌等质量问题。整套结构以一块矩形钢制底板作为承载基础，底板采用平整冷轧钢板加工，表面做发黑防锈处理，平面度控制在0.1mm/100mm范围内，保证放置在工作台面时不会出现翘曲晃动，底板的四个边角预留了沉头安装孔，可通过内六角螺丝直接固定在标准防静电工作台或者专用焊接工位台面上，安装时不需要额外加工适配支架，直接匹配常规工位的安装孔位即可完成固定。结构两端设置了立式支撑柱，

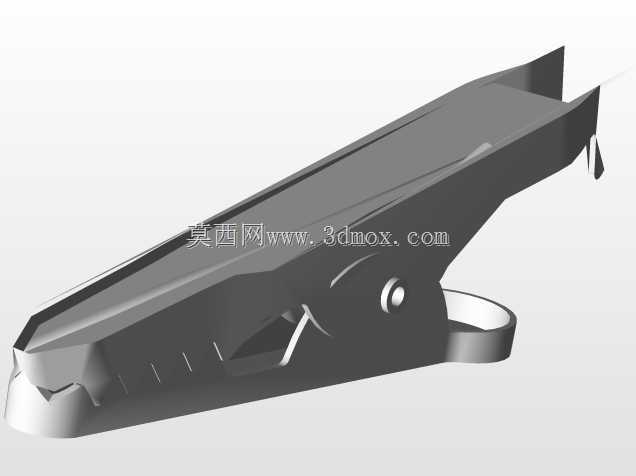

　　支撑柱采用矩形方管加工，与底板之间通过焊接加定位销的方式连接，保证支撑柱与底板的垂直度误差不超过0.05mm，避免长期使用后支撑柱倾斜导致夹持精度下降。两根支撑柱之间架设了横向的快速夹钳安装梁，梁体采用铝合金型材加工，在保证结构刚性的同时降低整体重量，夹钳安装梁上预留了T型滑槽，可根据待加工工件的尺寸大小调整两个快速夹钳的安装位置，适配长度在50mm到300mm之间的不同规格工件夹持需求。配套的快速夹钳采用水平式肘节结构，利用肘节机构的死点特性实现夹持锁止，夹持力稳定在80N到120N区间，既可以保证焊接过程中工件不会出现位移，又不会因为夹持力过大导致薄壁类电子元器件外壳、薄铜片引脚等易变形工件出现压痕、形变。

　　夹钳的压头位置包裹了耐高温硅胶套，可耐受焊接过程中最高300℃的飞溅焊锡温度，同时避免压头与工件硬接触刮伤工件表面镀层。在实际使用过程中，操作人员只需要将待焊接的工件放置到底板的定位区域，扳动夹钳手柄即可完成工件的快速压紧固定，焊接完成后反向扳动手柄即可松开工件，单件装夹时间不超过2秒，相比传统的螺栓压紧、台虎钳夹持方式，装夹效率提升60%以上。设计过程中充分考虑了焊接作业的实际工况，整体结构没有多余的突出棱角，所有边角都做了R2的圆角处理，避免操作人员在取放工件时被划伤；底板表面预留了焊锡收集槽，焊接过程中滴落的多余焊锡会顺着槽体流入端部的收集盒，不会散落到工作台面上造成污染，也方便后续的焊锡回收再利用。

　　夹钳的所有转动销轴位置都做了渗氮处理，耐磨性能优异，在每天重复开合上千次的高频使用场景下，使用寿命可达到3万次以上，不需要频繁更换易损件。整套结构的整体高度控制在180mm，横向宽度为420mm，纵向深度为280mm，不会占用过多的工作台操作空间，在常规宽度600mm的标准工位台上安装后，仍然预留了足够的焊台、焊丝架、助焊剂容器的放置区域，适配绝大多数电子焊接、小件五金焊接的工位布局要求。
